Bedienungsanleitung

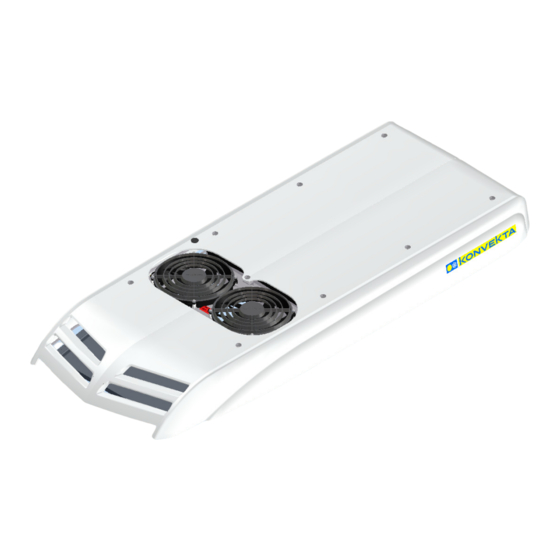

für KONVEKTA Klimaanlage
KL30 / KL30T
mit Steuerung K5
Ausführung:
- 12 bzw. 24 Volt DC
- Umluft
- Umluft/Frischluft
- Umluft/Frischluft/Heizung
ID#: BBA-KL30T11AB
Version: A02
Konvekta AG
Am Nordbahnhof 5
34613 Schwalmstadt
Germany
+49 ( 0 ) 66 91 / 76 – 0
+49 ( 0 ) 66 91 / 76 - 200
Info@konvekta.com
www.konvekta.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für KONVEKTA KL30
Inhaltszusammenfassung für KONVEKTA KL30
- Seite 1 Bedienungsanleitung für KONVEKTA Klimaanlage KL30 / KL30T mit Steuerung K5 Ausführung: - 12 bzw. 24 Volt DC - Umluft Konvekta AG - Umluft/Frischluft Am Nordbahnhof 5 - Umluft/Frischluft/Heizung 34613 Schwalmstadt Germany +49 ( 0 ) 66 91 / 76 – 0...
-
Seite 2: Inhaltsverzeichnis
Inhalt Seite: • Vorwort..........................3 • Hinweise zur Bedienungsanleitung ..................4 Technische Daten Klimaanlage ..................4 1.1. Kompressor ........................5 Bestimmungsgemäße Verwendung................5 Allgemeine Hinweise zur Klimaanlage ................6 3.1. Einsatzbedingungen ......................6 Einführung Klimasteuerung K5 ..................6 Bedienung ........................7 5.1. -
Seite 3: Vorwort
KONVEKTA wird sämtliche von KONVEKTA und/oder seinen Händlern eingegangenen etwaigen Verpflichtungen, wie Sachmängelhaftungszusagen, Serviceverträge, usw., ohne Vorankündigung annullieren, wenn andere als Original KONVEKTA oder von KONVEKTA gekaufte Ersatzteile zur Wartung und zur Reparatur verwendet werden. Diese Bedienungsanleitung enthält alle nötigen Informationen zum Betrieb Ihrer Anlage. -
Seite 4: Hinweise Zur Bedienungsanleitung
Beschreibungen abweichen. Sollte Ihr Produkt mit Ausstattungsdetails versehen sein, die nicht in dieser Bedienungsanleitung abgebildet oder beschrieben sind, wird Sie Ihre KONVEKTA Service Station gern über die richtige Bedienung informieren. Im Zuge der technischen Entwicklung behalten wir uns Änderungen ohne vorherige Ankündigung vor. -
Seite 5: Kompressor
Aufstellung liegt Kompressor bei! (Anleitung: TD00031A) Im Uhrzeigersinn! 2. Bestimmungsgemäße Verwendung Bei Ihrer KONVEKTA Klimaanlage handelt es sich um ein Klimatisierungssystem, dass mit dem ozonfreundlichen Kältemittel R134a betrieben wird und mittels erzwungener Konvektion für eine angenehme individuell einstellbare Raumtemperatur sorgt. Auch das Beachten der Bedienungsan- leitung und das Nachweisen der Inspektionen gehört zur bestimmungsgemäßen Verwendung. -
Seite 6: Allgemeine Hinweise Zur Klimaanlage
Leistung der Klimaanlage nicht beeinträchtigt wird. Wenn der Verdacht besteht, dass die Klimaanlage beschädigt worden ist, sollte - um Fol- geschäden zu vermeiden- die Anlage sofort ausgeschaltet und von einer KONVEKTA Ser- Die Klimaanlage darf erst danach wieder in Betrieb vice Station überprüft werden. -
Seite 7: Bedienung
5. Bedienung Unfallgefahr! − Bitte widmen Sie Ihre Aufmerksamkeit vorrangig dem Verkehrsgeschehen. − Bedienen Sie Ihre Klimaanlage nur, wenn es die Verkehrssituation zulässt! − Stellen Sie sicher, dass Sie alle Bedienungs- und Anzeigeelemente jederzeit eindeutig erken- nen und ablesen können. −... -
Seite 8: Klima Ein / Aus
5.2. Klima EIN / AUS Fahrzeugmotor starten (siehe orig. Bedienungsanleitung des Fahr- zeugs). Anmerkung: Ist nur die Zündung des Fahrzeuges eingeschaltet, ohne das der Antriebsmotor gestartet wurde, wird die Verdampferlüfter Drehzahl nach 10 min. auf die niedrigste Drehzahl begrenzt. Dies geschieht, um ein zu starkes entladen der Fahrzeugbatterie zu verhindern. -
Seite 9: Manuelles Einstellen Der Lüfterdrehzahl
5.2.1. Manuelles Einstellen der Lüfterdrehzahl Eingestellte Solltemperatur wird angezeigt. z.B. 21° C: Verdampferlüfterdrehzahl wird angezeigt. z.B. Drehzahl 100%: Umschalttaste Lüfterdrehzahl Manuell / Automatik Drücken: betätigen: LED manuelle Einstellung leuchtet Drehzahl verringern: z.B. 6x drücken : neue Drehzahl (40%)wird angezeigt: • Nach 5 sec. wird die neue Drehzahl abgespeichert. -
Seite 10: Heizbetrieb Manuell
5.3.1. Heizbetrieb Manuell Umschalttaste Heizbetrieb betätigen: : : : Drücken, LED man. Einstellung leuchtet Im Display wird „H“ für manuelle Einstellung des Heizventil angezeigt. Ventilsteuerung wird mit Leuchtbandanzeige Anzeige100%: angezeigt. Einstellung verringern: z.B. 7x drücken : • eingestellte Heizventilstellung 30% wird angezeigt und nach 5 sec. -
Seite 11: Umschalten Umluft- Frischluftbetrieb => Nur Bei Anlagen Mit Option Luftklappen
Arbeiten oder Veränderungen an der Klimaanlage, die unsachgemäß durchgeführt werden, kön- nen zu Funktionsstörungen führen und dadurch die Betriebssicherheit gefährden. Wir empfehlen, Arbeiten und Veränderungen nur in einer KONVEKTA Service Station durchführen zu lassen. Die von uns vorgeschriebenen Wartungsarbeiten regelmäßig, wie im Wartungsnachweis beschrieben, in einer autorisierten KONVEKTA Service Station durchführen lassen. -
Seite 12: Anzeige Von Störungen Im Display
ACHTUNG: Bei Anzeige von Störungen im Display (F0 bzw. F1) ist das Steuergerät nicht mehr betriebs- bereit. Die Anlage muss umgehend in einer KONVEKTA Service Station überprüft werden und sollte erst dann wieder in Betrieb genommen werden. 6.1.1. Fehler Temperaturfühler F0 (Raum, blau): Störung Raumtemperaturfühler wird durch blinkende Anzeige gemeldet:... -
Seite 13: Hinweise Auf Fehler Und Deren Behebung
Rubrik >Service< die Kontaktdaten der Servicestellen in Ihrer Nähe zusammengestellt Durch Betreiber 7. Gewährleistung Es gelten die jeweils gültigen „Allgemeinen Gewährleistungsrahmenbedingungen“ der KONVEKTA AG. Sie erhalten diese über unsere Abteilung GWL: mailto: GWL@konvekta.com. BAKL30T11AB Stand: 28.02.2017... -
Seite 14: Bestimmungsgemäße Entsorgung
8. Bestimmungsgemäße Entsorgung Für die ordnungsgemäße Entsorgung nach der Nutzungsphase ist der Letztbesitzer verantwortlich. Es gelten die vor Ort gültigen Umweltgesetze des entsprechenden Landes. Folgend sind die wichtigsten Regelwerke , gültig für die Bundesrepublik Deutschland, gelistet: • Gefahrstoffverordnung • Verordnung über die Entsorgung von Altautos und die Anpassung straßenrechtlicher Vorschrif- •...
