Installationsanleitung
Trommeltrockner
TD6–24S
Compass Pro
Typ N3...
438917590/DE
Original-Bedienungsanleitung
2023.03.17

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Electrolux Professional Compass Pro TD6-24S

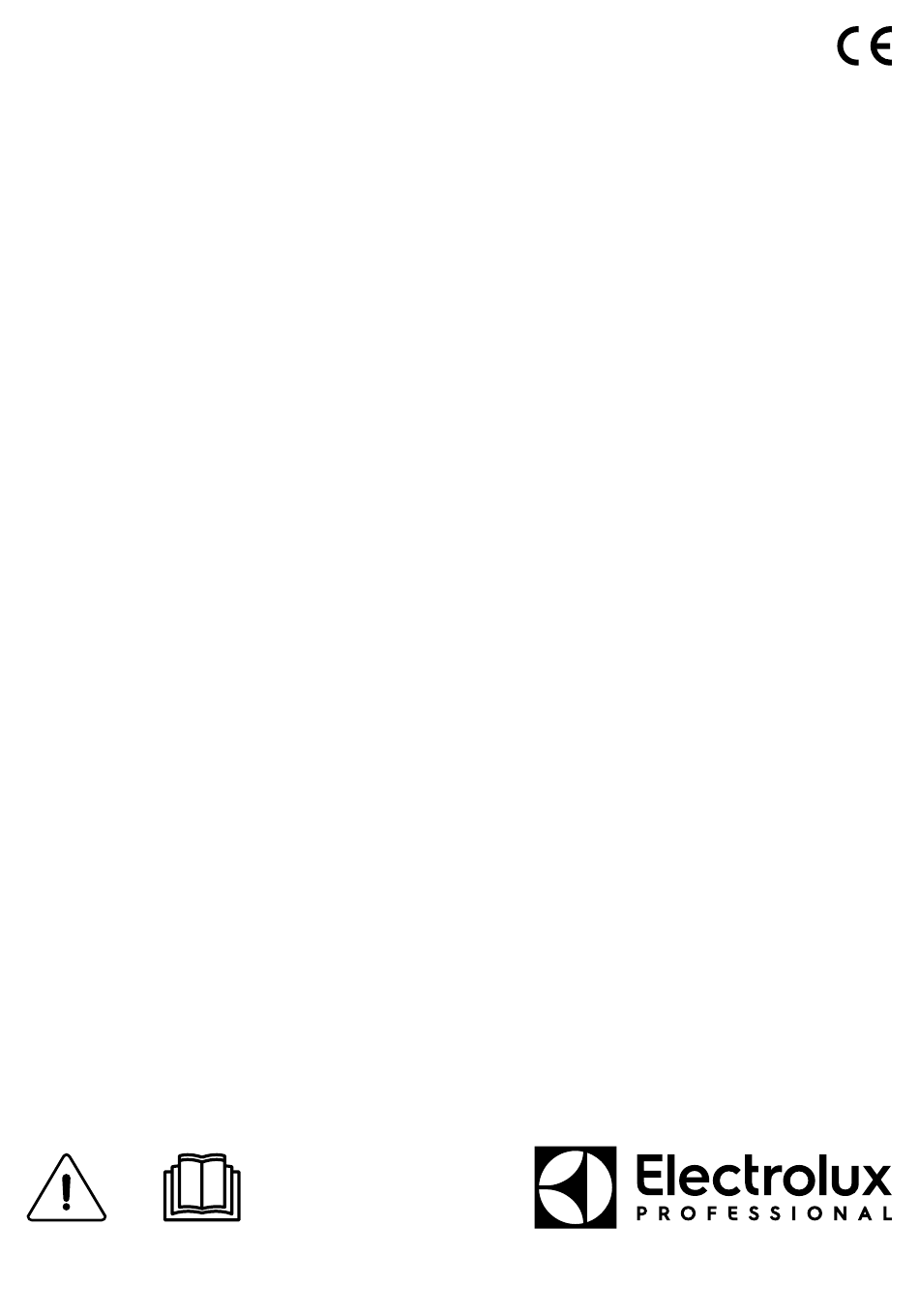

  • Seite 1 Installationsanleitung Trommeltrockner TD6–24S Compass Pro Typ N3... 438917590/DE Original-Bedienungsanleitung 2023.03.17...
  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhalt 1 Sicherheitshinweise..........................5 Zusätzliche Sicherheitshinweise für Trommeltrockner mit Gasbeheizung ........7 Allgemeine Sicherheitshinweise....................7 Nur für gewerblich genutzte Maschinen ..................7 Urheberrechte ...........................7 Symbole............................7 2 Gewährleistungsbedingungen und Haftungsausschlüsse ...............8 3 Technische Daten..........................9 Zeichnung ..........................9 Technische Daten ........................10 4 Einrichten ............................11 Entfernen der Verpackung ......................11 Recyclingvorschrift für Verpackungsmaterial ................12 Stellplatz ..........................13 Netzwerkanschluss ........................14...
  • Seite 5: Sicherheitshinweise

    Installationsanleitung 1 Sicherheitshinweise • Wartungseingriffe dürfen nur von Fachpersonal durchgeführt werden. • Nur zugelassene Ersatzteile, Zubehörteile und Verbrauchsmaterialien dürfen verwen- det werden. • Den Trockner nicht für chemisch gereinigte Kleidungsstücke verwenden. • Keine ungewaschenen Kleidungsstücke in der Maschine trocknen. • Mit Speiseöl, Azeton, Alkohol, Benzin, Diesel, Fleckenentferner, Terpentin, Wachs oder Wachsentferner verunreinigte Kleidung muss vor dem Trocknen in der Maschine mit heißem Wasser und einer zusätzlichen Dosis Waschmittel gewaschen werden.
  • Seite 6 Installationsanleitung • WARNUNG: Das Gerät darf nicht über ein externes Schaltgerät wie eine Zeitschaltuhr mit Strom versorgt und auch nicht an einen Stromkreis angeschlossen werden, der re- gelmäßig ein- und ausgeschaltet wird. • Falls auf dem Typenschild der Maschine abweichende Nennspannungen oder Nenn- frequenzen (durch einen Schrägstrich / getrennt) angegeben sind, müssen Sie die An- weisungen für die Einstellung des Geräts zum Betrieb mit der erforderlichen Nennspannung oder Nennfrequenz im Installationshandbuch nachschlagen.
  • Seite 7: Zusätzliche Sicherheitshinweise Für Trommeltrockner Mit Gasbeheizung

    Die Maschine/Maschinen, für die dieses Handbuch gilt, ist/sind nur für gewerbliche und industrielle Nutzung vorgesehen. 1.4 Urheberrechte Dieses Handbuch dient ausschließlich zur Information des Bedienungspersonals und darf nur mit Genehmigung des Unternehmens Electrolux Professional an Dritte weitergegeben werden. 1.5 Symbole Vorsicht Vorsicht, heiße Oberflächen Vorsicht, Hochspannung Lesen Sie die Anweisungen vor dem Gebrauch der Maschine durch.
  • Seite 8: Gewährleistungsbedingungen Und Haftungsausschlüsse

    Die Garantie gilt, wenn der Kunde ausschließlich Originalersatzteile verwendet und das Gerät entsprechend den An- weisungen der Betriebs- und Wartungshandbücher von Electrolux Professional instandgehalten hat, die als ge- druckte Handbücher oder im elektronischen Format bereitgestellt werden. Electrolux Professional empfiehlt, ausschließlich von Electrolux Professional genehmigte Reinigungs-, Spül- und Entkalkungsmittel zu verwenden, um optimale Ergebnisse zu erzielen und das Gerät langfristig in einem perfekten...
  • Seite 9: Technische Daten

    Installationsanleitung 3 Technische Daten 3.1 Zeichnung fig.W00530 Bedienfeld Türöffnung, ⌀ 687 mm Stromanschluss Gasanschluss Abluftanschluss 1335 2085 1310 1240 1085 2185...
  • Seite 10: Technische Daten

    Installationsanleitung 3.2 Technische Daten Nettogewicht Trommelvolumen Liter 2 x 423 Trommeldurchmesser Trommeltiefe Trommeldrehzahl U/min 43-44 Nennkapazität, Füllfaktor 1:18 (max. Beladung) 2 x 23,5 Nennkapazität, Füllfaktor 1:22 (empf. Beladung) 2 x 19,2 Heizung: Gas 2 x 27,5 Luftstrom 2 x 850 ⌀...
  • Seite 11: Einrichten

    Installationsanleitung 4 Einrichten 4.1 Entfernen der Verpackung Hinweis! Es wird empfohlen, die Maschine mit zwei Personen auszupacken. Entfernen Sie die Schrauben zwischen Maschine und Palette. Entfernen Sie das untere Filterfach. Entfernen Sie die Abdeckungen auf beiden Seiten des Filterfachs. Entfernen Sie die zwei Schrauben an der Vorderseite.
  • Seite 12: Recyclingvorschrift Für Verpackungsmaterial

    Installationsanleitung 4.2 Recyclingvorschrift für Verpackungsmaterial fig.X02460 Abb. Beschreibung Code Schrumpffolie LDPE 4 Kunststoff Transportschutzecken PS 6 Kunststoff Pappkarton PAP 20 Papier Palette FOR 50 Holz Schraube FE 40 Stahl Kunststoffbeutel PET 1 Kunststoff...
  • Seite 13: Stellplatz

    Installationsanleitung 4.3 Stellplatz Die Abbildung zeigt den empfohlenen Abstand zu Wänden u./o. anderen Maschinen. D=C+B 1 = Draufsicht 2 = Seitenansicht der eingebauten Maschine Y = Für Einbaumaschinen wird empfohlen, als Wandabschnitt Y ein abnehmbares Abschlussstück zu verwenden. In diesem Fall dürfen E und F den Wert 0 haben.
  • Seite 14: Netzwerkanschluss

    Installationsanleitung 4.4 Netzwerkanschluss Falls mehrere Maschinen mit einem Netzwerk verbunden werden sollen, sind die Ausbrechöffnungen (A) in den Sei- tenwänden vor der Installation zu entfernen. Eine Durchführung für Netzwerkkabel muss von innen auf der rechten Seitenabdeckung eingebaut werden. Die Durchführung muss vollständig durch die Öffnung in der linken Seitenwand der Maschine gedrückt werden. fig.7717 4.5 Mechanische Installation Richten Sie die Maschine mithilfe der Maschinenfüße gerade aus.
  • Seite 15: Befestigen Der Maschine

    Installationsanleitung 4.5.1 Befestigen der Maschine Um die Stabilität der Maschine sicherzustellen, muss sie am Boden befestigt werden. Befestigen Sie die vier Halterungen (A) mit vier x M10-Gewindestiften (B) am Boden. Sind die vier Halterungen nicht im Lieferumfang enthalten, bestellen Sie Bausatz Nr. 487193544. Befestigen Sie die Maschine an den Halterungen.
  • Seite 16: Absaugsystem

    Installationsanleitung 5 Absaugsystem 5.1 Luftstromprinzip Das Gebläse erzeugt einen Unterdruck in der Maschine, so dass Luft über die Heizeinheit in die Trommel gesogen wird. Die erwärmte Luft strömt durch die Kleidungsstücke und die Trommelöffnungen. Anschließend strömt die Luft durch ein Flusensieb direkt unterhalb der Trommel aus. Anschließend wird die Luft von Gebläse und Absaugsystem abgesaugt.
  • Seite 17: Abluftkanal

    Installationsanleitung 5.3 Abluftkanal • Zum Ablüften darf nur ein starrer oder flexibler Metallkanal verwendet werden. • Kunststoffkanäle sind nicht zulässig. • Das für den Abluftkanal empfohlene Material ist verzinkter Stahl. • Der Kanal darf nicht mit Schrauben oder anderen Befestigungsmitteln montiert werden, die in den Kanal hineinra- gen und Flusen auffangen.
  • Seite 18: Gemeinsamer Abluftkanal

    Installationsanleitung 5.4 Gemeinsamer Abluftkanal Es wird empfohlen, jede Maschine an einen eigenen Abluftkanal anzuschließen. Wenn mehrere Maschinen denselben Abluftkanal verwenden sollen, muss der Abluftkanal jedes Mal vergrößert wer- den, bevor eine weitere Maschine hinzugefügt wird. Die einzelnen Kanäle müssen die Abluft in einem Winkel von 45°...
  • Seite 19: Gasanschluss

    Installationsanleitung 6 Gasanschluss 6.1 Befestigen des Schilds Vor der Installation der Maschine befestigen Sie das Schild mit der Gebrauchsanweisung an der Innenseite der Tür und an der Vorderseite der Maschine. Das Schild muss den für Ihr Land geltenden Ländercode zeigen - wählen Sie das richtige Schild aus. Read the technical instructions before installing the appli-...
  • Seite 20: Gasinstallation

    Installationsanleitung 6.3 Gasinstallation Dieses Gasgerät wurde für den Betrieb mit Erdgas der Gruppe I2H und I2E entwickelt, normalerweise durch GNH gekennzeichnet. Dieses Standard-Gasgerät ist für eine Installation in maximal 610 m (2001 ft) Höhe über N.N. ausgelegt. Für größere Höhen muss ein Umrüstsatz für verringerten barometrischen Luftdruck im Gerät installiert werden. Die Teilenummer des Umrüstsatzes ist in der Ersatzteilliste angegeben.
  • Seite 21: Druck- Und Einstellungstabelle

    Installationsanleitung 6.4 Druck- und Einstellungstabelle Flüssiggas Gaskategorie Eintrittsdruck Düsendruck Düsengröße (⌀ Luftdrossel- Aufklebernum- In folgenden (mbar) (mbar) blech (mm) Ländern ggf. verfügbar Butangemisch/ 28 - 30 / Keine 2,60 Standard 490375639 BE, CH, CY, Regelung Propange- CZ, ES, FR, 487230035 misch GB, GR, IE, IT, LT, LU, LV, PT,...
  • Seite 22: Probelauf

    Installationsanleitung 6.5 Probelauf • Lösen Sie die Schraube der Messschiene (2) um eine Vierteldrehung gegen den Uhrzeigersinn; schließen Sie ein Manometer an die Messschiene an. • Ein Programm mit Heizleistung auswählen. • Schalten Sie die Maschine ein. • Den Düsendruck anhand der „Druck- und Einstellungstabelle“ prüfen. •...
  • Seite 23 Installationsanleitung • Lösen Sie die Schraube der Messschiene (2) um eine Vierteldrehung gegen den Uhrzeigersinn; schließen Sie ein Manometer an die Messschiene an. • Schließen Sie die Maschine an die Stromversorgung an, und wählen Sie ein Programm mit Heizleistung aus. •...
  • Seite 24: Datenschild

    INJECTOR:Ø 4.60 NATURAL GAS : G20 (INLET PRESS.: 20-25 MBAR, CAL. VAL. 37780 KJ/M3) For safety reasons use only genuine spare parts. Made in Sweden Electrolux Professional AB 341 80 Ljungby, Sweden WXXXXX 9868XXXXXX Product no.: 09XXX / 99XXXXX Serial no.:...
  • Seite 25: Stromanschluss

    Installationsanleitung 7 Stromanschluss 7.1 Elektrische Installation Die Elektroinstallation darf ausschließlich von geschultem Personal durchgeführt werden. Maschinen mit frequenzgeregelten Motoren sind eventuell mit bestimmmten Fehlerstromschutzschalter-Typen nicht kompatibel. Die Maschinen sind konstruktionsseitig auf ein hohes Maß an Personensicherheit ausgelegt. Daher sind externe Vorrichtungen wie Fehlerstromschutzschalter nicht erforderlich, ihre Verwendung wird aller- dings empfohlen.
  • Seite 26: Dreiphasenanschluss

    Installationsanleitung Bringen Sie nach Abschluss der Installation die Verkleidung wieder an, und überprüfen Sie Folgendes: • ob die Trommel leer ist. • ob das Gerät funktioniert (dazu den Hauptschalter der Maschine einschalten und ein Programm mit Heizleistung starten). 7.3 Dreiphasenanschluss Entfernen Sie die obere Rückwand.
  • Seite 27 Installationsanleitung Bringen Sie nach Abschluss der Installation die Abdeckung wieder an, und überprüfen Sie Folgendes: • ob die Trommel leer ist • ob das Gerät funktioniert (dazu den Hauptschalter der Maschine einschalten und ein Programm mit Heizleistung starten).
  • Seite 28: Elektrische Anschlüsse

    Installationsanleitung 7.4 Elektrische Anschlüsse Elektrische Anschlüsse Heizung alternativ Netzspannung Heizleistung Gesamtleistung Empfohlene Sicherung Gasbeheizt 220–240V 3~ 50 / 60 380–480V 3~ 50 / 60 230–240V 1~ Die Gesamtleistung und die empfohlene Sicherung sind in diesen Fällen nicht von der Heizleistung abhängig.
  • Seite 29: Bei Der Ersten Einschaltung

    Installationsanleitung 8 Bei der ersten Einschaltung Wenn die Aufstellung abgeschlossen ist und Sie zum ersten Mal die Stromversorgung einschalten, müssen Sie fol- gende Einstellungen vornehmen. Sobald eine Einstellung vorgenommen wurde, erscheint automatisch die nächste. Befolgen Sie die Anweisungen auf dem Display. •...
  • Seite 30: Funktionsprüfung

    Installationsanleitung 9 Funktionsprüfung Diese Überprüfung muss durch qualifiziertes Fachpersonal erfolgen. Vor der Erstinbetriebnahme nach der Installation eine Funktionsprüfung der Maschine durchführen. Vor der Wiederinbetriebnahme nach einer Reparatur eine Funktionsprüfung der Maschine durchführen. Nachweis der automatischen Abschaltung der Maschine • Schalten Sie die Maschine ein. •...
  • Seite 31 Installationsanleitung Falls die Drehrichtung nicht korrekt ist, vertauschen Sie zwei der drei Phasenanschlüsse links auf dem Anschlussklemmenblock. fig.7119 Überprüfen der Beheizung • Lassen Sie die Maschine fünf Minuten lang mit einem Programm mit Beheizung laufen. • Prüfen Sie danach, ob die Beheizung funktioniert. Öffnen Sie dazu die Tür und erfühlen Sie die Temperatur in der Trommel.
  • Seite 32: Entsorgen Des Geräts Am Ende Der Lebenszeit

    Installationsanleitung 10 Entsorgen des Geräts am Ende der Lebenszeit Ihre Pflichten als Endnutzer Dieses Elektro- bzw. Elektronikgerät ist mit einer durchgestrichenen Abfalltonne auf Rädern gekenn-zeichnet. Das Gerät darf deshalb nur getrennt vom unsortierten Siedlungsabfall gesammelt und zu-rückgenommen werden, es darf also nicht in den Hausmüll gegeben werden.
  • Seite 36 Electrolux Professional AB 341 80 Ljungby, Sweden www.electroluxprofessional.com...
