DITECH Festwertregler 130/4 für FBH
für ca. 120 m² Fußbodenheizungsfläche

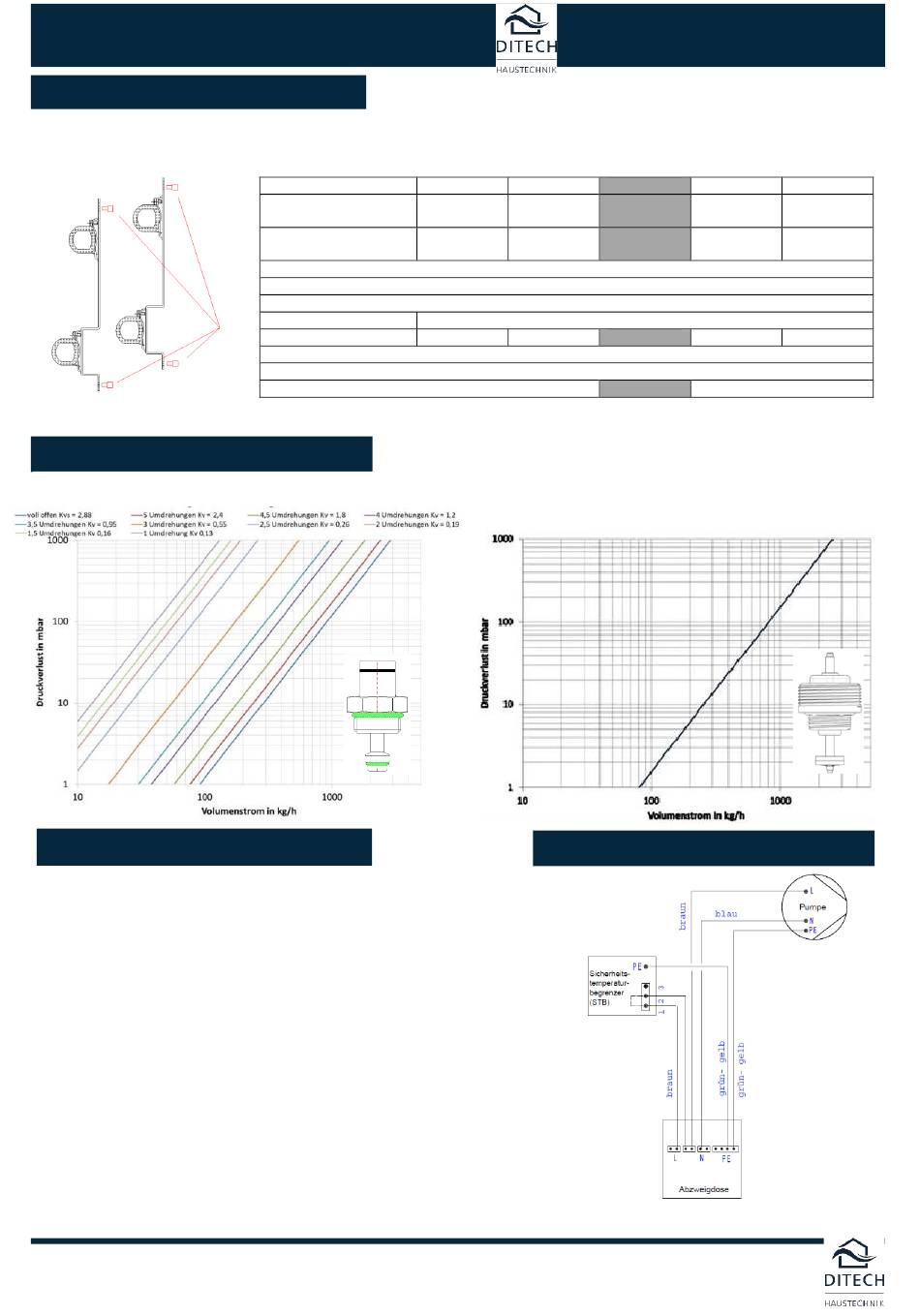

Schrankauswahltabelle
ACHTUNG
Bei Montage im UP-Schrank 69 und AP-Schrank A in Verbindung mit DITECH S Verteilern müssen die 4 Abstands-Distanzbolzen mit Muttern,
aus der Verpackungseinheit des Festwertreglers, verwendet werden (Mindesteinbautiefe 110 mm).
Druckverlustdiagramme
integriertes mechanisches Regulierventil (kvs = 2,88 m³/h)
Fehlerbehebung
Die gewünschte Vorlauftemperatur in den Flächenheizungskreisen
wird nicht erreicht?
Thermostatkopf-Einstellung zu niedrig → auf höheren Temperatur-Sollwert stellen
-
Umwälzpumpe im Δp-v Proportionaldruck Modus → auf Δp-c Konstantdruck
-
Modus umstellen
Δp-c Konstantdruck Modus auf zu niedriger Leistungsstufe → Auslegung und
-
Kennlinie prüfen und ggf. auf höheren Wert stellen
Vorlauftemperatur im Hochtemperaturkreis zu gering → Vorlauftemperatur im
-
Primärkreis erhöhen (min. 15 K über Flächenheizungs- Vorlauftemperatur)
Flächenheizkreise werden unterschiedlich durchströmt → hydraulischen Abgleich
-
gemäß Auslegung durchführen
-
Elektrothermische Stellantriebe an den Thermostatventilen des Heizkreisverteilers
sind geschlossen → manuell öffnen oder Raumregler auf Wärmeanforderung
stellen
Geräusche oder Fehlströmungen im Festwertregelset?
Umwälzpumpe im Δp-c Konstantdruck Modus auf zu hoher Leistungsstufe →
-
Auslegung und Kennlinie prüfen und ggf. auf niedrigeren Wert stellen
Luft in der Anlage oder in der Umwälzpumpe → Festwertregelset bzw.
-
Heizkreisverteiler entlüften, Entlüftungsprogramm der Pumpe aktivieren
Technische Änderungen vorbehalten.
Stand 04/2021
Schrank - Typ
UP-Schrank 69
725 x 710
B x H in mm
AP-Schrank A
732 x 620
B x H in mm
Festwertregler + DITECH S Verteiler mit Stutzenabstand 50 mm
Verteiler
DITECH S / L
Beispiel: Festwertregler + DITECH S / L Verteiler mit 8 Heizkreisen
Auswahl: UP / AP-Schrank Typ 2,5
1,5
2,0
875 x 710
1025 x 710
882 x 620
1032 x 620
Anzahl der Abgänge pro Verteiler
2-4
5-7
Thermostatventil VA (kvs = 2,56 m³/h)
Schaltbild elektrischer Anschluss
Bedienungsanleitung
Art.-Nr.: DT5111
2,5
3,0
1175 x 710
1475 x 710
1182 x 620
8-10
11-13
x
4,0
-
14-18
