DITECH DT5110 Bedienungsanleitung

DITECH Festwertregler 130/6 für FBH
für ca. 120 m² Fußbodenheizungsfläche
Technische Daten
Das Festwertregelset wird zur konstanten Vorlauftemperatur-Regelung einer Niedertemperatur-Flächen-
heizung verwendet, die an eine Hochtemperatur-Heizungsanlage angeschlossen ist.
Bis ca. 120 m² Fußbodenheizung ausreichend, abhängig vom Wärmebedarf.
Auslegungsdaten
Einbauhöhe 360 mm
Einbaulänge 290 mm
max. Betriebsdruck
max. Betriebstemperatur primär
max. Betriebstemperatur sekundär
max. Volumenstrom
max. Differenzdruck primär
Als Betriebsmedium kann nicht korrosives Heizungswasser nach VDI 2035 bzw. ÖNORM H 5195
oder ein Glykol-Wasser-Gemisch bis 50 % Glykol verwendet werden. Die Anforderungen der
DIN 4109 / VDI 4100 und der VDE 0100 701 sind einzuhalten.
Komponenten
Umwälzpumpe (Bedienungsanleitung - siehe Folgeseiten), Sicherheitstemperaturbegrenzer (fix 60 °C),
Thermostatkopf (20-50 °C) mit Tauchfühler, VL-Thermometer, integrierte Rückschlagklappe im Mischbalken
Funktion
Beim Festwertregelset wird die gewünschte Flächenheizungs-Vorlauftemperatur an einem Thermostatkopf fest eingestellt (witterungsunabhängige
Temperaturführung). Dieser öffnet langsam beim Unterschreiten der Flächenheizungs-Solltemperatur (frei wählbar von 20 bis 50 °C) das
Thermostatventil am Hochtemperatur-Vorlauf und lässt wärmeres Vorlaufwasser in die Flächenheizkreise strömen (Beimischung). Die
Wassertemperatur des Hochtemperatur-Heizkreises sollte 15 K höher sein als die gewünschte Vorlauftemperatur der Flächenheizung.
In der Umwälzpumpe und im Vorlauf-Verteilerbalken vermischt sich das kühle Rücklaufwasser der Flächenheizkreise mit dem Hochtemperatur-
Vorlaufwasser. Die Mischtemperatur kann am Thermometer abgelesen und kontrolliert werden. Das erwärmte Mischwasser strömt als Vorlauf in die
Flächenheizkreise. Vor der Umwälzpumpe ist ein Tauchfühler montiert, der bei Erreichen der Flächenheizungs-Solltemperatur das Vorlaufventil am
Hochtemperatur-Vorlauf wieder schließt. Die Umwälzpumpe lässt das erwärmte Mischwasser solange durch die Heizkreise strömen, bis die
Temperatur durch Wärmeabgabe in die angeschlossenen Räume absinkt, und die Beimischung wieder einsetzt
Um eine unzulässige Überschreitung der Vorlauftemperatur zu verhindern (z. B. bei defekten Thermostatventil), ist ein Sicherheitstemperaturbegrenzer am
Regelset verbaut, dieser schaltet bei der eingestellten Maximaltemperatur von 60 °C die Pumpe ab, und bei Abkühlung auf etwa 47 °C selbständig wieder ein.
Hinweis Bestandteil des Festwertregelset ist eine Umwälzpumpe, die unvermeidbare Laufgeräusche im Betrieb verursacht. Im Sinne einer geräuscharmen
Installation ist darauf zu achten, dass:
- der Pumpenkopf und die dahinterliegenden Heizkreise ordnungsgemäß entlüftet wird
- die Pumpe auf den erforderlichen Differenzdruck eingestellt wird
- kein Köperschall der Pumpe auf Bauteile übertragen wird
Wir empfehlen den Betriebsmodus ∆p-c (konstanter Differenzdruck, dabei ist der Volumenstrom der Pumpe variabel geregelt, der eingestellte Differenzdruck
jedoch bleibt konstant, die nachgeschalteten Flächenheizungskreise sollten auch hydraulisch regulierbar sein.
Einstellung über Volumenstrom
Alle Durchflussmesser des Heizkreisverteilers komplett öffnen. → Umwälzpumpe einschalten und den Betriebsmodus der Pumpe auf Δp-c
konstanten Differenzdruck einstellen → Entsprechend dem maximalen Druckverlust des ungünstigsten Heizkreises die Leistungsstufe einstellen
(siehe Kennlinie Bedienungsanleitung Pumpe). → Alle Heizkreise auf die nach Auslegung ermittelten Durchflussmengen einstellen. → Danach
Memory-Funktion einstellen und die Durchflussmesser arretieren. → Am Thermostatkopf die gewünschte Soll-Vorlauftemperatur der
Flächenheizung einstellen. Diese sollte 15 K niedriger als der Hochtemperatur-Vorlauf sein. → Am Thermometer kann die tatsächliche
Vorlauftemperatur der Flächenheizung abgelesen werden.

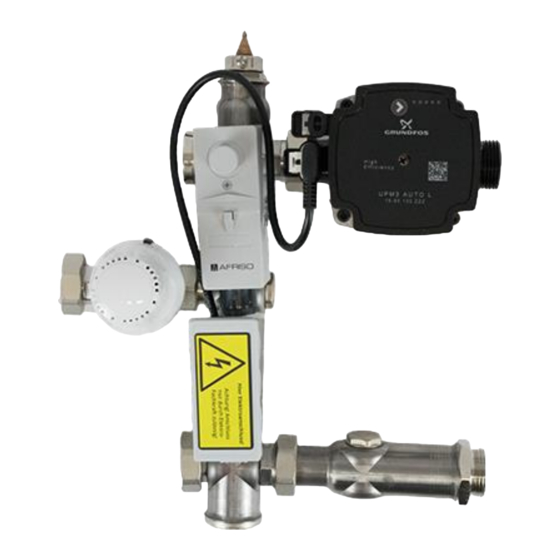

Sicherheits-
temperaturbegrenzer
Thermometer
Thermostatventilunterteil
mit Thermostatkopf 20-50°C
Vorlauf
primär
1" Überwurf-
mutter
Rücklauf
primär
Technische Änderungen vorbehalten.
Stand 04/2021
Anschlüsse
primär horizontal 1" ÜW, flachdichtend
sekundär horizontal 1" AG, flachdichtend
6 bar
90 °C
50 °C
2,14 m³/h
200 mbar
Stellen Sie sicher, dass die Anlage ordnungsgemäß gefüllt und entlüftet ist.
→ Bedienungsanleitung Pumpe beachten
VL-Temperaturfühler
UPM3 Auto L 15-50
Pumpe
integrierte
Rückschlag-
klappe
1" AG
Vorlauf
sekundär
Rücklauf
1" AG sekundär
Bedienungsanleitung
Art.-Nr.: DT5110
.
optional DITECH S Verteiler
