AVE VI2F-CAM Bedienungsanleitung

VI2F-CAM - INTERFACCIA TELECAMERA ANALOGICA - GAMMA 2 FILI
1) GENERALI
Il dispositivo VI2F-CAM fa parte del AVE DOMINA Videocitofonia a 2 fili V44EASY ed è un modulo di interfacciamento per telecamera analogica, che può essere
configurato in modalità Postazione Esterna indipendente o modalità Estensione di Postazione Esterna.
2) DICHIARAZIONE DI CONFORMITA'
Il dispositivo VI2F-PIDIST è conforme alle seguenti normative:
Sono, inoltre, conformi alle seguenti direttive e regolamenti:
3) INSTALLAZIONE, POSIZIONAMENTO E FISSAGGIO
L'art. VI2F-CAM deve essere installato, nei limiti di temperatura indicati e seguendo le istruzioni riportate nel presente documento. Il dispositivo può essere fissato:
1. Ad appoggio parete: Eseguire due fori nella parete in corrispondenza dei due fori sul modulo (Fig. 1). - 2. Fondo scatola
4) COLLEGAMENTO BUS
Il bus a 2 fili può connettersi indifferentemente a una delle due porte Bus1.
5) COLLEGAMENTO TELECAMERA ANALOGICA
• CAM, GND Segnale analogico Telecamera
6) ADATTAMENTO IMPEDENZA
Il deviatore RC deve essere spostato sulla posizione ON quando il dispositivo è collegato alla fine della linea Bus, senza ulteriori altri dispositivi collegati sulla seconda coppia di morsetti degli ingressi.
7) MODO DI FUNZIONAMENTO

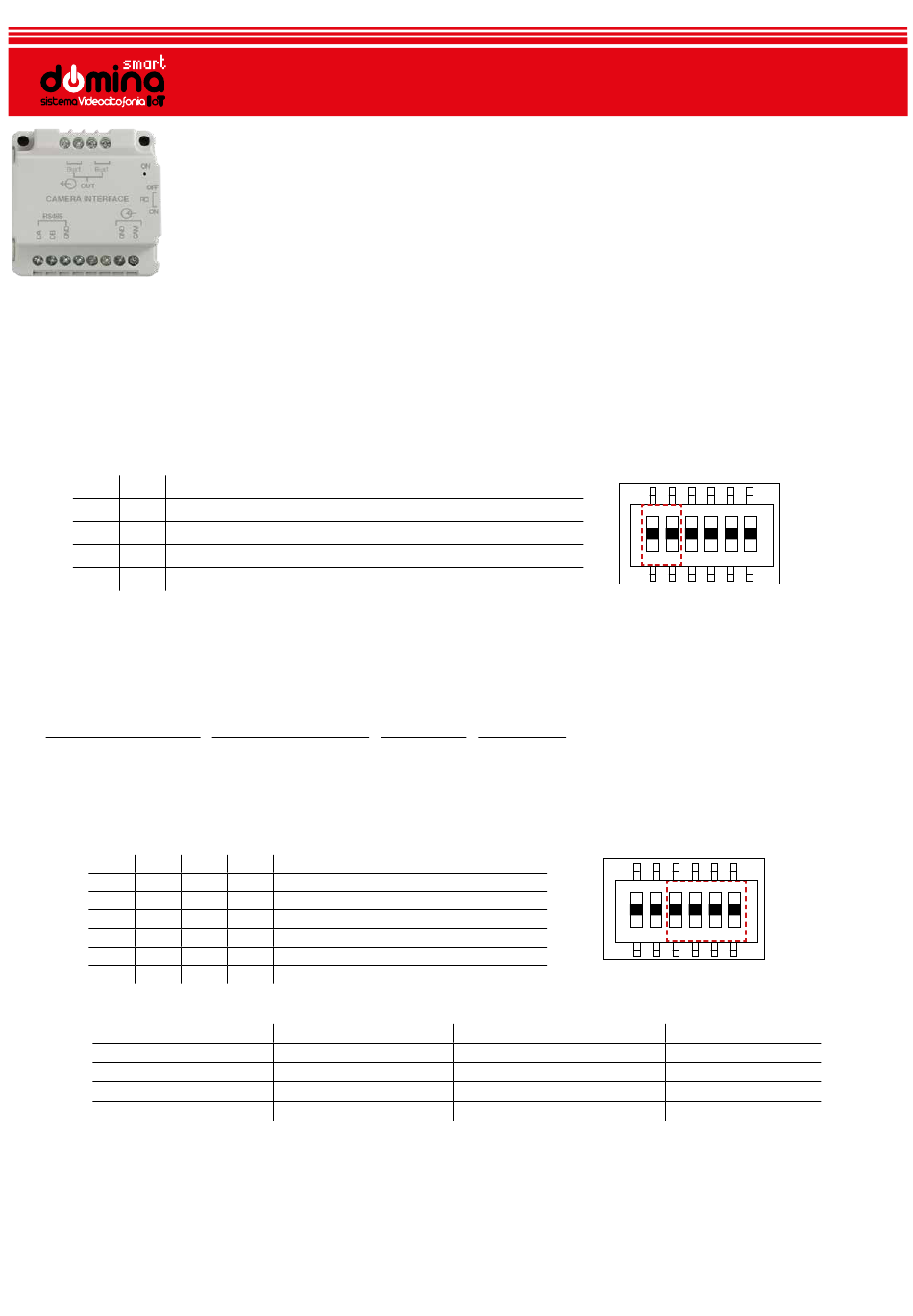

Sul lato posteriore dell'involucro è accessibile un dip switch a 6 posizioni. Gli switch 1 e 2 sono per impostare il modo di funzionamento:
1 2
0 0
1
0
1
0
1 1
7.1) ESTENSIONE POSTAZIONE ESTERNA: Il dispositivo consente la visualizzazione di una videocamera analogica come estensione della postazione esterna videocitofonica. Al sopraggiungere
di una chiamata, dalla postazione interna videocitofonica sarà possibile passare dalla visualizzazione delle immagini provenienti dalla postazione esterna a quelle provenienti dalla videocamera
"estensione" mediante appositi pulsanti presenti sulla schermata dell'LCD.
Nella configurazione "Estensione Postazione Esterna" è consentito installare n.3 interfacce associate a n.3 postazioni esterne (1 interfaccia associata ad ogni dispositivo).
Nota: gli indirizzi associati alle interfacce VI2F-CAM devono essere consecutivi: non è possibile lasciare spazi vuoti tra gli indirizzi (es. ID1-ID2-ID4 non consentito; ID1-ID2-ID3 OK) (Fig. 3)
7.2) TELECAMERA ESTERNA INDIPENDENTE
il dispositivo funziona indipendentemente dalle Postazioni Esterne installate.
La visualizzazione delle telecamere sarà:
Telecamera Postazione esterna #1 – Telecamera Postazione esterna #n. – Telecamera aux #1 – Telecamera aux #n.
In modalità "Telecamera Esterna Indipendente", l'indirizzo del modulo interfaccia VI2F-CAM deve essere consecutivo all'indirizzo dell'ultima Postazione Esterna installata
(es. PE1 ID1 - PE2 ID2 - VI2F-CAM ID3)
É consentito installare un numero massimo di 3 Postazioni Esterne e n.12 VI2F-CAM per ogni impianto (Fig. 4)
7.3) INDIRIZZO
Gli switch (3 - 6) sono utilizzati per impostare l'indirizzo del dispositivo da 1 a 15 (codice binario) per un massimo di 15 dispositivi con indirizzi consecutivi, facendo riferimento alla tabella sotto
riportata:
3 4
0 0
0 0
0 0
0 0
... ...
1 1
8) CARATTERISTICHE TECNICHE
Tensione nominale
Tensione massima di lavoro
Assorbimento in esercizio
Assorbimento massima di lavoro
Dimensioni (L x H x P)
PER SCARICARE IL MANUALE COMPLETO DEL SISTEMA 2 FILI SCANSIONA IL CODICE QR RIPORTATO NELLA PAGINA DEI DISEGNI
• EN 62820-1-1:2016 Sistemi interfonici per edifici - Parte 1-1: Requisiti di sistema – Generale. Grado 2;
• RoHS direttiva 2011/65/EU;
• REACh regolamento (CE) N. 1907/2006;
Modo
Riservato
Stazione esterna indipendente
Telecamera di estensione per postazione esterna
Riservato
5 6
0 0
0 1
1 0
1 1
... ...
1 1
24 V
DC
30 V
DC
23 mA max @ 30 V
DC
9 mA max @ 30 V
DC
55 x 55 x 24 mm
Indirizzo
Riservato
1
2
3
15
Massa
Classe ambientale secondo EN 62820-1-1 CLASSE III
Temperatura di funzionamento
Altitudine max.
Grado di protezione
ON
1 2 3 4 5 6
ON
ON:1
OFF:0
1 2 3 4 5 6
36 g
Da -10°C a +55°C
2000 m s.l.m.
IP20
ITA
ON:1
OFF:0
