PinLED 30004 Einbauanleitung Seite 3

IT
Istruzioni per l'installazione di
Scheda raddrizzatore PinLED 30004
Prima di iniziare a installare la tua nuova scheda raddrizzatore
PinLED, controlla il contenuto della confezione.
1. La nuova scheda raddrizzatore PinLED
2. Questa guida
ATTENZIONE: Leggere attentamente queste istruzioni prima
di iniziare l'installazione. Lavorare sul dispositivo solo quando
la spina di alimentazione è scollegata. Se non sei sicuro, chiedi
prima a una persona competente per il lavoro elettrico.
Per la conversione è necessario un saldatore. Se hai domande
sulla conversione della nuova scheda raddrizzatore PinLED,
puoi contattarmi all'indirizzo support@pinled.de. Ti contatterò
quindi per risolvere eventuali problemi. Se osservi i seguenti
punti, la conversione sarà rapida e sicura.
1. Estrarre la spina di alimentazione.
2. Rimuovere il pannello di vetro della scatola
posteriore e riporlo in un luogo sicuro.
3. Apri l'anta in legno della testiera.

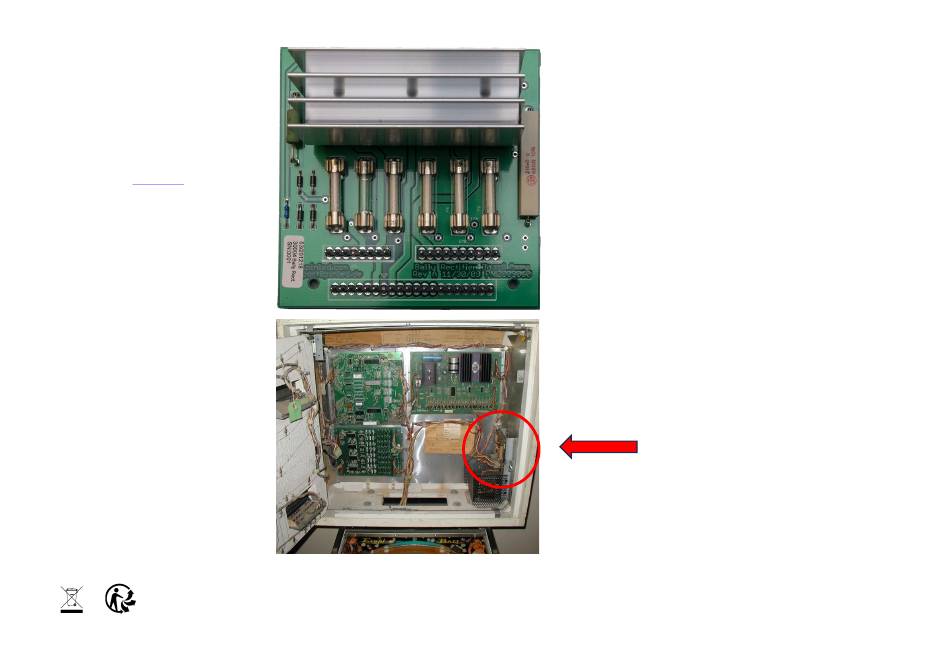

4. La scheda del raddrizzatore è installata sopra il
trasformatore.
5. Staccare i tre collegamenti a spina.
6. Rilasciare la scheda del circuito dal suo
supporto. Per fare ciò, premere leggermente
insieme le estremità dei quattro supporti.
7. I cavi di collegamento del trasformatore sono
saldati sul lato inferiore della scheda. Questi
devono essere trasferiti alla nuova scheda nel
passaggio successivo.
8. Ora dissalda ogni singolo filo dalla vecchia
scheda e saldali direttamente alla nuova
scheda. Le designazioni delle connessioni della
nuova scheda raddrizzatore PinLED
corrispondono alla scheda originale, quindi
non è possibile confondere le connessioni.
9. Dopo aver completato il lavoro di saldatura,
premere nuovamente la scheda del
raddrizzatore PinLED sui suoi supporti.
10. Ricollegare i tre cavi di collegamento.
11. Richiudere l'anta in legno della testiera.
12. Reinserire il pannello di vetro della scatola
posteriore.
13. Inserire la spina di alimentazione.
14. Accendi il dispositivo e inizia a giocare.
IT Secondo la direttiva europea RAEE, i dispositivi elettrici ed elettronici non possono essere smaltiti con i rifiuti domestici. In qualità di consumatore, sei tenuto ai sensi dell'ElektroG a restituire gratuitamente i dispositivi elettrici ed elettronici al termine della loro vita utile ai
punti di raccolta pubblici istituiti a tale scopo o al punto vendita. I dettagli sono regolati dalla rispettiva legge statale. Il simbolo sul prodotto, le istruzioni per l'uso o la confezione si riferiscono a queste disposizioni. Con questo tipo di riciclaggio di vecchi dispositivi dai un
importante contributo alla protezione del nostro ambiente.
Ó Copyright 2023 by PinLED
