Gigaset DECT-IP-Geräte – Übersicht Gigaset DECT-IP-Geräte – Übersicht Die DECT-IP-Geräte von Gigaset PRO verbinden die Möglichkeiten der IP-Telefonie mit der Nutzung von DECT-Telefonen. Sie bieten skalierbare Telefonlösungen für unterschiedliche Unternehmensgrößen und Anforderungen. Anzahl paralleler Anrufe 6000 N870 IP PRO Multizellensystem (große Installation)
N610 IP PRO – Einführung N610 IP PRO – Einführung N610 IP PRO ist eine DECT-Basisstation für den Anschluss an eine VoIP-Telefonanlage. Die folgende Abbildung zeigt die Einbettung des N610 IP PRO in die IP-Telefonumgebung: Konfiguration über Web- Oberfläche IP-Telefone...
Seite 6
N610 IP PRO – Einführung • Mobilteile • Ein N610 IP PRO kann bis zu acht Mobilteile bedienen. • Bis zu acht DECT-Gespräche können gleichzeitig über VoIP geführt werden, inklusive Suchoperationen im Netztelefonbuch sowie Infocenter-Sitzungen. Weitere Informati- onen bzgl. der Funktionen der Mobilteile in Kombination mit Gigaset-Basisstationen finden Sie im Internet unter wiki.gigasetpro.com.
N610 IP PRO – Einführung Betrieb mit mehreren Verbindungen und interne Telefonie Standardmäßig ist dem N610 IP PRO die Rolle All in one zugewiesen. Das bedeutet, dass einem Mobilteil ein SIP-Konto zugewiesen ist. Interne Anrufe zwischen verschiedenen Handgeräten, die an der Basisstation angemeldet sind, sind nicht möglich.

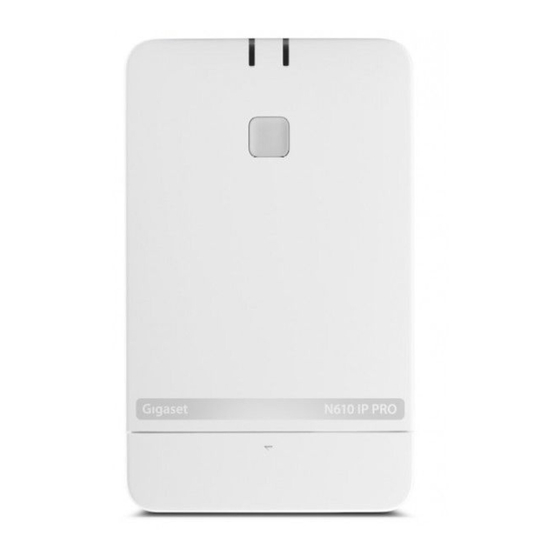

N610 IP PRO – Einführung Überblick Vorderseite LED-Anzeigen Betriebszustand des Gerätes S. 13 Gerätetaste Gerät zurücksetzen S. 14 Unten LAN- und Stromkabel-Anschluss Gerät anschließen S. 10 Rückseite Aussparungen für Wandmontage Wandmontage S. 12...
• Schrauben und Dübel zur Wandmontage Wann immer es neue oder verbesserte Funktionen für Ihr Gigaset Gerät gibt, werden Firmware-Updates bereitgestellt, die Sie auf Ihre Basisstation herunterladen können. Falls dies zu Veränderungen bei der Bedienung Ihrer Telefone führt, werden eine neue Version dieser Bedienungsanleitung bzw.
Dämpfen. An das Stromnetz anschließen Das N610 IP PRO wird per PoE (Power over Ethernet) mit ausreichend Strom versorgt, wenn das Gerät an einen PoE-fähigen Ethernet-Switch (PoE-Klasse IEEE802.3af) ange- schlossen ist. In diesem Fall müssen Sie das Gerät nicht mit dem Stromnetz verbinden.
Erste Schritte Mit dem LAN verbinden Sie können das N610 IP PRO über einen Router oder Switch in Ihr lokales Netzwerk einbinden. Für die Internet-Telefonie ist eine VoIP-Telefonanlage erforderlich. Diese muss über das lokale Netzwerk erreichbar sein und über einen Netzzugang verfügen.
Erste Schritte Wandmontage N610 IP PRO ist für die Wandmontage vorgesehen. Nachdem Sie das LAN-Kabel angeschlossen haben, können Sie das Gerät am gewünschten Ort platzieren. max. ø 8 mm max. 3 mm max. ø 4 mm Befestigen Sie das Gerät mit zwei Schrauben an der Wand: Bohren Sie Löcher mit einem vertikalen Abstand von 110 mm.
Hinweise zum Betrieb Hinweise zum Betrieb LED (Leuchtdioden) Die LEDs auf der Frontseite zeigen unterschiedliche Betriebszustände an. Die LED können in drei verschiedenen Farben leuchten (rot, blau, grün) oder aus sein. LED 1 (links) LED 2 (rechts) Beschreibung 0,5 s 0,5 s 0,5 s 0,5 s...
Hinweise zum Betrieb Basisstation zurücksetzen Mit der Gerätetaste auf der Vorderseite können Sie die Basisstation zurücksetzen. Drücken Sie die Gerätetaste mindestens 10 Sekunden lang, bis alle LED erlöschen lassen Sie die Taste los . . . das Gerät ist jetzt im Programmiermodus. Drücken Sie die Gerätetaste kurz, bis beide LED blau leuchten.
Einstellungen zu Klingeltönen, Lautstärke, Lautsprecherprofilen usw. Informationen hierzu finden Sie in der Bedienungsanleitung des jeweiligen Mobilteils. Der Web-Konfigurator Richten Sie mit dem Web-Konfigurator das N610 IP PRO ein und konfigurieren Sie das DECT- Netz. • Grundlegende Einstellungen für die VoIP-Verbindungen vornehmen und die Mobilteile, die im DECT-Netzwerk genutzt werden sollen, anmelden und konfigurieren.
Start Auf dem PC/Tablet ist ein gängiger Webbrowser installiert. Das N610 IP PRO und der PC bzw. das Tablet sind in einem lokalen Netzwerk direkt miteinander verbunden. Die Einstellungen einer auf dem PC installierten Firewall ermöglichen es dem PC/Tablet und dem N610 IP PRO, miteinander zu kommuni- zieren.
Seite 17
System konfigurieren Erstmalig anmelden Sie werden aufgefordert, das Standardpasswort zu ändern und das passende Frequenzband einzustellen. Geben Sie im Feld Neues Passwort ein neues Passwort ein und wiederholen Sie es im Feld Neues Passwort. Das Passwort muss Folgendes enthalten: • mindestens einen Großbuchstaben •...
System konfigurieren Navigationsmenü ein-/ausblenden Auf jeder Seite des Web-Konfigurators können Sie mithilfe eines Menüs auf der linken Seite durch die verfügbaren Funktionen navigieren. Das derzeit verwendete Menü ist aufgeklappt, und der derzeit ausgewählte Menüeintrag ist orange hinterlegt. Das Navigationsmenü kann dauerhaft angezeigt oder ausgeblendet werden, wenn der Maus- zeiger aus dem Menübereich herausbewegt wird.
System konfigurieren Änderungen verwerfen Klicken Sie auf die Schaltfläche Abbrechen . . . auf der Webseite vorgenommene Ände- rungen werden verworfen; die Einstellungen, die derzeit in der Konfiguration des Telefonsys- tems gespeichert sind, werden neu geladen. Mit Listen arbeiten Darstellung der Liste ändern Liste filtern: Geben Sie einen Suchbegriff (vollständiger Feldinhalt) in das Textfeld ein .
System konfigurieren Menü des Web-Konfigurators – Überblick Einstellungen Netzwerk IP/LAN S. 21 Provider- oder PBX- S. 24 Profile SIP Konten Verwaltung S. 33 Zuordnungen S. 35 Mobilteile Verwaltung S. 36 Anmeldecenter S. 46 Telefonie Audio S. 49 Rufeinstellungen S. 49 VoIP S.
Netzwerkadministration Netzwerkadministration IP- und VLAN-Einstellungen Auf dieser Seite wird das Gerät in das lokale Netzwerk Ihres Unternehmens integriert. Sie steht nur für die Benutzerrolle admin zur Verfügung. Einstellungen Netzwerk IP/LAN Wenn Sie die IP-Adresse des Geräts ändern oder ein Fehler beim Ändern der IP-Einstel- lungen auftritt, ist die Verbindung zur Web-Bedienoberfläche möglicherweise unter- brochen.
Seite 22
Netzwerkadministration IP-Adresse Geben Sie eine IP-Adresse für das Gerät ein. Über diese IP-Adresse kann das Gerät von anderen Teilnehmern in Ihrem lokalen Netzwerk erreicht werden. Die IP-Adresse besteht aus vier verschiedenen Zahlengruppen mit Dezimalwerten von 0 bis 255, die durch einen Punkt getrennt sind, z. B. 192.168.2.1. Die IP-Adresse muss in dem Adressblock enthalten sein, der vom Router/Gateway für das lokale Netzwerk verwendet wird.
Seite 23
Netzwerkadministration VLAN Angaben in diesem Bereich sind nur erforderlich, wenn Sie Ihr Telefonsystem mit einem lokalen Netzwerk verbinden, das in virtuelle Teilnetze (VLAN - Virtual Local Area Network) unterteilt ist. In einem getaggten VLAN werden Datenpakete den einzelnen Teilnetzen über Tags (Markie- rungen) zugeordnet, die unter anderem aus einer VLAN-Kennung und der VLAN-Priorität bestehen.
Provider- und Telefonanlagenprofile Provider- und Telefonanlagenprofile Sie können bis zu 20 verschiedene VoIP-Telefonanlagenprofile bzw. VoIP-Providerprofile nutzen, z. B. für • die VoIP-Telefonanlage Ihres Unternehmens • und/oder öffentliche Provider, bei denen Sie VoIP-Dienste angefordert haben Auf dieser Seite können Sie eine Liste von Systemen erstellen, die VoIP-Verbindungen und andere Dienste für Ihre Telefone bereitstellen.
Seite 25
Provider- und Telefonanlagenprofile Allgemeine Provider-Daten Domain Geben Sie die Domain-Komponente der Benutzeradresse (SIP-URI) ein. Zusammen mit dem Benutzernamen des Telefons wird sie dazu verwendet, um die Address Of Record (AOR) aufzubauen bzw. um aus der gewählten Nummer ein Ziel zu ermitteln. Beispiele: sip.domain.net für john.smith@sip.domain.net...
Provider- und Telefonanlagenprofile SIP-Sicherheit (SIPS) verwenden Nur bei Auswahl von TLS. SIPS erweitert SIP um die TLS/SSL-Verschlüsselung. Die Verwendung von SIPS macht es schwieriger, die Verbindung abzuhören. Die Daten werden über das Internet verschlüsselt übertragen. Aktivieren/deaktivieren Sie das Kontrollkästchen, um die Verwendung von SIPS zu akti- vieren/deaktivieren.
Seite 27
Bereich: 1-65535; Standardeinstellung: 5060 (für UDP/TCP), 5061 (für TLS) Netzwerkdaten des Providers Outbound-Proxymodus Das N610 IP PRO ermöglicht die Konfiguration eines Outbound-Proxys. Ungeachtet aller anderen SIP-Protokollregeln sendet das System bei Aktivierung (Immer) immer alle ausge- henden Anforderungen an diesen Outbound-Proxy. Es kann sich um einen Outbound-Proxy im lokalen Netzwerk handeln, der vom lokalen Netzwerkbetreiber bereitgestellt wird, oder um einen Outbound-Proxy im öffentlichen Netzwerk, das vom Netzwerk-/VoIP-Provider bereitge-...
Seite 28
Provider- und Telefonanlagenprofile Outbound-Server-Adresse Dabei handelt es sich um die Adresse, an die das Gerät alle SIP-Anfragen senden soll und von der es (im Falle einer erfolgreichen Registrierung) Anfragen erwartet. Geben Sie den (voll qualifizierten) DNS-Namen bzw. die IP-Adresse des Outbound-Proxys Ihres Providers ein.
Seite 29
Provider- und Telefonanlagenprofile Automatische Aushandlung der DTMF Übertragung Bei jedem Anruf versucht das Telefon, den passenden MFV-Signaltyp für den aktuell ausge- handelten Codec einzustellen: Wählen Sie Ja. Das System verwendet das Übertragungsverfahren, das ausgehend von der folgenden Prio- ritätsreihenfolge am besten zu den empfangenen Parametern des Gesprächspartners passt: •...
Seite 30
Provider- und Telefonanlagenprofile Einstellungen für Codecs Die Tonqualität bei VoIP-Anrufen hängt hauptsächlich von dem für die Übertragung verwen- deten Codec und der verfügbaren Bandbreite der Netzwerkverbindung ab. Bei einem „besseren“ Codec (besserer Tonqualität) müssen mehr Daten übertragen werden, d. h. er benö- tigt eine Netzwerkverbindung mit einer größeren Bandbreite.
Provider- und Telefonanlagenprofile RTP Packetisation Time (ptime) Zeitspanne in Millisekunden, die durch die Audiodaten in einem Paket dargestellt wird. Wählen Sie die Größe der zu sendenden RTP-Pakete aus. Die verfügbaren Optionen sind 10 / 20 / 30 ms. Signalisierungsoptionen für 'Halten' im Session Description Protocol (SDP) Gespräch halten bedeutet, dass ein Teilnehmer anfordert, ein aktives Gespräch im Hintergrund zu halten.
Provider- und Telefonanlagenprofile Service-Codes Nicht verfügbar, wenn sich das Gerät im Modus All in one + internal telephony - dynamic IP befindet. Service-Codes sind vom Provider oder von der Telefonanlage bereitgestellte Tastenfolgen, um bestimmte Funktionen am Mobilteil zu aktivieren/deaktivieren. Sie können die entsprechenden Service-Codes für die Aktivierung/Deaktivierung von CCBS und CCNR einstellen.
SIP-Konten SIP-Konten Sie können SIP-Konten einrichten und sie Mobilteilen zuweisen, die an der Basisstation ange- meldet sind. Einem Mobilteil können mehrere Konten zugewiesen werden. Ein Konto kann mehreren Mobilteilen zugewiesen werden. Ein Mobilteil kann zum Beispiel verschiedene Konten für eingehende und ausgehende Anrufe oder mehrere Konten für eingehende Anrufe haben.
SIP-Konten Daten eines DECT-Managers bearbeiten Klicken Sie neben dem Namen des SIP-Kontos, das Sie bearbeiten möchten, auf . . . die Seite für die Konfiguration des SIP-Kontos wird geöffnet ( S. 34). SIP-Konten registrieren Auf dieser Seite können Sie SIP-Konten einrichten und Mobilteilen zuweisen. Geben Sie die Daten für das SIP-Konto ein.
SIP-Konten Mobilteile SIP-Konten zuweisen Es werden Listen von bereits zugewiesenen und verfügbaren Mobilteilen für eingehende und ausgehende Anrufe angezeigt. Wählen Sie das gewünschte Mobilteil aus der Liste Zugeordnete Mobilteile / Verfügbare Mobilteile list und verschieben Sie es mithilfe der Schaltflächen von einer Liste in die andere.
Mobilteile Mobilteile Mit dem Web-Konfigurator können Sie alle Mobilteile am DECT-Netz anmelden und eine VoIP- Verbindung registrieren. Mit der Funktion Hinzufügen auf der Seite Verwaltung können Sie einzelne Mobilteile anmelden; im Anmeldecenter können Sie Gruppen von Mobilteilen in einem Arbeitsschritt anmelden. Sie können die Einstellungen für Mobilteile bearbeiten, deaktivieren oder löschen und weitere Einstellungen vornehmen, z.
Seite 37
Mobilteile Parameter für alle Geräterollen außer All in one + internal telephony - dynamic IP: Benutzername Benutzername des SIP-Kontos, das dem Mobilteil zugeordnet ist, in der Regel die Rufnummer. Der Name wird auf den Mobilteilen angezeigt, wenn sich diese im Ruhezustand befinden. Die Einstellung kann geändert werden. Angezeigter Anzeigename des SIP-Kontos, das dem Mobilteil zugeordnet ist.
Seite 38
Mobilteile Mobilteilkonfiguration exportieren/importieren Sie können die Konfiguration des Mobilteils exportieren und in ein anderes Gerät importieren. Nicht verfügbar, wenn sich das Gerät im Modus All in one + internal telephony - dynamic IP befindet. Exportieren: Markieren Sie alle Mobilteile, die übertragen werden sollen, mit dem Häkchen neben der IPUI.
Mobilteile Mobilteile an-/abmelden Auf dieser Seite können Sie ein Mobilteil am DECT-Netzwerk anmelden oder die Anmeldung mehrerer Mobilteile über das Anmeldecenter vorbereiten. Sie können ein VoIP-Konto zuweisen, Online-Telefonbücher aktivieren und weitere Einstellungen für die Mobilteile vornehmen. Sie steht für die Benutzerrolle admin und user zur Verfügung. In diesem Zusammenhang geht es bei der An- und Abmeldung um die Beziehung des Mobilteils zum DECT-Netzwerk, nicht um die SIP-Registrierung.
Seite 40
Mobilteile Parameter IPUI (International Portable User Identity) Anhand dieser eindeutigen Kennung können Mobilteile im DECT-Netzwerk eindeutig identifiziert werden. Wenn Sie einen vorhandenen Anmeldeeintrag für ein Mobilteil bearbeiten, wird die IPUI angezeigt. Diese kann nicht geändert werden. Neuer Eintrag: Geben Sie im Textfeld die IPUI des Mobilteils ein, das sich im DECT-Netzwerk anmelden darf. Wenn das Feld leer ist, kann sich jedes Mobilteil anmelden.
Mobilteile Mobilteile abmelden Klicken Sie in der Liste der Mobilteile auf neben dem abzumeldenden Mobilteil. Der Status ist Angemeldet. Wählen Sie aus dem Optionsmenü RegStatus die Option Zur Abmeldung. Klicken Sie auf Sichern . . . das Mobilteil ist abgemeldet. DECT-Abmeldung erfolgreich: Das Mobilteil wird aus der Liste Mobilteile gelöscht.
Seite 42
Mobilteile Angezeigter Name Der Anzeigename wird für die Darstellung des Namens des Anrufers verwendet. In seltenen Fällen überprüfen SIP-Netzwerke den Anzeigenamen auf lokale Richtlinien des SIP-Netzwerkes. In der Regel ist der Anzeigename optional. Geben Sie einen beliebigen Namen ein, der für den Anrufer auf dem Display des anderen Teilnehmers angezeigt werden soll.
Mobilteile LDAP-Authentifizierung Bis zu 10 Telefonbücher im LDAP-Format können über das Telefonsystem bereitgestellt werden. Der Zugriff auf ein Firmentelefonbuch kann für bestimmte Mobilteile einzeln bereitgestellt werden. Ausgewähltes LDAP-Telefonbuch Wählen Sie aus dem Optionsmenü das LDAP-Telefonbuch aus, das am Mobilteil bereitge- stellt werden soll.
Seite 44
Mobilteile Gruppenruf Nicht verfügbar, wenn sich das Gerät im Modus All in one + internal telephony - dynamic IP befindet. Mithilfe der Funktion Gruppenruf kann ein Benutzer einen Anruf für einen anderen Teilnehmer annehmen, z. B. für eine Rufannahme-Gruppe. Benutzer, die derselben Rufannahme-Gruppe angehören, können alle Anrufe für die Gruppe annehmen.
Mobilteile CSTA Nicht verfügbar, wenn sich das Gerät im Modus All in one + internal telephony - dynamic IP befindet. CSTA (Computer Supported Telecommunications Applications) ist ein Standard für die herstel- lerunabhängige Interaktion zwischen Computer und Telefonanlage. Wenn die bereitgestellten CSTA-Anwendungen eine individuelle Zugangskontrolle erfordern, können Sie hier die Zugangsdaten für das Mobilteil eingeben.
Anmeldung läuft sowie die Gesamtzahl der Einträge in der Liste der Mobilteile angezeigt, auch derjenigen mit dem Anmeldestatus Angemeldet und Nicht angemeldet. Zusätzlich werden auf der Seite die Gesamtzahl der DECT-Manager (für N610 IP PRO immer 1) angezeigt und ob sich der DECT-Manager gerade im Anmeldestatus befindet. Der DECT- Manager befindet sich im Anmeldestatus Anmeldung läuft, wenn ein Anmeldevorgang gemäß...
Telefonieeinstellungen Telefonieeinstellungen Allgemeine VoIP-Einstellungen Auf dieser Seite können Sie einige allgemeine Einstellungen für die VoIP-Verbindungen vornehmen. Sie steht nur für die Benutzerrolle admin zur Verfügung. Einstellungen Telefonie VoIP SIP-Port Geben Sie den SIP-Port ein, der für VoIP-Verbindungen genutzt wird. Bereich: 1-65535; Standardeinstellung: 5060 Sicherer SIP-Port Geben Sie den SIP-Port ein, der für sichere VoIP-Verbindungen (TLS) genutzt wird.
Telefonieeinstellungen Sicherheitseinstellungen Das Telefonsystem unterstützt den Aufbau sicherer Sprachverbindungen über das Internet mittels TLS-Zertifikaten. Dabei werden öffentliche und private Schlüssel verwendet, um die Nachrichten, die zwischen SIP-Einheiten ausgetauscht werden, zu verschlüsseln und zu entschlüsseln. Der öffentliche Schlüssel ist im Zertifikat einer IP-Einheit enthalten und steht jedem zur Verfügung.
Telefonieeinstellungen Tonqualität Das Telefonsystem gestattet es dem Benutzer, mit dem Breitband-Codec G.722 in hervorra- gender Tonqualität zu telefonieren. Eine Basisstation unterstützt maximal fünf Breitbandanrufe Auf dieser Seite können Sie die Verwendung des Breitband-Codecs G.722 für das Telefonsystem aktivieren/deaktivieren.. Sie steht nur für die Benutzerrolle admin zur Verfügung. Einstellungen Telefonie Audio...
Telefonieeinstellungen Vorwahlziffer Möglicherweise müssen Sie für externe Anrufe eine Vorwahlziffer wählen (z. B. „0“). Sie können die Vorwahlziffer in der Konfiguration speichern. Diese Einstellungen gelten für alle angemel- deten Mobilteile. Geben Sie im Textfeld Vorwahlziffer die Vorwahlziffer ein. Wert: max. 3 Stellen (0 – 9, *, R, #, P) Wählen Sie, wann den Rufnummern automatisch die Vorwahlziffer vorangestellt werden soll, z.
Telefonieeinstellungen Rufton-Auswahl Töne (z. B. Wählton, Rufton, Besetztton oder Anklopfton) sind länderspezifisch bzw. regional unterschiedlich. Sie können für Ihr Telefonsystem aus verschiedenen Tongruppen wählen. Ruftonschema Wählen Sie aus dem Optionsmenü das Land oder die Region aus, deren Ruftöne für Ihr Telefon verwendet werden sollen.
Online-Telefonbücher Online-Telefonbücher N610 IP PRO ermöglicht es Ihnen, bis zu zehn Firmentelefonbücher im LDAP-Format, ein öffent- liches Telefonbuch und ein Firmentelefonbuch im XML-Format sowie verschiedene XSI-Telefon- bücher einzurichten und den angemeldeten Mobilteilen zur Verfügung zu stellen. Mit den Mobilteileinstellungen ( S.
Online-Telefonbücher LDAP-Telefonbuch konfigurieren Auf dieser Seite können Sie die Daten für das ausgewählte LDAP-Telefonbuch bearbeiten. Sie steht nur für die Benutzerrolle admin zur Verfügung. Zugang zum LDAP-Datenserver Das Telefonbuch wird über einen LDAP-Server bereitgestellt. Sie benötigen die Server-Adresse, den Server-Port und die Zugangsdaten für das Telefonbuch, das Sie nutzen möchten. Geben Sie im Feld Telefonbuchname eine Bezeichnung ein (max.
Seite 54
Online-Telefonbücher Einstellungen für die Suche in der LDAP-Datenbasis und die Anzeige des Ergebnisses Listenmodus aktivieren Legen Sie fest, was zunächst angezeigt werden soll, wenn der Benutzer das LDAP-Telefon- buch öffnet. Aktiviert: Es wird eine Liste aller Einträge des LDAP-Telefonbuchs angezeigt. Nicht aktiviert: Zunächst wird ein Editor geöffnet, in dem der Benutzer einen bestimmten Such- bereich innerhalb der LDAP-Datenbasis auswählen und so die Anzahl der Einträge reduzieren kann.
Seite 55
Online-Telefonbücher Namensfilter Es hängt vom Namensfilter ab, welches Attribut für die Suche verwendet wird. Beispiel: (displayName=%). Das Prozentzeichen (%) wird durch den vom Benutzer eingegebenen Namen bzw. Namensteil ersetzt. Wenn der Benutzer beispielsweise den Buchstaben „A“ eingibt, werden alle Einträge in der LDAP-Datenbasis durchsucht, deren Attribut displayName mit „A“...
Online-Telefonbücher Anzeigeformat In dem Anzeigeformat Feld legen Sie fest, wie das Suchergebnis am Mobilteil angezeigt werden soll. Sie können hier Kombinationen verschiedener Namen- und Nummernattribute sowie Sonderzeichen eingeben. Gängige Formate können Sie aus der Liste wählen, die im Abschnitt Konfiguration der Telefonbuch-Einträge der Seite angezeigt wird. Damit die Attributwerte für das gewünschte Attribut angezeigt werden, muss dem Attribut- namen ein Prozentzeichen (%) vorangestellt werden.
Online-Telefonbücher Beispiele: Feld eines Telefonbucheintrags Attributbezeichnung in der LDAP-Datenbasis Vorname givenName Nachname sn, cn, displayName Telefon (Privat) homePhone, telephoneNumber Telefon (Büro) telephoneNumber Telefon (Mobil) mobile E-Mail mail facsimileTelephoneNumber Firma company, o, ou Straße street Stadt l, postalAddress postalCode Land friendlyCountryName, c Zusätzliches Attribut benutzerdefiniert Aktivieren Sie das Kontrollkästchen Zusätzliches Attribut ist wählbare Nummer, wenn ein...
Online-Telefonbücher Standard-Ports: 3268 (LDAP) / 3269 (LDAPS) Diese Ports werden für Abfragen verwendet, die speziell auf den globalen Katalog abzielen. LDAP-Anfragen, die an Port 3268/3269 gesendet werden, können für die Suche nach Objekten in der gesamten Struktur verwendet werden. Es können jedoch nur die Attribute zurückgegeben werden, die für die Replikation in den globalen Katalog markiert sind.
Online-Telefonbücher Listenupdate / Refresh Aktiviert: Die Ergebnisliste auf dem Mobilteil fordert beim Durchblättern automatisch den nächsten Teil der Ergebnisse an. Nicht aktiviert: Es wird die in Maximale Anzahl der Einträge festgelegte Anzahl von Einträgen bei einem Lesevorgang heruntergeladen. Online-Telefonbuch aktivieren Sie können verschiedene Arten öffentlicher Telefonbücher (z.
Online-Telefonbücher Telefonbuchname Geben Sie zu den ausgewählten XSI-Telefonbüchern im Feld Telefonbuchname eine Bezeichnung ein. Unter dieser Bezeichnung wird das Telefonbuch auf den Mobilteilen ange- zeigt. Zentrales Telefonbuch Sie können für alle Mobilteile der Benutzer ein zentrales Telefonbuch zur Verfügung stellen. Das Telefonbuch kann über einen Server im Netzwerk bereitgestellt werden oder direkt von einem Computer auf das Telefonsystem geladen werden.
Seite 61
Online-Telefonbücher Telefonbuch vom PC laden Sie können ein XML-Telefonbuch direkt von einem Computer auf das Telefonsystem laden. Telefonbuch-Datei Klicken Sie auf Browse... und wählen Sie die XML-Datei des Telefonbuchs aus dem Datei- system Ihres Computers klicken Sie auf Upload . . . die ausgewählte Datei wird hochge- laden und kann jetzt für die Benutzer verfügbar gemacht werden.
Online-Dienste Online-Dienste XHTML Zusätzliche Funktionen wie z. B. Info-Dienste, Telefonanlagensteuerung und kundenspezifische RAP-Anwendungen (XHTML) können dem Benutzer über das Mobilteilmenü Info-Zentrum bereitgestellt werden. Zu diesem Zweck können vier zusätzliche Menüeinträge definiert werden, die in die Bedienoberfläche des Mobilteils eingefügt werden. Die Zusatzfunktionen müssen als korrekt formatierte XHTML-Seiten verfügbar sein.
Seite 63
Online-Dienste SIP-Anmeldeinformationen verwenden Ist diese Funktion aktiviert, werden die Zugangsdaten für das SIP-Konto des Benutzers verwendet (Anmeldename und Anmeldepasswort, S. 41). Alternativ dazu können auch die folgenden Anmeldeinformationen verwendet werden. Benutzername Geben Sie einen Benutzernamen für den Zugriff auf das Menü ein (max. 22 Zeichen). Password Geben Sie ein Passwort für den Zugriff auf das Menü...
Systemeinstellungen Systemeinstellungen Zugriffsrechte für Web-Konfigurator Auf dieser Seite definieren Sie die Zugriffsrechte für die Bedienoberfläche des Web-Konfigura- tors. Sie steht für die Benutzerrollen admin und user zur Verfügung. Benutzer mit der Rolle user können nur das eigene Passwort ändern. Einstellungen System Web-Konfigurator Passwort für Web-Konfigurator ändern...
Systemeinstellungen CLI-Zugriff auf die Gerätekonfiguration aktivieren Nur für die Benutzerrolle admin verfügbar. Es ist möglich, die Gerätekonfiguration mit SSH von einem entfernten System aus über eine kommandoorientierte Bedienoberfläche (Command Line Interface, CLI) durchzuführen. SSH (Secure Shell) ist ein Programm zur Anmeldung an und zur Ausführung von Befehlen auf einem entfernten Computer.
Systemeinstellungen Provisionierung und Konfiguration Auf dieser Seite können Sie den Provisionierungs-Server für das Telefonsystem festlegen oder eine Konfigurationsdatei herunterladen, mit der Sie einen automatischen Konfigurationsvor- gang starten. Sie steht nur für die Benutzerrolle admin zur Verfügung. Als Provisionierung wird der Vorgang bezeichnet, bei dem die notwendigen Konfigurations- und Kontodaten auf die VoIP-Telefone (hier die DECT-Basisstationen) hochgeladen werden.
Systemeinstellungen Sicherheit Auf dieser Seite können Sie die für die sichere Internetkommunikation verwendeten Zertifikate verwalten und die Anmeldeinformationen für die HTTP-Authentifikation definieren. Sie steht nur für die Benutzerrolle admin zur Verfügung. Einstellungen System Sicherheit Zertifikate Das Telefonsystem unterstützt den Aufbau sicherer Datenverbindungen im Internet mit dem Sicherheitsprotokoll TLS (Transport Layer Security).
Systemeinstellungen Ein Zertifikat aus einer der Listen löschen Wählen Sie das Zertifikat aus und klicken Sie auf die Schaltfläche Entfernen. Das Zertifikat wird sofort aus der Liste gelöscht. Import eines lokalen Zertifikats Sie können weitere Zertifikate für Ihr Telefonsystem bereitstellen. Die Zertifikate müssen zuvor auf Ihren Computer heruntergeladen worden sein.
Systemeinstellungen Fallback-Option Falls die Internet-Zeitserver nicht verfügbar sind, können Sie die Uhrzeit manuell einstellen. Geben Sie im Textfeld Systemzeit die Uhrzeit ein. Sobald Sie mit der Bearbeitung begonnen haben, wird die automatische Zeitaktualisierung gestoppt. Als lokaler Zeitserver agieren Sie können den internen Zeitserver zum lokalen Zeitserver für Ihr Netzwerk machen. Wenn es einen Zeitserver gibt, sollten Sie diese Funktion nicht aktivieren.
Seite 70
Systemeinstellungen Backup verfügbar für vorherige Version Sie können die Firmware downgraden, indem Sie eine ältere Version installieren. Bei der Instal- lation einer neuen Firmware erstellt das System automatisch eine Datensicherung der aktuellen Firmware. Wenn Sie später auf diese Version downgraden, wird die Datensicherung auf dem System installiert.
Systemeinstellungen Speichern und wiederherstellen Auf dieser Seite können Sie die Systemkonfiguration speichern und wiederherstellen. Sie steht für die Benutzerrollen admin und user zur Verfügung. Benutzer mit der Rolle user können Einstellungen sichern, aber nicht wiederherstellen. Einstellungen System Einstellungen sichern Nach der Konfiguration des Telefonsystems und nach allen Änderungen an der Konfiguration, insbesondere dem An- und Abmelden von Mobilteilen, sollten Sie die letzten Einstellungen in einer Datei auf dem Computer speichern, damit das aktuelle System bei Problemen schnell wiederhergestellt werden kann.
Seite 72
Systemeinstellungen Server Geben Sie die Adresse des Servers ein, an den die Sicherung gesendet werden soll. Die URL muss mit einem Schrägstrich (/) enden, sonst wird das Hochladen mit SFTP nicht gestartet. Beispiel: sftp://192.168.178.200/ The system creates a backup file with the following name: <MAC address>_<software version>_YYYY_MM_DD_device-settings Sie können den Namen auch direkt ingeben: Beispiel: sftp://192.168.178.200/system_backup.cfg...
Interne Anrufe zwischen angemeldeten Mobilteilen sind möglich. Die Netzwerkkonfi- guration wird auf dynamische IP-Adressierung gesetzt. All in one ist die Standardkonfiguration für ein Gigaset N610 IP PRO. Alle drei Kompo- nenten sind in einem Gerät aktiv (Integrator + DECT-Manager + Basisstation).
Systemeinstellungen Gerät zurücksetzen Klicken Sie auf die Schaltfläche Zurücksetzen auf, um das Gerät gemäß der Auswahl in Gerät zurücksetzen auf auf Werkseinstellungen zurückzusetzen . . . es wird ein Dialog-Fenster zur Bestätigung geöffnet bestätigen Sie mit Auf der Seite Einstellungen sichern können Sie jetzt die aktuelle Konfigura- tion auf Ihrem Computer speichern ( S.
DECT-Funkeinstellungen Aufgrund unterschiedlicher Vorschriften in den verschiedenen Ländern müssen DECT-Geräte unterschiedliche Frequenzbereiche nutzen, damit sie mit DECT-Systemen in anderen Bereichen kompatibel sind. Sie können den Frequenzbereich des N610 IP PRO an die Anforderungen Ihrer Region anpassen. DECT-Frequenzband Wählen Sie das in Ihrer Region verwendete Funkfrequenzband aus.
Diagnose und Fehlerbehebung Diagnose und Fehlerbehebung Statusinformationen Die Statusseite bietet wichtige Informationen über den Systembetrieb und die beteiligten Geräte. Status Überblick Folgende Informationen werden bereitgestellt: • Integrator-Status Gerätename • Geräterolle • MAC-Adresse • IP-Adresse • DECT-Frequenzband • DECT PARI • Firmware-Version •...
Diagnose und Fehlerbehebung Verwaltung Bei einigen Einträgen können Sie direkt zur passenden Seite des Web-Konfigurators springen. Klicken Sie auf die Schaltfläche neben dem entsprechenden Eintrag in der Tabelle. Statistiken der Basisstationen Auf dieser Seite werden zu Diagnosezwecken Zähler für verschiedene Ereignisse angezeigt, die die Basisstation betreffen, z.
Seite 78
Diagnose und Fehlerbehebung Statistics Conn Anzahl der aufgebauten Verbindungen auf DECT-MAC-Layer Zum Beispiel durch Benutzer-Aktionen: VoIP-Anrufe, Zugriffe auf ein Online-Telefonbuch, Internet-Verbindungen, usw. Oder durch System-Aktionen: Aktualisierung der Ruhe-Displays, Datum/Zeit-Synchronisation, Lokalisierung der Mobilteile für Roaming, usw. Ho Setup Anzahl der eingehenden Handover Ho release Anzahl der ausgehenden Handover Gesprächsabbrüche...
Diagnose und Fehlerbehebung Statistik zurücksetzen Klicken Sie auf Alles zurücksetzen . . . die Zähler in der Tabelle werden auf 0 zurückgesetzt. Liste filtern Wählen Sie im Optionsmenü Spalte auswählen die Spalte aus, für die Sie einen Filter einstellen möchten. Beachten Sie, dass Spalten ausgeblendet sein könnten. Geben Sie im Textfeld die Filterkriterien ein Klicken Sie auf Filter .
Diagnose und Fehlerbehebung Ereignisse Die Seite enthält Informationen zu Ereignissen im Systembetrieb. Sie steht für die Benutzerrollen admin und user Verfügung. Benutzer mit der Rolle user können keine Einträge löschen. Status Statistics Ereignisse Zeitstempel Datum und Zeitpunkt des Ereignisses DECT-Manager betroffener DECT-Manager Ereignistyp z.
Diagnose und Fehlerbehebung Systemprotokoll und SNMP-Manager Im Systemprotokoll (SysLog) werden Informationen über ausgewählte Prozesse des Telefonsys- tems im laufenden Betrieb gesammelt und zum konfigurierten SysLog-Server gesendet. Es steht nur für die Benutzerrolle admin zur Verfügung. Einstellungen System System-Log System-Log aktivieren Aktivieren/deaktivieren Sie das Kontrollkästchen, um die Protokollierungsfunktion zu akti- vieren bzw.
N610 IP PRO Standard-Konfiguration Benutzername: admin Authentifizierungsprotokoll: Passwort: snmp-admin Privacy-Protokoll: Zieladresse für SNMP-Traps (IP-Adresse und Port des SNMP-Managers): 0.0.0.0:162 SNMP-Manager Konfigurationsbeispiel Zielsystem: IP-Adresse des N610 IP PRO Benutzername: admin Ziel-Port: Sicherheits-Level: Auth, Priv Authentifizierungs-Protokoll: Authentifizierungs-Passwort: snmp-admin Privacy-Protokoll: AES128 Privacy-Passwort: snmp-admin...
Diagnose und Fehlerbehebung Diagnose Für Diagnosezwecke können Sie einen Speicherabzug (Dump) mit unterschiedlichem Inhalt erstellen. Ein Speicherabzug kann Software-Entwicklern und Systemadministratoren dabei helfen, Probleme, die zu Systemfehlern führen können, zu diagnostizieren, zu identifizieren und zu lösen. Status Ereignisse Diagnostik Es wird ein Standard-Set von Diagnoseinformationen heruntergeladen. Sie können zusätzlich die folgenden Optionen hinzufügen: Core dump Schließt den Core-Dump einer abgestürzten Anwendung ein,...
Wenn an der Basisstation interne Telefonie erlaubt ist (Geräterolle All in one + internal telephony - dynamic IP), sind auch interne Gespräche zwischen den Mobilteilen möglich. Für die Internet-Telefonie nutzt das N610 IP PRO eine VoIP-Telefonanlage oder die Dienste eines VoIP-Providers. Die Verfügbarkeit einiger Telefonfunktionen hängt davon ab, ob diese von der Telefonanlage bzw.
Mobilteil an einer N610 IP PRO Basisstation nutzen Aus der Anrufliste wählen Die Anruflisten enthalten die zuletzt angenommenen, abgehenden und verpassten Anrufe. Anruflisten Liste auswählen Eintrag auswählen Abheben-Taste drücken Die Liste Entgangene Anrufe kann auch durch Drücken der Nachrichtentaste geöffnet werden.
Mobilteil an einer N610 IP PRO Basisstation nutzen Gruppenannahme Sie können auch eingehende Anrufe für die Gruppe annehmen. Die Gruppenannahme muss aktiviert sein, und die Rufnummer bzw. SIP-URI der Gruppe muss eingegeben werden. Dies muss für das Mobilteil im Web-Konfigurator im Abschnitt Gruppenruf annehmen konfiguriert werden ( S.
Mobilteil an einer N610 IP PRO Basisstation nutzen Konferenz Sie können mit zwei Partnern gleichzeitig telefonieren. Wählen Sie während eines externen Gesprächs die Nummer eines zweiten Teilnehmers (Rückfragegespräch) oder nehmen Sie einen anklopfenden Anrufer an . . . Dann: Konferenz starten: Konfer.
Mobilteil an einer N610 IP PRO Basisstation nutzen Eingehende Anrufe Ein eingehender interner Anruf wird im Display mit der internen Rufnummer und dem internen Namen des anrufenden Mobilteils angezeigt. Zum Annehmen des Anrufs Abheben-Taste drücken. Klingelton abschalten: Ruf aus . . . Den Anruf können Sie so lange annehmen, wie er auf dem Display angezeigt wird.
Die Telefonbücher werden mit den im Web-Konfigurator angegebenen Bezeichnungen angezeigt. Beispiel für die Handhabung eines Firmentelefonbuchs am Mobilteil S. 98 Wenn Mobilteile mit einem N610 IP PRO Gerät verbunden sind, ist es nicht möglich, Einträge aus dem lokalen Telefonbuch auf ein anderes Mobilteil zu übertragen.
Mobilteil an einer N610 IP PRO Basisstation nutzen Netzanrufbeantworter nutzen Der Netzanrufbeantworter nimmt eingehende Anrufe auf der entsprechenden Leitung (entsprechende VoIP-Rufnummer) an. Voraussetzungen Um dem Benutzer das Abhören von Sprachnachrichten zu ermöglichen, die auf einem Netzan- rufbeantworter gespeichert sind, sind die folgenden Einstellungen erforderlich: In der VoIP-Telefonanlage Richten Sie für die VoIP-Verbindung, die dem Mobilteil zugeordnet werden soll, einen Netz-...
LDAP-Telefonbuch – Konfigurationsbeispiel LDAP-Telefonbuch – Konfigurationsbeispiel Damit die Einträge aus einem LDAP-Telefonbuch auf den Mobilteilen angezeigt werden, müssen Sie den LDAP-Client des Telefons konfigurieren. Dazu sind folgende Schritte erforderlich: • Zugang zum LDAP-Server und zur LDAP-Datenbasis einrichten • Attribute festlegen, die angezeigt werden sollen ( S.
Seite 92
LDAP-Telefonbuch – Konfigurationsbeispiel Geben Sie die Zugangsdaten für den LDAP-Server ein. Serveradresse IP-Adresse bzw. Domain-Name des LDAP-Servers, z. B. 10.25.62.35 oder ldap.example.com Serverport Port, auf dem der LDAP-Server Anfragen von den Clients erwartet. Normalerweise wird Port-Nummer 389 verwendet (Standardeinstellung). Benutzername / Passwort Zugangsdaten für den LDAP-Server Es können auch separate Zugangsdaten für jedes Mobilteil verwendet werden S.
LDAP-Telefonbuch – Konfigurationsbeispiel Beispiele: Startpunkt: Objekt PhoneBook, in der Domäne example.com Definition: cn=PhoneBook,dc=example,dc=com Startpunkt: Objekt PhoneBook im Unterverzeichnis sales/support, in der Domäne example.sales.com. Definition: cn=PhoneBook,o=support,ou=sales,dc=example,dc=sales,dc=com Filter Mithilfe von Filtern definieren Sie Kriterien, nach denen das Telefon in der LDAP-Datenbasis nach bestimmten Objekten sucht.
Seite 94
LDAP-Telefonbuch – Konfigurationsbeispiel Filterformat Ein Filter besteht aus mindestens einem Kriterium. Ein Kriterium definiert das LDAP-Attribut, in dem nach der eingegebene Zeichenfolge gesucht werden soll, z. B. sn=%. Das Prozentzeichen (%) ist ein Platzhalter für die Benutzereingabe. Operatoren Folgende Operatoren können verwendet werden, um Filter zu erstellen: Operator Bedeutung Beispiel...
LDAP-Telefonbuch – Konfigurationsbeispiel Sonderzeichen Es können auch Einträge gefunden werden, die Sonderzeichen enthalten. Wenn diese Zeichen innerhalb einer Attributzeichenfolge vorkommen, verwenden Sie einen Backslash (\) und einen zweistelligen Hex-ASCII-Code wie folgt: Sonderzeichen ASCII-Code Sonderzeichen ASCII-Code & < > Beispiel (givenName=James \28Jim\29) findet jeden Eintrag, bei dem der Wert des Attributs givenName (Vorname) gleich „James (Jim)“...
LDAP-Telefonbuch – Konfigurationsbeispiel Nummernfilter Der Nummernfilter bestimmt, welche Attribute bei der automatischen Suche nach einem Tele- fonbucheintrag verwendet werden. Die automatische Suche erfolgt bei der Eingabe einer Rufnummer und bei einem eingehenden Anruf mit Rufnummernanzeige. Wenn für eine Rufnummer ein Eintrag gefunden wird, zeigt das Display anstelle der Nummer den Namen an. Es werden nur dann Einträge gefunden und angezeigt, wenn die gespeicherte Rufnummer genau mit der eingegebenen Rufnummer übereinstimmt.
LDAP-Telefonbuch – Konfigurationsbeispiel Auf Mobilteilen bzw. Telefonen verfügbare Attribute Die folgende Tabelle zeigt die Attribute, die für einen Telefonbucheintrag auf einem Mobilteil oder Telefon verwendet werden können. Die Menge der Attribute, die tatsächlich angezeigt werden, hängt dabei selbstverständlich vom jeweiligen Mobilteil ab. Attribute eines Telefonbucheintrags Attributbezeichnung in der LDAP-Datenbasis Vorname...
LDAP-Telefonbuch – Konfigurationsbeispiel Anzeige auf den Mobilteilen Wenn im Web-Konfigurator LDAP-Telefonbücher eingerichtet sind, stehen diese auf den Mobil- teilen mit den folgenden Funktionen zur Verfügung: • Telefonbuch durchblättern oder Telefonbucheinträge suchen • Telefonbucheinträge mit Detailangaben anzeigen (kein Bearbeiten oder Löschen) •...
LDAP-Telefonbuch – Konfigurationsbeispiel Das LDAP-Telefonbuch wird gemäß den folgenden Regeln Unser Telefonbuch angezeigt: • Die Suche beginnt in dem Verzeichnis/Unterverzeichnis, das Albert auf dem LDAP-Server als Suchbasis definiert wurde und im Bond Web-Konfigurator mit dem Parameter LDAP-Suchbasis (BaseDN) angegeben ist ( S.
LDAP-Telefonbuch – Konfigurationsbeispiel Eine Nummer aus dem Telefonbuch wählen den gewünschten Telefonbucheintrag auswählen. Brown, Charly Abheben-Taste drücken. Wenn nur eine Rufnummer Telefon (Büro): gespeichert ist, wird diese gewählt. Sind mehrere Rufnum- 0987654321 mern vorhanden, werden diese in einer Auswahlliste ange- Telefon (Mobil): zeigt.
Lesen Sie vor Gebrauch die Sicherheitshinweise und die Bedienungsanleitung. Die ausführlichen Bedienungsanleitungen aller Telefone und Telefonanlagen sowie des Zubehörs stellen wir Ihnen online unter gigaset.com/pro in der Rubrik Support zur Verfügung. Damit helfen wir, Papier zu sparen, und bieten jederzeit schnellen Zugriff auf die gesamte und aktuelle Dokumentation.
Dieses Gerät ist für den weltweiten Betrieb vorgesehen, außerhalb des Europäischen Wirtschaftsraums (mit Ausnahme der Schweiz) in Abhängigkeit von nationalen Zulassungen. Länderspezifische Besonderheiten sind berücksichtigt. Hiermit erklärt die Gigaset Communications GmbH, dass folgende Funkanlagentypen der Richt- linie 2014/53/EU entsprechen: Gigaset N610 IP PRO Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse...
Anhang Hinweis zur Entsorgung Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushalt- abfall entsorgt werden, sondern muss einer Verkaufsstelle oder an einem Sammel- punkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden gemäss Verordnung über die Rückgabe, Rücknahme und Entsorgung elektri- scher und elektronischer Geräte (VREG).
Technische Daten Technische Daten Spezifikationen Stromverbrauch N610 IP PRO (Basisstation) < 3,8 W Allgemeine Spezifikationen Power over Ethernet PoE IEEE 802.3af < 3,8 W (Klasse 1) LAN-Schnittstelle RJ45 Ethernet, 10/100 Mbit/s Schutzklasse IP20 Umgebungsbedingungen für den Betrieb +5°C bis +45°C in geschlossenen Räumen;...
