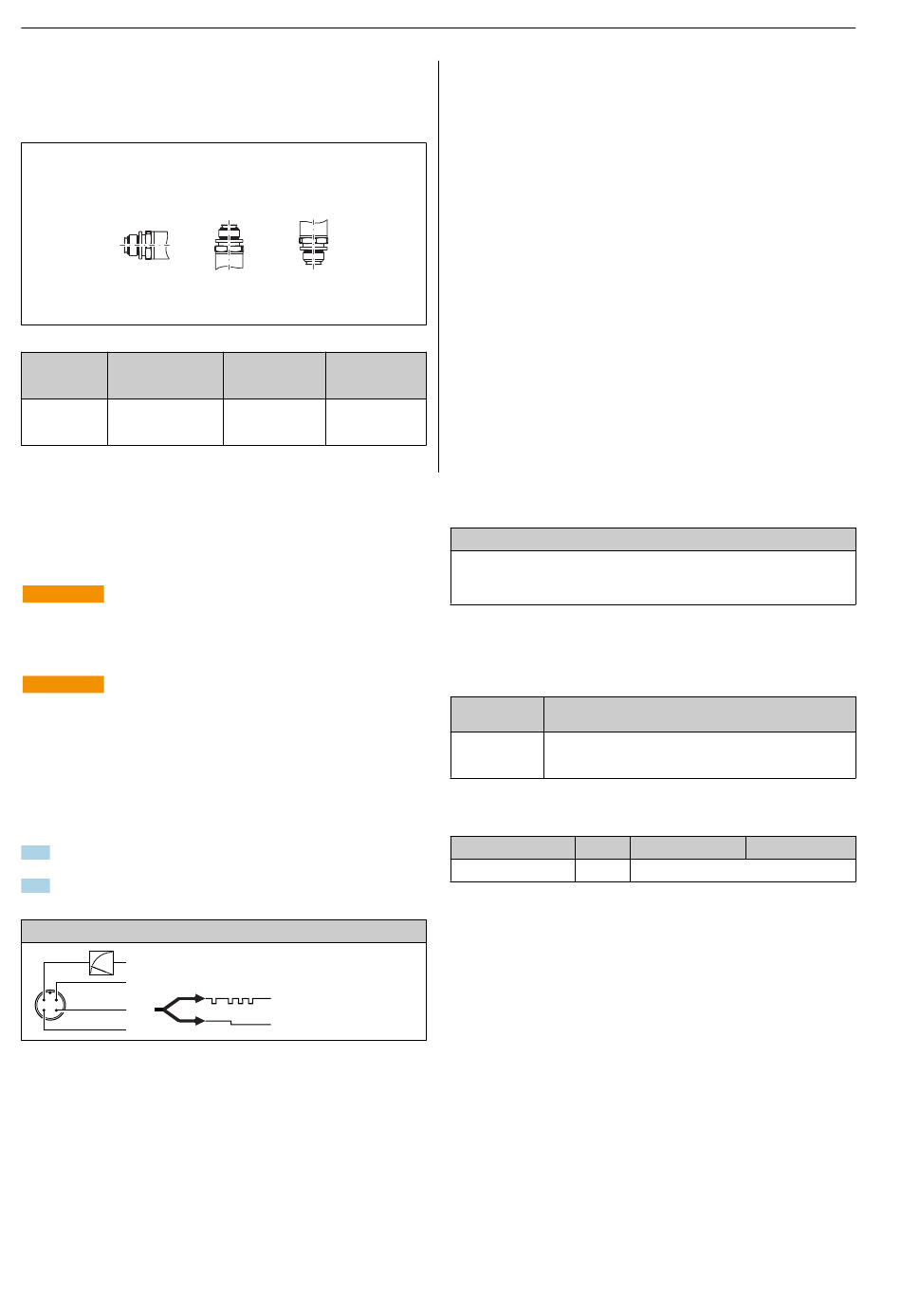

Einfluss der Einbaulage
Die Einbaulage ist beliebig, kann aber eine Nullpunktverschiebung verursachen,
d.h. bei leerem oder teilbefülltem Behälter zeigt der Messwert nicht Null an,
siehe Betriebsanleitung.
A
Typ Achse der Prozess-
membrane horizontal
(A)
PMP23 Kalibrationslage, kein
Einfluss
Elektrischer Anschluss
Anschluss Messeinheit
Klemmenbelegung
L WARNUNG
Verletzungsgefahr durch unkontrolliert ausgelöste Prozesse!
‣
Vor dem Anschließen des Gerätes Versorgungsspannung ausschalten.
‣
Sicherstellen, dass keine nachgelagerten Prozesse unbeabsichtigt gestartet
werden.
WARNUNG
L
Einschränkung der elektrischen Sicherheit durch falschen Anschluss!
‣
Gemäß IEC/EN61010 ist für das Gerät ein geeigneter Trennschalter vorzuse-
hen.
‣
Gerät muss mit einer Feinsicherung 500 mA (träge) betrieben werden.
‣
Beim Einsatz des Messgerätes in einem eigensicheren Stromkreis (Ex ia)
wird der maximale Strom durch das Messumformerspeisegerät auf Ii = 100
mA begrenzt.
‣
Schutzschaltungen gegen Verpolung sind eingebaut.
Gerät gemäß folgender Reihenfolge anschließen:
1. Prüfen, ob die Versorgungsspannung mit der am Typenschild angegebe-
nen Versorgungsspannung übereinstimmt.
2. Gerät gemäß folgender Abbildung anschließen.
Stecker M12
L+
2 1
C/Q
3 4
L–
2
B C
Prozessmembrane Prozessmembrane
zeigt nach oben (B) zeigt nach unten
(C)
Bis zu Bis zu
+4 mbar –4 mbar
(+0,058 psi) (–0,058 psi)
IO-Link
SIO
Montageort
Druckmessung in Gasen
Gerät mit Absperrarmatur oberhalb des Entnahmestutzens montieren, damit
eventuelles Kondensat in den Prozess ablaufen kann.
Druckmessung in Dämpfen
Bei Druckmessung in Dämpfen Wassersackrohr verwenden. Das Wassersackrohr
reduziert die Temperatur auf nahezu Umgebungstemperatur. Gerät mit Absperr-
armatur auf gleicher Höhe des Entnahmestutzens montieren.
Max. zulässige Umgebungstemperatur des Transmitters beachten!
Druckmessung in Flüssigkeiten
Gerät mit Absperrarmatur auf gleicher Höhe des Entnahmestutzens montieren.
Füllstandsmessung
• Das Gerät immer unter dem tiefsten Messpunkt installieren.
• Das Gerät nicht an folgende Positionen installieren:
• im Füllstrom
• im Tankauslauf
• im Ansaugbereich einer Pumpe
• oder an einer Stelle im Tank, auf die Druckimpulse des Rührwerks treffen
können.
Stecker M12
1 Versorgungsspannung +
2 4-20 mA
3 Versorgungsspannung -
4 C/Q (IO-Link Kommunikation oder SIO-Modus)
Weitere Anschlussmöglichkeiten, siehe Betriebsanleitung.
Versorgungsspannung
Elektronikvari- Versorgungsspannung
ante
IO-Link 10...30 V DC
Die IO-Link Kommunikation ist erst ab einer Versorgungsspannung
von 18 V gewährleistet.
Stromaufnahme und Alarm-Signal
Elektronikvariante Gerät
IO-Link PMP23
1) Bei MAX Alarm (Werkeinstellung)
Stromaufnahme Alarm-Signal
Maximale Stromaufnahme: ≤ 300 mA
