BURG WÄCHTER secuENTRY pro ENTRY 7000 CYL Ersteinrichtung Seite 9

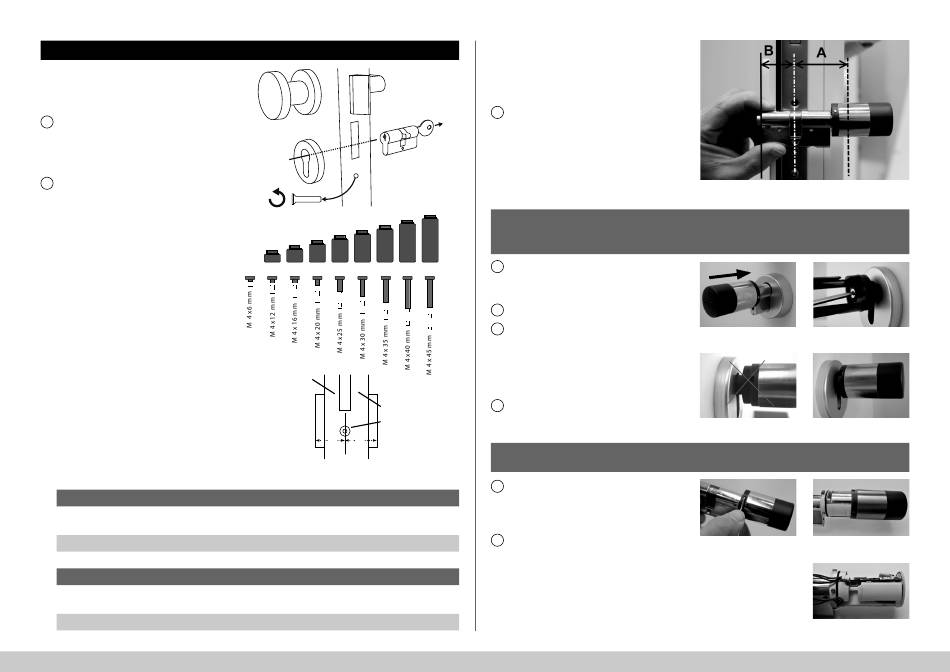

Montage des ENTRY 7000 CYL
Im Folgendem wird Ihnen der Einbau
des ENTRY 7000 CYL erklärt. Bitte lesen
Sie vor der Montage die Montageanlei-
tung sorgfältig durch.
1 Entfernen Sie den vorhandenen
Türschloss-Zylinder, indem Sie die
Stulpschraube in der Tür lösen und den
Zylinder mit eingestecktem Schlüssel
herausziehen (Abb. 1).
Das Grundmaß des Zylinders beträgt
2
je Seite 30 mm. Im Auslieferzustand
hat der Zylinder auf der Außenseite
die Grundmaßlänge von 30 mm, der
Außenknauf ist bereits vormontiert.
Dem Zylinder beigefügt ist ein Adap-
tersatz, der es Ihnen ermöglicht den
Zylinder auf Türdicken bis 130 mm
(67,5 / 62,5 / gemessen Mitte Stulp-
schraube) anzupassen. Passend zu
den Adapterlängen liegen Ihrem Set
die entsprechenden Schrauben bei
(Abb. 2).
!
Tipp: Auf der dem Zylinder beiliegen-
den Montageanleitung, finden Sie die
Abbildungen der Adapter und Schrau-
ben in 1:1-Größe.
!
Tipp: Bei besonders dicken Türen, wenn
die Nutzung der größeren Adapter
nötig ist und der Zylinder auf einem
langen Hebel etwas locker sitzt, können
Sie ihn optional mit den Zylinderver-
längerung (die beiliegenden, weißen
Kunststoffhülsen) stabilisieren. Schie-
ben Sie die Hüse dazu in den Schacht
unterhalb des Zylinders in die Tür. Kür-
zen Sie die Länge der Hülse bei Bedarf.
Ohne Adapter Adapter 1
Maß A; B <= 29,5 -
29mm 34 mm
Schraube M4 x 6 mm M4 x 12 mm
Adapter 5
Maß A; B 48 -
52,5 mm
Schraube
M4 x 30 mm
9 I Deutsch
1.
DO NOT TAKE
OUT SCREWS
Tür-Außenseite
Tür-Innenseite
Stulpschraube
A B
Adapter 2 Adapter 3 Adapter 4
34,5 - 39 - 43 - 47,5mm
38,5mm 42,5mm
M4 x 16 mm M4 x 20 mm M4 x 25 mm
Adapter 6 Adapter 7 Adapter 8
53 - 58 - 63 -
57,5 mm 62,5 mm 67,5mm
M4 x 35 mm M4 x 40 mm M4 x 45 mm
Tab.1: Benötigte Adapter
!
Achtung! Es ist darauf zu achten, dass
der Innenknauf nirgendwo ansto-
ßen darf, da in diesem Fall der Knauf
brechen kann. Das Schloss darf weder
gefettet noch geölt werden.
Gehen Sie beim Einbau wie folgt vor:
3
Zylinder an die Tür halten um festzustel-
2. len, ob ein Adapter benötigt wird. Alter-
nativ kann die Tür inkl. der Beschläge
vermessen werden (Maß A; B). Sollten
Sie die Gummiabdeckungen für die Pro-
Abb. 1
filzylinderlochung nutzen, müssen Sie
jeweils 2 mm auf diese Maße addieren.
Montage
für Türen deren Dicke inkl. Beschlag kleiner als 29 mm auf der Außenseite ist und bei denen
der Zylinder von außen nach innen durch die Profilzylinderöffnung geschoben werden kann.
1 Schieben Sie den Zylinder von außen
nach innen durch die Profilzylinderöff-
nung (Abb. 1).
2 Zylinder mit der Stulpschraube fixieren.
Innenknauf auf den Zylinder bzw. den
3
entsprechenden Adapter stecken und
mit der entsprechenden Schraube
festschrauben (Abb. 2). Die Tabelle 1
Abb. 2
(Seite 9) liefert die entsprechenden
Abstufungen.
4
Schieben Sie die Hülse auf den Innen-
knauf und rasten Sie diese ein (Abb. 3/
Abb. 4).
Montage
Abb. 3
für Türen deren Dicke inkl. Beschlag größer als 29 mm auf der Außenseite ist.
Drücken Sie mit der Demontagezange
1
die Rastnasen des Knaufes zusammen
und ziehen Sie die Hülse ab (Abb. 1/
Abb. 2).
Ziehen Sie vorsichtig den Stecker ab
2
(Abb. 3).
Abb. 4
Abb. 1 Abb. 2
Low strength.
max. ca. 0,4 Nm
Abb. 3 Abb. 4
Abb. 1 Abb. 2
Abb. 3
secuENTRY pro | ENTRY 7000 CYL
