3. VERWENDUNG MIT DEM RASPBERRY PI
Pinbelegung
Da der Raspberry Pi keinen Analogen Eingänge besitzt, müssen wir einen
externen Analog / Digital Wandler verwenden. In diesem Beispiel verwen-
den wir den Com-KY053ADC von Joy-it.

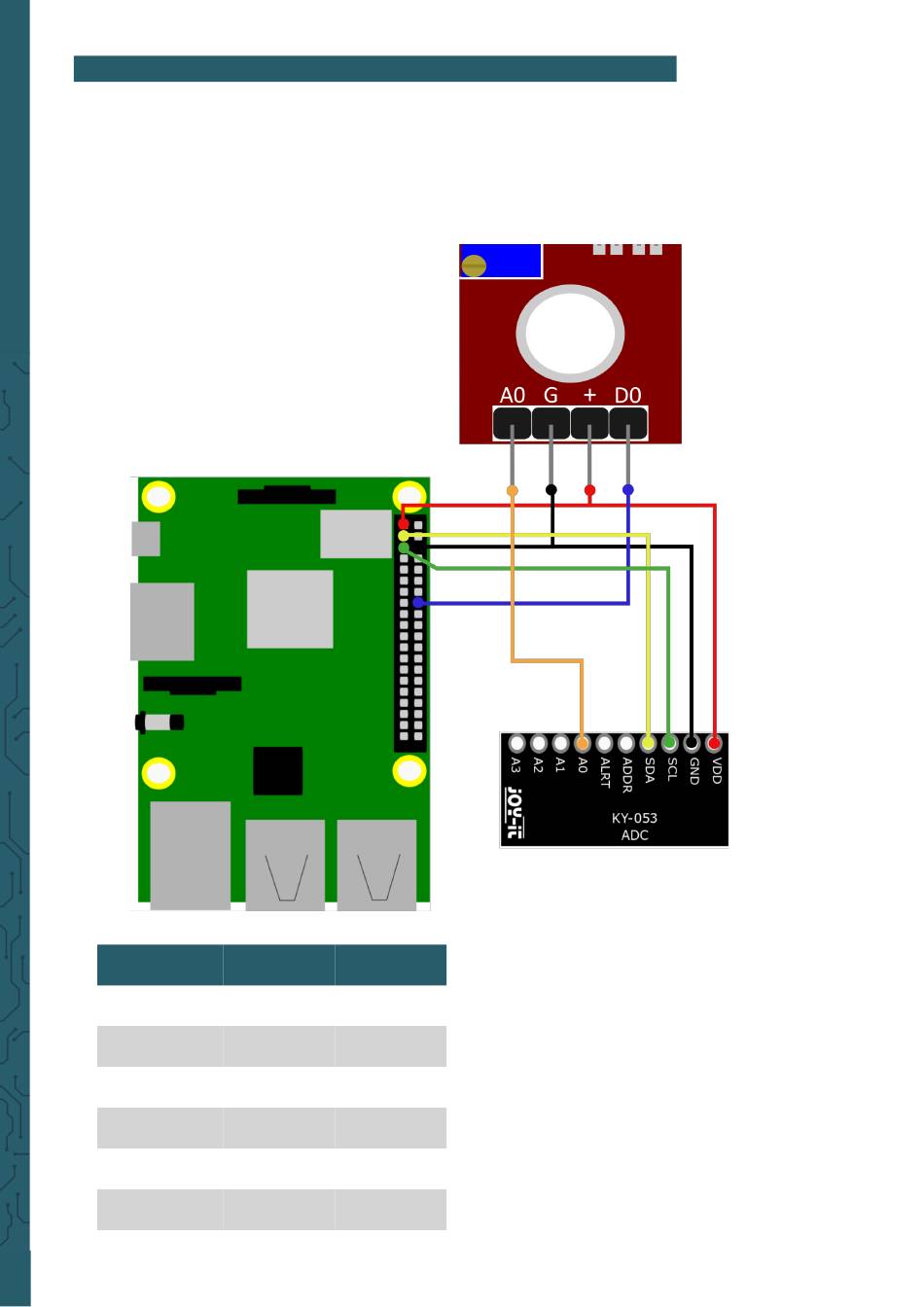

Schließen Sie Ihren Sensor wie im Schaubild und der Tabelle zusehen an
Ihren Raspberry Pi an.
Raspberry Pi
KY-024LM
3,3 V
GND
Pin 16
D0
A0
SCL (Pin 5)
SDA (Pin 3)
ADC
+
VDD
G
GND
A0
SCL
SDA
