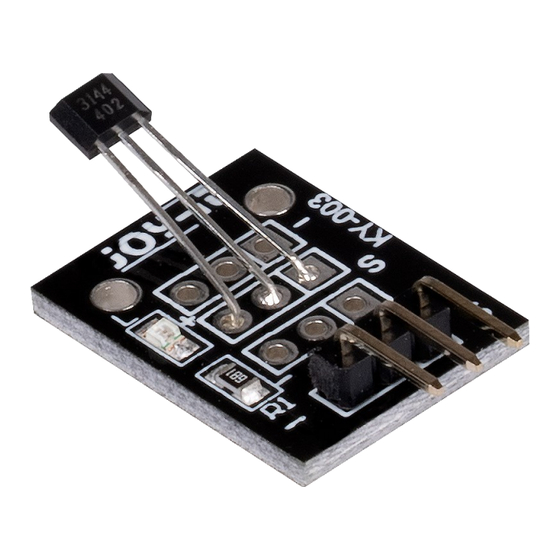

HALL MAGNETFELDSENSOR
SEN-KY003HMS
1. ALLGEMEINE INFORMATIONEN
Sehr geehrte/r Kunde/in,
vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im
Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der
Verwendung zu beachten ist.
Sollten Sie während der Verwendung unerwartet auf Probleme stoßen,
so können Sie uns selbstverständlich gerne kontaktieren.
www.joy-it.net
Pascalstr. 8 47506 Neukirchen-Vluyn
Werbung
Verwandte Anleitungen für Joy-it SEN-KY003HMS
Inhaltszusammenfassung für Joy-it SEN-KY003HMS
- Seite 1 HALL MAGNETFELDSENSOR SEN-KY003HMS 1. ALLGEMEINE INFORMATIONEN Sehr geehrte/r Kunde/in, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden zeigen wir Ihnen, was bei der Inbetriebnahme und der Verwendung zu beachten ist. Sollten Sie während der Verwendung unerwartet auf Probleme stoßen, so können Sie uns selbstverständlich gerne kontaktieren.
- Seite 2 Ihren Arduino an. Für optimale Ergebnisse sollten Sie einen Pullup Widerstand (ca. 10 kΩ) zwischen der Signalleitung des Sensors und der 5 V Leitung verwenden. Arduino Sensor GND - VCC + Pin 7 Signal www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 3 // und gibt diese auf der seriellen Ausgabe aus void loop Digital; //Aktueller Wert wird ausgelesen Digital = digitalRead (Digital_Eingang); Serial.print ("Magnetfeld"); if(Digital==1) Serial.println (" nicht erkannt"); else Serial.println (" erkannt"); Serial.println ("--------------------------------------------"); delay (1000); www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
- Seite 4 Schließen Sie Ihren Sensor, wie im Schaubild und der Tabelle zusehen an einen Voltage Translator und Ihren Raspberry Pi an. Hierbei empfehlen wir den KY-051 Voltage Translator von Joy-IT. Für optimale Ergebnisse sollten Sie einen Pullup Widerstand (ca. 10 kΩ) zwischen der Signalleitung des Sensors und der 5V Leitung verwenden.
- Seite 5 Erstellen Sie auf Ihrem Raspberry Pi nun eine neue Datei mit dem folgen- dem Befehl: sudo nano SEN-KY003HMS.py Kopieren Sie das nun folgende Codebeispiel in den Editor. Speichern Sie dann die Datei mit der Tastenkombination STRG+O und verlassen Sie die Datei mit der Kombination STRG+X.
-
Seite 6: Sonstige Informationen
Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an Service@joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete...
