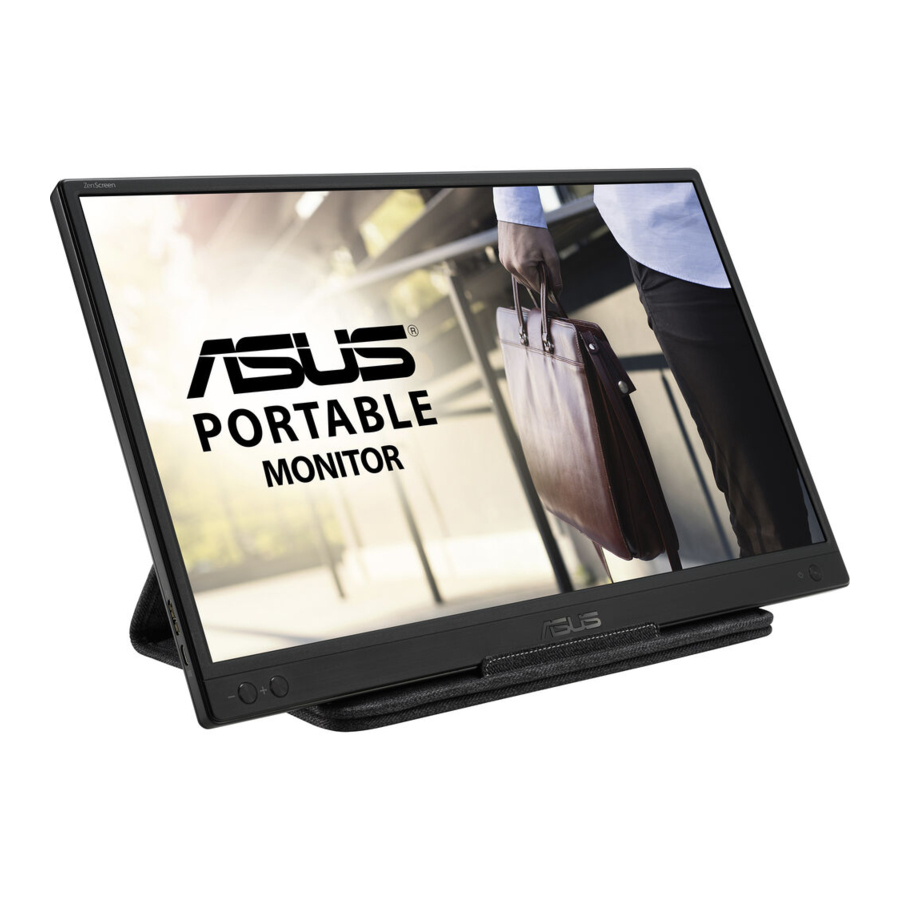

Asus MB166B Service-Handbuch

Explosionszeichnung

Demontage- und Montageverfahren

Vorsichtsmaßnahmen

Bitte lesen Sie die folgenden Vorsichtsmaßnahmen, um Schäden am LCD-Monitor zu vermeiden.
Stellen Sie sicher, dass alle Stromverbindungen getrennt sind. Vergewissern Sie sich, dass der LCD-Monitor ausgeschaltet ist.

Bereiten Sie ein weiches Tuch und einen Schwamm als Arbeitsunterlage vor, um den LCD-Monitor horizontal zu platzieren.

Halten Sie das LCD vorsichtig an den Seiten und berühren oder drücken Sie das Panel NICHT direkt.

Geeignete Werkzeuge

Wählen Sie die geeigneten Werkzeuge für die Demontage und Wiedermontage.

Schraubendreher

Innensechskantschraubendreher

Demontagewerkzeug

Demontageverfahren

Hauptsubsystem

Blende

1. Verwenden Sie das Demontagewerkzeug, um alle Riegel entlang des Randes der BLENDE zu öffnen. (Hinweis: Beschädigen Sie die BLENDE nicht.)

2. Entfernen Sie die BLENDE.


Hauptplatine

1. Entfernen Sie das Mylar und die rot markierten Klebebänder.

2.

3. Trennen Sie alle Kabel, um die Rückabdeckung zu entfernen

4. Lösen Sie die rot markierten Schrauben und entfernen Sie die Platinen.

Beschreibung	Anz.	Anzugsdrehmoment Schraube	Bild & Spez.
Schraube	7	1.2±0.4kgf.cm

Panel

1. Das Panel.

2. Die Platinen.


Montageverfahren

Panel

1. Die Platinen.

2. Das Panel.


Hauptplatine

1. Montieren Sie die Platinen.

Beschreibung	Anz.	Anzugsdrehmoment Schraube	Bild & Spez.
Schraube	7	1.2±0.4kgf.cm

2. Verbinden Sie den Pin

3. Verbinden Sie den Pin, kleben Sie das Mylar auf.

4. Montieren Sie die BLENDE.
   Hinweis: Die BLENDE kann bei der Montage leicht beschädigt werden. Bitte befolgen Sie die folgenden Schritte, um die BLENDE vorsichtig zu montieren.

   Drücken Sie vorsichtig auf die rot markierten unteren Ecken.

   Drücken Sie vorsichtig auf die blau markierten oberen Ecken.

   Drücken Sie die vier Seiten in der unten gezeigten Reihenfolge (1-2-3). Achten Sie darauf, die BLENDE zu schützen. Bitte überprüfen Sie nach der Montage, ob die Blende richtig montiert wurde und stellen Sie sicher, dass die BLENDE nicht beschädigt ist.


Fehlerbehebung

SERVICE UND SUPPORT

Besuchen Sie unsere mehrsprachige Website unter https://www.asus.com/support/

Sicherheitsvorkehrungen

Sicherheitsinformationen

• Bevor Sie den Monitor einrichten, lesen Sie sorgfältig alle Dokumente, die im Lieferumfang enthalten waren.
• Um Brand- oder Stromschlaggefahren zu vermeiden, setzen Sie den Monitor niemals Regen oder Feuchtigkeit aus.
• Versuchen Sie niemals, das Monitorgehäuse zu öffnen. Die gefährlichen Hochspannungen im Inneren des Monitors können zu schweren körperlichen Verletzungen führen.
• Wenn das Netzteil defekt ist, versuchen Sie nicht, es selbst zu reparieren. Kontaktieren Sie einen qualifizierten Servicetechniker oder Ihren Händler.
• Bevor Sie das Produkt verwenden, stellen Sie sicher, dass alle Kabel richtig angeschlossen und die Stromkabel nicht beschädigt sind.
  Wenn Sie Schäden feststellen, kontaktieren Sie sofort Ihren Händler.
• Schlitze und Öffnungen an der Rückseite oder Oberseite des Gehäuses dienen der Belüftung. Blockieren Sie diese Schlitze.
  Platzieren Sie dieses Produkt niemals in der Nähe oder über einem Heizkörper oder einer Wärmequelle, es sei denn, eine ausreichende Belüftung ist gewährleistet.
• Der Monitor sollte nur mit der auf dem Etikett angegebenen Stromquelle betrieben werden. Wenn Sie sich über die Art der Stromversorgung in Ihrem Haus nicht sicher sind, wenden Sie sich an Ihren Händler oder das örtliche Energieversorgungsunternehmen.
• Verwenden Sie den geeigneten Netzstecker, der Ihrer lokalen Stromnorm entspricht.
• Überlasten Sie Steckdosenleisten und Verlängerungskabel nicht. Eine Überlastung kann zu Brand oder Stromschlag führen.
• Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Platzieren Sie den Monitor nicht an einem Ort, an dem er nass werden könnte.
• Stellen Sie den Monitor auf eine stabile Oberfläche.
• Ziehen Sie das Gerät während eines Gewitters oder wenn es längere Zeit nicht verwendet wird, vom Stromnetz. Dies schützt den Monitor vor Schäden durch Überspannungen.
• Stecken Sie niemals Gegenstände in die Schlitze des Monitorgehäuses und verschütten Sie keine Flüssigkeiten darauf.
• Um einen zufriedenstellenden Betrieb zu gewährleisten, verwenden Sie den Monitor nur mit UL-gelisteten Computern, die entsprechend konfigurierte Buchsen mit einer Kennzeichnung zwischen 100-240V AC haben.
• Sollten Sie technische Probleme mit dem Monitor haben, wenden Sie sich an einen qualifizierten Servicetechniker oder Ihren Händler.

Pflege & Reinigung

• Bevor Sie Ihren Monitor anheben oder neu positionieren, ist es ratsam, die Kabel und das Netzkabel zu trennen. Befolgen Sie die richtigen Hebetechniken beim Positionieren des Monitors. Fassen Sie beim Anheben oder Tragen des Monitors die Kanten des Monitors an. Heben Sie das Display nicht am Standfuß oder am Kabel an.
• Reinigung. Schalten Sie Ihren Monitor aus und ziehen Sie das Netzkabel ab. Reinigen Sie die Monitoroberfläche mit einem fusselfreien, nicht scheuernden Tuch. Hartnäckige Flecken können mit einem leicht angefeuchteten Tuch und mildem Reiniger entfernt werden.
• Vermeiden Sie die Verwendung von Reinigern, die Alkohol oder Aceton enthalten. Verwenden Sie einen Reiniger, der für LCDs bestimmt ist. Sprühen Sie Reiniger niemals direkt auf den Bildschirm, da er in den Monitor tropfen und einen Stromschlag verursachen kann.

Die folgenden Symptome sind bei diesem Monitor normal

• Der Bildschirm kann während der ersten Verwendung aufgrund der Natur des Fluoreszenzlichts flackern. Schalten Sie den Netzschalter aus und wieder ein, um sicherzustellen, dass das Flackern verschwindet.
• Je nach verwendetem Desktop-Muster kann die Bildschirmhelligkeit leicht ungleichmäßig sein.
• Wenn dasselbe Bild stundenlang angezeigt wird, kann nach dem Bildwechsel ein Nachbild des vorherigen Bildschirms bestehen bleiben. Der Bildschirm erholt sich langsam, oder Sie können den Netzschalter für mehrere Stunden ausschalten.
• Wenn der Bildschirm schwarz wird oder blinkt oder nicht mehr funktioniert, wenden Sie sich an Ihren Händler oder ein Servicecenter, um das Problem zu beheben.
