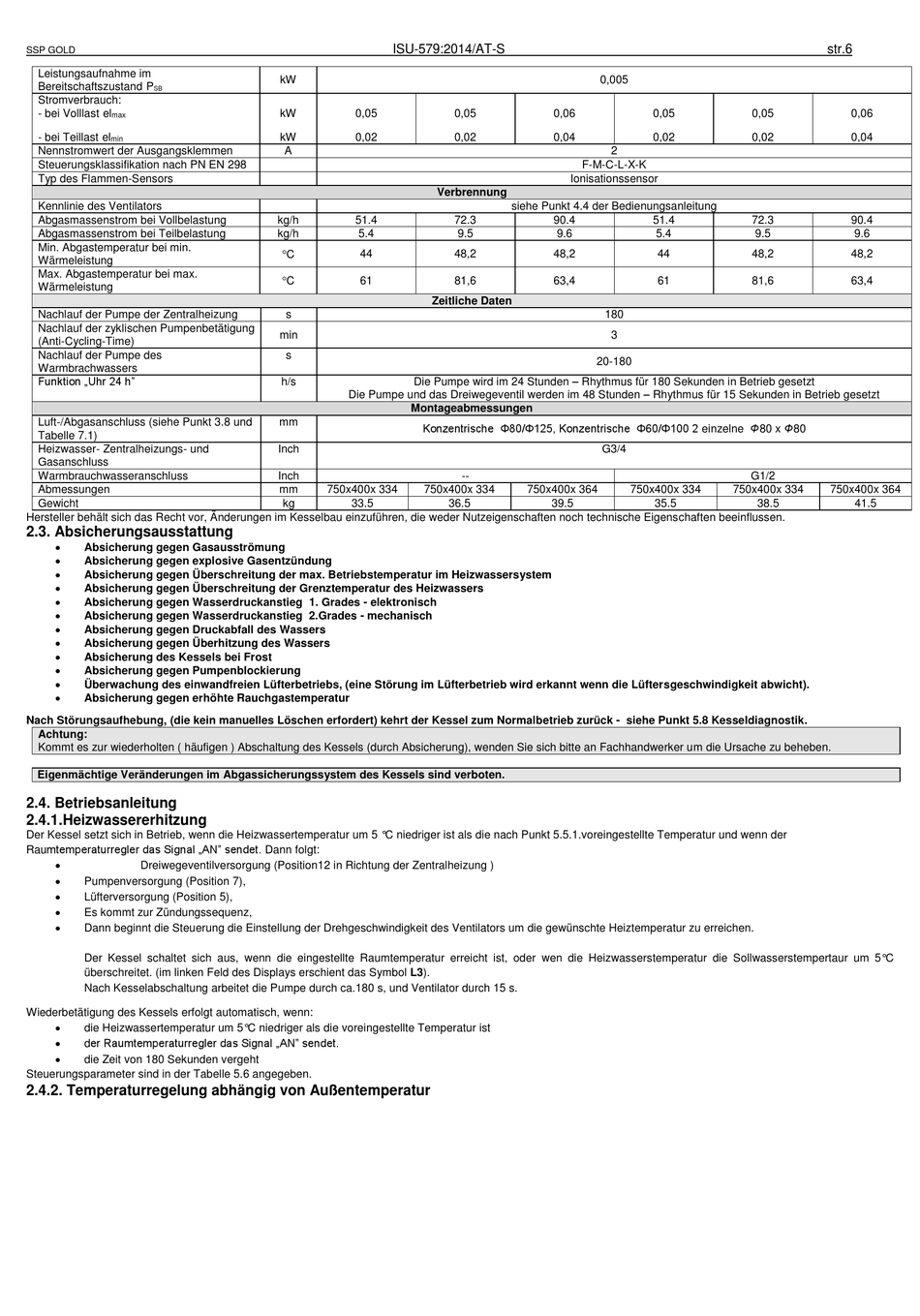

SSP GOLD
Leistungsaufnahme im
Bereitschaftszustand P
SB
Stromverbrauch:
- bei Volllast el
max
- bei Teillast el
min
Nennstromwert der Ausgangsklemmen
Steuerungsklassifikation nach PN EN 298
Typ des Flammen-Sensors
Kennlinie des Ventilators
Abgasmassenstrom bei Vollbelastung
Abgasmassenstrom bei Teilbelastung
Min. Abgastemperatur bei min.
Wärmeleistung
Max. Abgastemperatur bei max.
Wärmeleistung
Nachlauf der Pumpe der Zentralheizung
Nachlauf der zyklischen Pumpenbetätigung
(Anti-Cycling-Time)
Nachlauf der Pumpe des
Warmbrachwassers
Funktion „Uhr 24 h"
Luft-/Abgasanschluss (siehe Punkt 3.8 und
Tabelle 7.1)
Heizwasser- Zentralheizungs- und
Gasanschluss
Warmbrauchwasseranschluss
Abmessungen
Gewicht
Hersteller behält sich das Recht vor, Änderungen im Kesselbau einzuführen, die weder Nutzeigenschaften noch technische Eigenschaften beeinflussen.
2.3. Absicherungsausstattung
Absicherung gegen Gasausströmung
Absicherung gegen explosive Gasentzündung
Absicherung gegen Überschreitung der max. Betriebstemperatur im Heizwassersystem
Absicherung gegen Überschreitung der Grenztemperatur des Heizwassers
Absicherung gegen Wasserdruckanstieg 1. Grades - elektronisch
Absicherung gegen Wasserdruckanstieg 2.Grades - mechanisch
Absicherung gegen Druckabfall des Wassers
Absicherung gegen Überhitzung des Wassers
Absicherung des Kessels bei Frost
Absicherung gegen Pumpenblockierung
Überwachung des einwandfreien Lüfterbetriebs, (eine Störung im Lüfterbetrieb wird erkannt wenn die Lüftersgeschwindigkeit abwicht).
Absicherung gegen erhöhte Rauchgastemperatur
Nach Störungsaufhebung, (die kein manuelles Löschen erfordert) kehrt der Kessel zum Normalbetrieb zurück - siehe Punkt 5.8 Kesseldiagnostik.
Achtung:
Kommt es zur wiederholten ( häufigen ) Abschaltung des Kessels (durch Absicherung), wenden Sie sich bitte an Fachhandwerker um die Ursache zu beheben.
Eigenmächtige Veränderungen im Abgassicherungssystem des Kessels sind verboten.
2.4. Betriebsanleitung
2.4.1.Heizwassererhitzung
Der Kessel setzt sich in Betrieb, wenn die Heizwassertemperatur um 5 °C niedriger ist als die nach Punkt 5.5.1.voreingestellte Temperatur und wenn der
Raumtemperaturregler das Signal „AN" sendet. Dann folgt:
Dreiwegeventilversorgung (Position12 in Richtung der Zentralheizung )
Pumpenversorgung (Position 7),
Lüfterversorgung (Position 5),
Es kommt zur Zündungssequenz,
Dann beginnt die Steuerung die Einstellung der Drehgeschwindigkeit des Ventilators um die gewünschte Heiztemperatur zu erreichen.
Der Kessel schaltet sich aus, wenn die eingestellte Raumtemperatur erreicht ist, oder wen die Heizwasserstemperatur die Sollwasserstempertaur um 5°C
überschreitet. (im linken Feld des Displays erschient das Symbol L3).
Nach Kesselabschaltung arbeitet die Pumpe durch ca.180 s, und Ventilator durch 15 s.
Wiederbetätigung des Kessels erfolgt automatisch, wenn:
die Heizwassertemperatur um 5°C niedriger als die voreingestellte Temperatur ist
der Raumtemperaturregler das Signal „AN" sendet.
die Zeit von 180 Sekunden vergeht
Steuerungsparameter sind in der Tabelle 5.6 angegeben.
2.4.2. Temperaturregelung abhängig von Außentemperatur
ISU-579:2014/AT-S
kW
kW
0,05
kW
0,02
A
Verbrennung
kg/h
51.4
kg/h
5.4
C
44
C
61
Zeitliche Daten
s
min
s
Die Pumpe wird im 24 Stunden – Rhythmus für 180 Sekunden in Betrieb gesetzt
h/s
Die Pumpe und das Dreiwegeventil werden im 48 Stunden – Rhythmus für 15 Sekunden in Betrieb gesetzt
Montageabmessungen
mm
Konzentrische Φ80/Φ125, Konzentrische Φ60/Φ100 2 einzelne Φ80 x Φ80
Inch
Inch
mm
750x400x 334
750x400x 334
kg
33.5
36.5
0,005
0,05
0,06
0,02
0,04
2
F-M-C-L-X-K
Ionisationssensor
siehe Punkt 4.4 der Bedienungsanleitung
72.3
90.4
9.5
9.6
48,2
48,2
81,6
63,4
180
3
20-180
G3/4
--
750x400x 364
39.5
0,05
0,05
0,02
0,02
51.4
72.3
5.4
9.5
44
48,2
61
81,6
G1/2
750x400x 334
750x400x 334
35.5
38.5
str.6
0,06
0,04
90.4
9.6
48,2
63,4
750x400x 364
41.5
