SSP GOLD

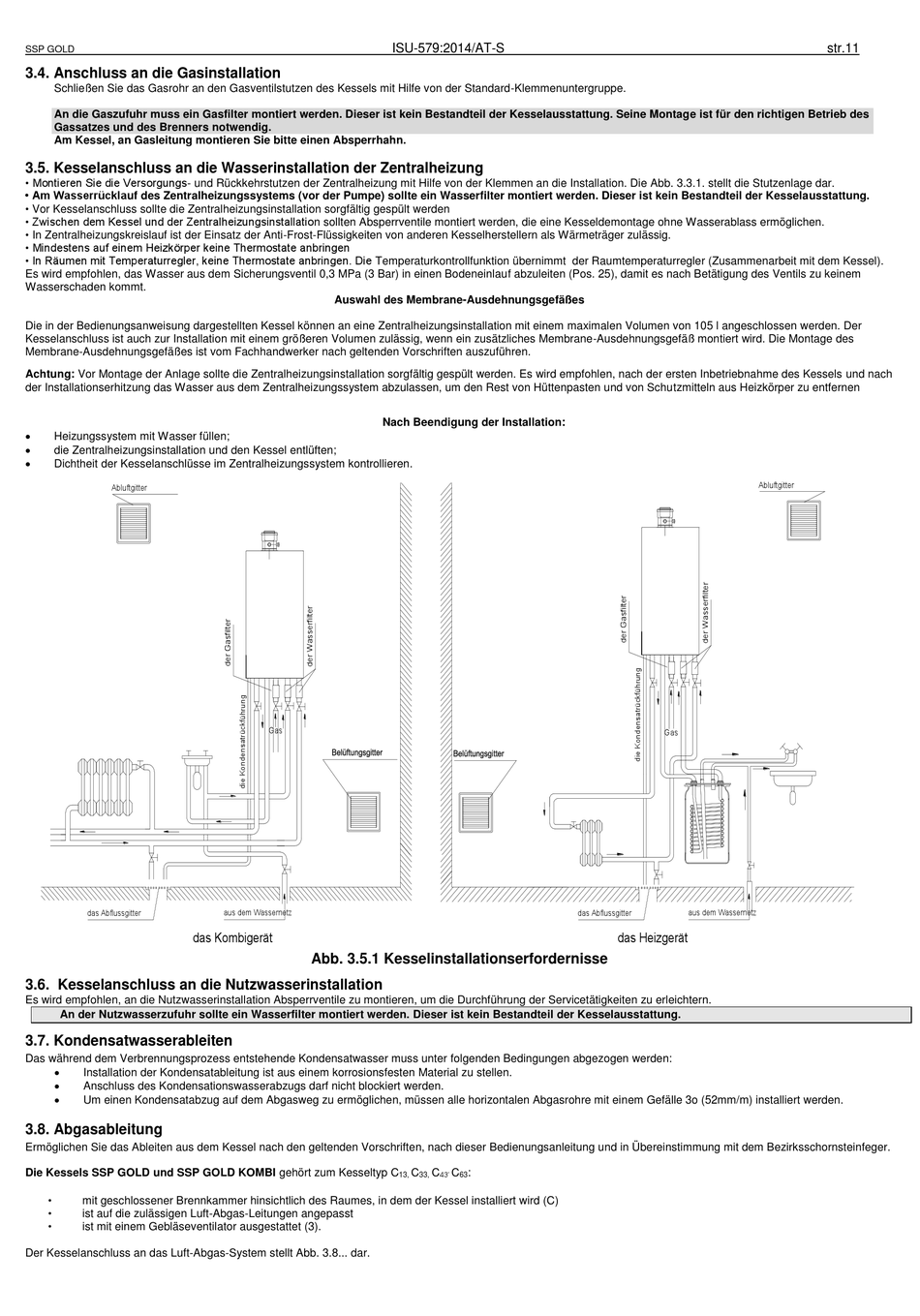

3.4. Anschluss an die Gasinstallation
Schließen Sie das Gasrohr an den Gasventilstutzen des Kessels mit Hilfe von der Standard-Klemmenuntergruppe.
An die Gaszufuhr muss ein Gasfilter montiert werden. Dieser ist kein Bestandteil der Kesselausstattung. Seine Montage ist für den richtigen Betrieb des
Gassatzes und des Brenners notwendig.
Am Kessel, an Gasleitung montieren Sie bitte einen Absperrhahn.
3.5. Kesselanschluss an die Wasserinstallation der Zentralheizung
• Montieren Sie die Versorgungs- und Rückkehrstutzen der Zentralheizung mit Hilfe von der Klemmen an die Installation. Die Abb. 3.3.1. stellt die Stutzenlage dar.
• Am Wasserrücklauf des Zentralheizungssystems (vor der Pumpe) sollte ein Wasserfilter montiert werden. Dieser ist kein Bestandteil der Kesselausstattung.
• Vor Kesselanschluss sollte die Zentralheizungsinstallation sorgfältig gespült werden
• Zwischen dem Kessel und der Zentralheizungsinstallation sollten Absperrventile montiert werden, die eine Kesseldemontage ohne Wasserablass ermöglichen.
• In Zentralheizungskreislauf ist der Einsatz der Anti-Frost-Flüssigkeiten von anderen Kesselherstellern als Wärmeträger zulässig.
• Mindestens auf einem Heizkörper keine Thermostate anbringen
• In Räumen mit Temperaturregler, keine Thermostate anbringen. Die Temperaturkontrollfunktion übernimmt der Raumtemperaturregler (Zusammenarbeit mit dem Kessel).
Es wird empfohlen, das Wasser aus dem Sicherungsventil 0,3 MPa (3 Bar) in einen Bodeneinlauf abzuleiten (Pos. 25), damit es nach Betätigung des Ventils zu keinem
Wasserschaden kommt.
Die in der Bedienungsanweisung dargestellten Kessel können an eine Zentralheizungsinstallation mit einem maximalen Volumen von 105 l angeschlossen werden. Der
Kesselanschluss ist auch zur Installation mit einem größeren Volumen zulässig, wenn ein zusätzliches Membrane-Ausdehnungsgefäß montiert wird. Die Montage des
Membrane-Ausdehnungsgefäßes ist vom Fachhandwerker nach geltenden Vorschriften auszuführen.
Achtung: Vor Montage der Anlage sollte die Zentralheizungsinstallation sorgfältig gespült werden. Es wird empfohlen, nach der ersten Inbetriebnahme des Kessels und nach
der Installationserhitzung das Wasser aus dem Zentralheizungssystem abzulassen, um den Rest von Hüttenpasten und von Schutzmitteln aus Heizkörper zu entfernen
Heizungssystem mit Wasser füllen;
die Zentralheizungsinstallation und den Kessel entlüften;
Dichtheit der Kesselanschlüsse im Zentralheizungssystem kontrollieren.
Abluftgitter
das Abflussgitter
das Kombigerät
3.6. Kesselanschluss an die Nutzwasserinstallation
Es wird empfohlen, an die Nutzwasserinstallation Absperrventile zu montieren, um die Durchführung der Servicetätigkeiten zu erleichtern.
An der Nutzwasserzufuhr sollte ein Wasserfilter montiert werden. Dieser ist kein Bestandteil der Kesselausstattung.
3.7. Kondensatwasserableiten
Das während dem Verbrennungsprozess entstehende Kondensatwasser muss unter folgenden Bedingungen abgezogen werden:
Installation der Kondensatableitung ist aus einem korrosionsfesten Material zu stellen.
Anschluss des Kondensationswasserabzugs darf nicht blockiert werden.
Um einen Kondensatabzug auf dem Abgasweg zu ermöglichen, müssen alle horizontalen Abgasrohre mit einem Gefälle 3o (52mm/m) installiert werden.
3.8. Abgasableitung
Ermöglichen Sie das Ableiten aus dem Kessel nach den geltenden Vorschriften, nach dieser Bedienungsanleitung und in Übereinstimmung mit dem Bezirksschornsteinfeger.
Die Kessels SSP GOLD und SSP GOLD KOMBI gehört zum Kesseltyp C
•
mit geschlossener Brennkammer hinsichtlich des Raumes, in dem der Kessel installiert wird (C)
•
ist auf die zulässigen Luft-Abgas-Leitungen angepasst
•
ist mit einem Gebläseventilator ausgestattet (3).
Der Kesselanschluss an das Luft-Abgas-System stellt Abb. 3.8... dar.
ISU-579:2014/AT-S
Auswahl des Membrane-Ausdehnungsgefäßes
Nach Beendigung der Installation:
Gas
aus dem Wassernetz
Abb. 3.5.1 Kesselinstallationserfordernisse
C
C
C
:
43'
13,
33,
63
Gas
aus dem Wassernetz
das Abflussgitter
das Heizgerät
str.11
Abluftgitter
