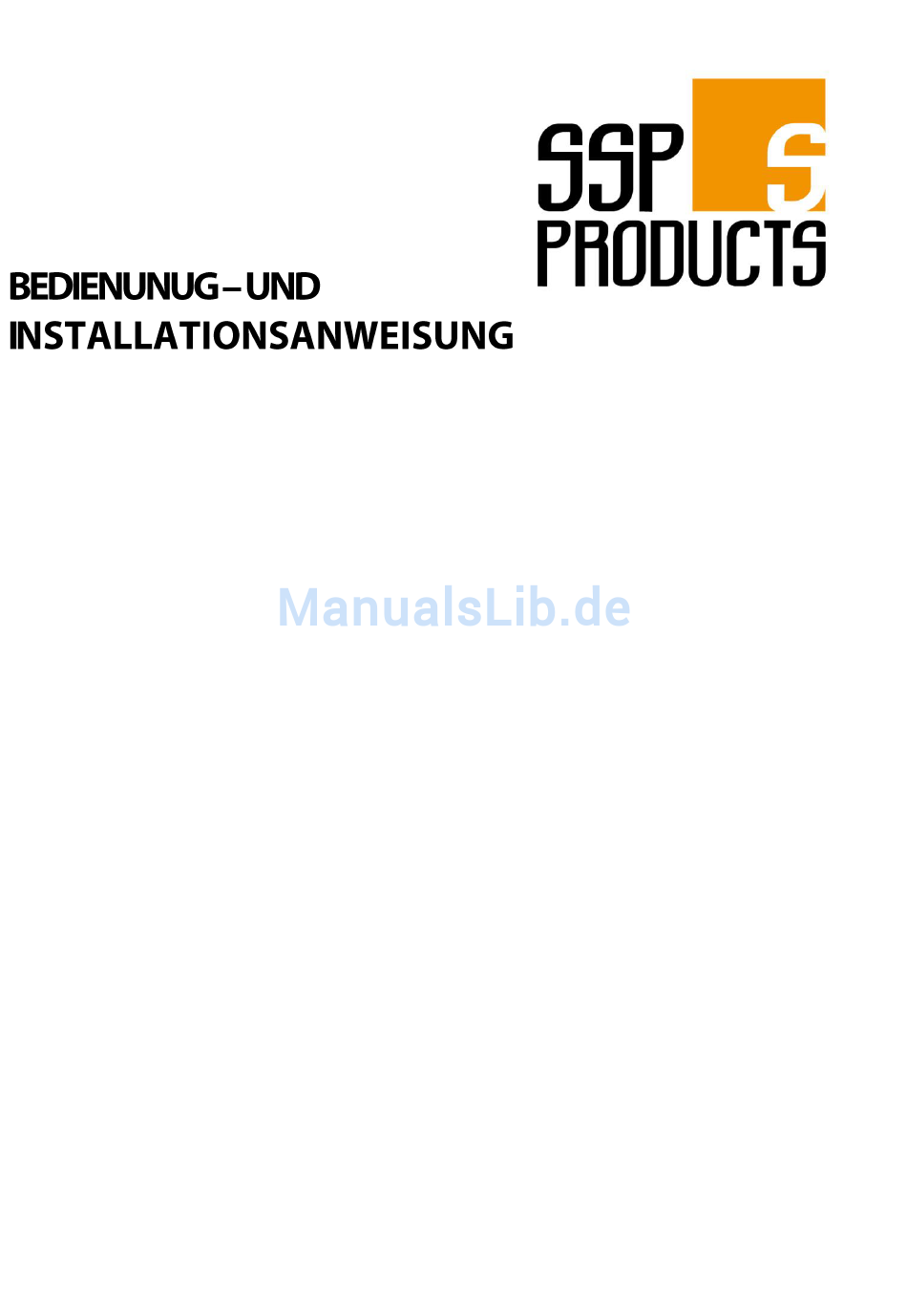

- Seite 1 GAS-BRENNWERTKESSEL HEIZKESSEL SSP GOLD -20 SSP GOLD -25 SSP GOLD -35 KOMBIKESSEL SSP GOLD -20 SSP GOLD -25 SSP GOLD -35...
- Seite 2 Sehr geehrter Kunde, wir gratulieren Ihnen zum Kauf des Kessels SSP GOLD Sie haben ein modernes, wirtschaftliches und umweltfreundliches Erzeugnis, dass den hohen Anforderungen der europäischen Qualitätsnormen entspricht, erworben. Machen Sie sich mit dem Inhalt der Bedienungsanweisung genau vertraut. Bitte befolgen Sie diese Sicherheitshinweise genau, um einwandfreien, scheren und ökonomischen Betrieb des Kessels zu gewährleisten.
-
Seite 3: Inhaltsverzeichnis
ISU-579:2014/AT-S str.2 SSP GOLD Inhaltverzeichnis EINLEITUNG ......................................................3 2.GERÄTSBESCHREIBUNG ..................................................3 2.1..................................................3 TECHNISCHE PEZIFIKATION 2.1.1. Technische Merkmale ................................................3 2.2. K ................................................3 ESSELBAU UND TECHNISCHE ATEN 2.2.1. Hauptkomponenten ................................................... 3 2.2.2. Technische Daten ..................................................5 2.3. A .................................................. -
Seite 4: Einleitung
Typ SSP GOLD 25 Typ SSP GOLD 35 Die SSP GOLD - Kessel nehmen die Luft zur Verbrennung von außen (nicht aus dem Raum, in dem, sie sich befinden) auf (hinsichtlich der Wohnfläche in dem er installiert ist) - Installationsart: C Weitere Informationen über Art und Weise der Installationseinrichtung finden Sie im Kapitel 3.8 sowie in der Norm PN-EN 483:2007. - Seite 5 ISU-579:2014/AT-S str.4 SSP GOLD Abb.2.2.1.2. Innenkonstruktion des Kessels SSP GOLD Nur Abbildung 2.2.1.3. 1. Taste der Kesselbetriebsauswahl 3. Anzeigefenster für Nutzwasser, statischen Druck des Heizwassers mit Störungsdiagnose 2. Tasten der Temperatureinstellung für 4. Steuerungseinheit Zentralheizung und Nutzwasser K1.Ein, Aus, Reset...
-
Seite 6: Technische Daten
ISU-579:2014/AT-S str.5 SSP GOLD 2.2.2. Technische Daten SSP GOLD SSP GOLD KOMBI Parameter Einheit Größe Energetische Daten Zentralheizungskreislauf Nennwärmeleistung des Kessels 2.8 ÷ 19.0 2.8 ÷ 24.5 4.1 ÷ 33.6 2.8 ÷ 19.0 2.8 ÷ 24.5 4.1 ÷ 33.6 bei einer Temperatur 80/60 C (moduliert) Nennwärmeleistung des Kessels... -
Seite 7: Absicherungsausstattung
ISU-579:2014/AT-S str.6 SSP GOLD Leistungsaufnahme im 0,005 Bereitschaftszustand P Stromverbrauch: - bei Volllast el 0,05 0,05 0,06 0,05 0,05 0,06 - bei Teillast el 0,02 0,02 0,04 0,02 0,02 0,04 Nennstromwert der Ausgangsklemmen Steuerungsklassifikation nach PN EN 298 F-M-C-L-X-K Typ des Flammen-Sensors... -
Seite 8: Warmwasseraufbereitung Im Kombigerät
Die Wassertemperatur bei Entnahmepunkt, ist von der Temperatur am Eingang abhängig. Der Nutzwasserkreislauf im Kombikessel SSP GOLD KOMBI 20 besitzt einen Begrenzer, der den Durchfluss auf 10 Liter / Minute beschränkt. Ein kleinerer Durchfluss wird durch das Feststellen des Zapfventils im Aufnahmepunkt erreicht. -
Seite 9: Einmalige Manuelle Speichererhitzung. Anti-Legionellen-Funktion Im Manuellen Modus
ISU-579:2014/AT-S str.8 SSP GOLD gleich dem Minimalwert ist. Wenn der eingestellte Wert niedriger als Minimalwert ist, wird der Speicher außer Betrieb gesetzt. Das betrifft die Anti-Frost-Funktion nicht. Achtung: Um die Legionella-Bakterien im Speicher bekämpfen, sollte der AUTO Modus der Anti-Legionellen Funktion eingestellt werden. - Seite 10 ISU-579:2014/AT-S str.9 SSP GOLD einen geräuschvollen Betrieb bewirken können) installiert werden. Für die ordnungsgemäße Installation des Kessels ist der Installateur verantwortlich. Die mit Flüssiggas betriebenen Gasgeräte können nicht in Räumen installiert werden, in denen das Bodenniveau unter dem umgebenden Gelände liegt.
-
Seite 11: Raumforschriften
ISU-579:2014/AT-S str.10 SSP GOLD 3.1.2. Raumforschriften Der Raum, in dem das Gasgerät eingebaut wird, muss den vor Ort geltenden Bedingungen und Vorschriften entsprechen. Der Raum in dem ein Kessel installiert wird, sollte frei von Staub, aggressiven Gasen und trocken sein. -
Seite 12: Anschluss An Die Gasinstallation
Um einen Kondensatabzug auf dem Abgasweg zu ermöglichen, müssen alle horizontalen Abgasrohre mit einem Gefälle 3o (52mm/m) installiert werden. 3.8. Abgasableitung Ermöglichen Sie das Ableiten aus dem Kessel nach den geltenden Vorschriften, nach dieser Bedienungsanleitung und in Übereinstimmung mit dem Bezirksschornsteinfeger. Die Kessels SSP GOLD und SSP GOLD KOMBI gehört zum Kesseltyp C 43’ •... -
Seite 13: Montage Des Adapters (Des Anschlussbogens) An Kessel
Außeneinflüsse und Außenfaktoren absichert. Für den SSP GOLD und SSP GOLD KOMBI - Kessel sind drei unterschiedliche Typenreihen der Luft – Abgas - Systeme vorgesehen: konzentrisches System Ø80/Ø125 und Ø60/Ø100 oder getrennt 2 x Ø80. Bei Anwendung der Systeme Ø80/Ø125 und 2 x Ø80 soll die Reduktion Ø60/Ø80 vom Oberteil des Wärmetauschers (Position 13) entfernt und das Abgasrohr Ø80 direkt (bis zum Anschlag) in den Wärmetauscher eingelegt werden. -
Seite 14: Vertikale Ableitung Des Luft-Abgas-Systems Über Das Dach
3.8.3 Vertikale Ableitung des Luft-Abgas-Systems über das Dach Tabelle 3.8.3.1. Koaxiales System 80/125 Kessel - Typ SSP GOLD 20 und SSP GOLD KOMBI 20 Max Länge der Kaminleitung L =25 m SSP GOLD 20 und SSP GOLD KOMBI 25 Max Länge der Kaminleitung L... -
Seite 15: Abgaseableitung Und Luftzuführung Durch Die Getrennten Rohren
Tabelle 3.8.5.1. die Abgase getrenntes 80 x 80 Kessel-Typ SSP GOLD 20 und SSP GOLD KOMBI 20 Max Länge der Kaminleitung H =25 + 25 = 50 m SSP GOLD 20 und SSP GOLD KOMBI 25 Max Länge der Kaminleitung H... -
Seite 16: Anschluss Der Zusätzlichen Geräten
ISU-579:2014/AT-S str.15 SSP GOLD 3.9. Anschluss der zusätzlichen Geräten Im hinteren Teil der Steuerung befinden sich zwei Klappen. Unter den Klappen befindet sich der Klemmenzugang. Um einen zusätzlichen Element anzuschließen, muss die entsprechende Klappe geöffnet und die Leitungen an die bestimmte Klemme angeschlossen werden. -
Seite 17: Kesselregelung
Nach Beendigung der Regelung alle Testpunkte schließen, die Dichtigkeit prüfen und dann wieder plombieren. Diese Daten wurden für Bezugsgase bei Normalbedingungen (15°C, Druck 1013 mbar) unter Beachtung der Kesseleffizienz vorgegeben -97.4. Tabela 4.3.2.1. Einstellungsparameter des Kessels Min. Leistung Max. Leistung SSP GOLD; SSP GOLD KOMBI SSP GOLD; SSP GOLD KOMBI 25-1F 25-2F P01=45... -
Seite 18: Ventilatorcharakteristik
SSP GOLD +0.5 +0.5 +0.5 2H-G20, 2E-G20 20 ÷ 25 33,7 43,5 48,0 59,4 Min. Leistung Max. Leistung SSP GOLD; SSP GOLD KOMBI SSP GOLD; SSP GOLD KOMBI 25-1F 25-2F P01=45 P01=45 P01=45 P01=45 P02=99 P04 =12 P04=12 P04=12 P02; P03=99 P02;... -
Seite 19: Betriebsmodus Der Steuerungseinheit
ISU-579:2014/AT-S str.18 SSP GOLD Tasten für Änderung Display Auswahl Ein / Aus der Zentralheiungs- Reset u. Nutzwasserstemp. Betriebsmo Temperatufü ry CO i Abb. 5.2.1. Steuerungseinheit Pumpe prüfen (Punkt 6.1.6), Der Kessel an das Stromnetz anschließen, Gasventil und Wasserventile öffnen ... -
Seite 20: Signalisierung Des Betriebsanfangs In Zentralheizungs- Und Nutzwasserkreislauf
ISU-579:2014/AT-S str.19 SSP GOLD Der min. Einstellungswert wurde erreicht. Nach dem Hinausgehen aus dem Änderungsmodus wird das Symbol MIN. EINSTELLUNGSWERT ausgelöscht. Das Symbol „L3” bedeutet das Limit von 3 Minuten für Abkühlung des Wärmetauschers Abgase / Wasser DAS AUFHALTEN DER (nach der Überschreitung um 5°... -
Seite 21: Programmierungsmodus
ISU-579:2014/AT-S str.20 SSP GOLD Voreinstellungen Bezeichnung Werte Bemerkungen 0 99 (100 Schritte von min bis max. ) Start-Wärmeleistung Max. Wärmeleistung für 0 99 (100 Schritten von min bis max. ) Siehe Tabelle 4.3.2.1 Warmnutzwasser Max. Wärmeleistung für 0 99 (100 Schritten von min bis max. ) Zentralheizung 1000 ... -
Seite 22: Diagnostik
ISU-579:2014/AT-S str.21 SSP GOLD 5.8. Diagnostik 5.8.1. Signalisierung der Fehlercodes während der Realisierung der Notverfahren. und „RESET” werden ausgelöscht. Während der Realisierung der Notverfahren wird der feste Fehlercode im Display(der Buchstabe E und 2 Ziffern) angezeigt. Symbole Wenn die Notverfahren positiv beendet werden, beginnt der Kessel automatisch wieder normal zu arbeiten und der Fehlercode wird ausgelöscht. Andernfalls kommt es zur Notauschaltung mit Sperre. -
Seite 23: Wartung, Inspektion, Betriebskontrolle
ISU-579:2014/AT-S str.22 SSP GOLD Fehler im Stromkreis des NTC Sensors der Nutzwassertemperatur. den Fachhandwerker anrufen Brennerauschaltung. Überschreitung der maximalen Anzahl von aufeinanderfolgenden Notfällen E1 nach den Taste reset drücken der Frühererkennung der Flamme. Der fehlende oder beschädigte Heizwassersensor im Rücklauf während der... -
Seite 24: Druck Im Membran-Ausdehnungsgefäß
6.2. Austausch der beschädigten Steuerplatte in Systemsteuerung Die Steuerplatte sollte nach der Montageanleitung ausgetauscht werden. Die Montageanleitung ist jeder Platte (die als Ersatzteil dient) beigefügt. Parameter der Komponenten für SSP GOLD 20,25,35 und SSP GOLD KOMBI 20,30,35 Nr. im Schema... -
Seite 25: Wartungstätigkeiten Des Nutzers
ISU-579:2014/AT-S str.24 SSP GOLD Das Heizgerät Das Kombigerät Beschreibung Beschreibung Beschreibung Beschreibung Anschluss "In System Durchfluss-Sensor des Programming"- Benutzerschnittstelle (Folie) Zündungselektrode Nutzwassers / Speicher-Timer Programmierung des Mikroprozessors Benutzerschnittstelle Temperaturbegrenzer für NTC Sensor der Die Taste OFF / RESET (Steuerungsplatte) Heizwassers Nutzwassertemperatur Temperaturbegrenzer für... -
Seite 26: Kesselausstattung
Bemerkungen Kessel Kode Holzhaken 8 x 70 Kesselausstattung, Spreizhülse SSP GOLD in der Gewindeschneidschraube ST4.2 x 9.5-C-Z SSP GOLD KOMBI Kesselverpackung PN-EN ISO 7049 Gewindeschneidschraube ST3.5 x6.5-F-H SSP GOLD Schelle des Abgasadapters 1860.00.00.56 SSP GOLD KOMBI Für die koaxialen Leitungen 60/100 mit...
