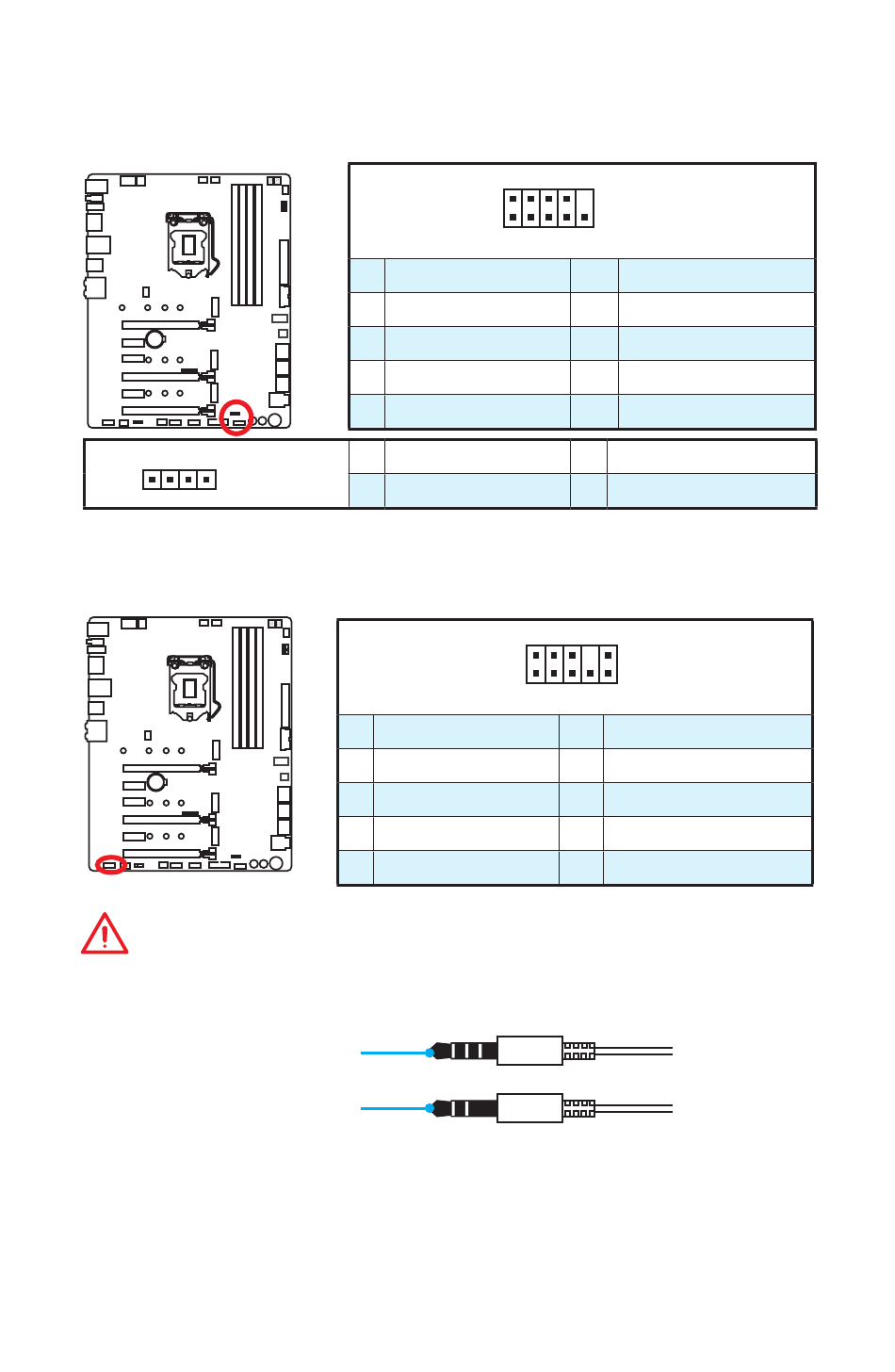

JFP1, JFP2: Разъемы передней панели
Эти разъемы служат для подключения кнопок и светодиодных индикаторов,
расположенных на передней панели.
1
JFP2
JAUD1: Разъем аудио передней панели
Данный разъем предназначен для подключения аудиоразъемов передней
панели.
Внимание!
Мы не гарантируем, что импедансный сенсор наушников будет работать
правильно при подключении к разъему передней панели через 4-х
контактный аудиоразъем.
4-х контактный разъем
3-х контактный разъем
2
1
1
HDD LED +
3
HDD LED -
5
Reset Switch
7
Reset Switch
9
Reserved
1
Speaker -
3
Buzzer -
1
MIC L
3
MIC R
5
Head Phone R
7
SENSE_SEND
9
Head Phone L
10
JFP1
9
2
Power LED +
4
Power LED -
6
Power Switch
8
Power Switch
10
No Pin
2
Buzzer +
4
Speaker +
2
10
1
9
2
Ground
4
NC
6
MIC Detection
8
No Pin
10
Head Phone Detection
Компоненты материнской платы
23
