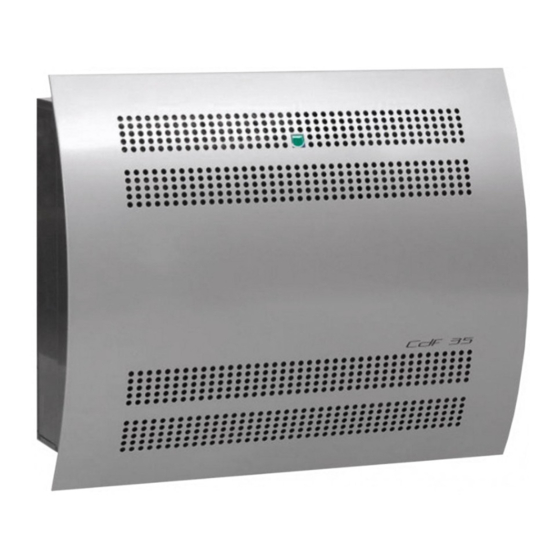

Dantherm CDF 35 Serviceanleitung
Vorschau ausblenden Andere Handbücher für CDF 35:
Verfügbare Sprachen

Verfügbare Sprachen

CDF 35 - 45
Service manual
DA
EN
Nr. 975682 • rev. 2.1 • 01.06.2007
Servicemanual CDF 35 – 45
DA
Service manual CDF 35 – 45
EN
Wartungsanleitung CDF 35 – 45
DE
Manuel d'entretien CDF 35 – 45
FR
DE
FR
Side
1
Page
8
Seite
15
Page
22
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dantherm CDF 35

  • Seite 1 CDF 35 - 45 Service manual Nr. 975682 • rev. 2.1 • 01.06.2007 Servicemanual CDF 35 – 45 Side Service manual CDF 35 – 45 Page Wartungsanleitung CDF 35 – 45 Seite Manuel d’entretien CDF 35 – 45 Page...
  • Seite 2 Der tages forbehold for trykfejl og ændringer Dantherm can accept no responsibility for possible errors and changes Irrtümer und Änderungen vorbehalten Dantherm n’assume aucune responsabilité pour erreurs et modifications éventuelles...
  • Seite 17: Inhaltsverzeichnis

    Inhaltsverzeichnis Indholdsfortegnelse..........................1 Inhaltsverzeichnis ............................15 1. Funktionsbeschreibung..........................16 1.1. Technische Daten........................16 2. Geräteaufstellung .............................17 2.1. Wandmontage ..........................17 2.2. Kondenswasserablauf .........................17 2.3. Zugang zur Steuerung.........................18 3. Anschluss an Stromquelle ........................18 4. Betrieb...............................18 4.1. Eingebauter Hygrostat ........................18 4.1.1. Anschluss von externen Hygrostaten ...................18 4.2. Ventilatorsteuerung........................19 4.3.
  • Seite 18: Funktionsbeschreibung

    1. Funktionsbeschreibung Die Raumentfeuchter CDF 35 und CDF 45 arbeiten nach dem Kondensationsprinzip. Ein Ventilator saugt die feuchte Raumluft ins Gerät und führt sie über den Verdampfer einer Kälteanlage. Hier wird die Luft gekühlt, und wenn die Temperatur dieser Luft unter den Taupunkt fällt, kondensiert der Wasserdampf zu Wassertropfen, die zu einem Ablauf geleitet werden.
  • Seite 19: Geräteaufstellung

    Außerdem ist es wichtig, das Gerät nicht in der Nähe von einer Wärmequelle wie z.B. eines Heizkörpers aufzustellen. Türen und Fenster zum Freien müssen während das Gerät arbeitet geschlossen sein. NB! Dantherm empfehlt einen Mindestabstand zwischen Gerät und Decke, sowie zwischen Gerät und Boden von 225 mm.
  • Seite 20: Zugang Zur Steuerung

    2.3. Zugang zur Steuerung Nach Entfernen der beiden Schrauben oben am Gerät die vordere Deckplatte abnehmen. Den Deckel senkrecht nach oben anheben und danach waagerecht vom Gerät abziehen. Die Steuerung ist in einem Gehäuse oben am Kompressor angebracht. Zugang zur Steuerung durch Entfernen der Schrauben vorne am Gehäusedeckel.
  • Seite 21: Ventilatorsteuerung

    4.2. Ventilatorsteuerung Wenn der Hygrostat den Entfeuchter in Betrieb setzt, schaltet der Ventilator zusammen mit dem Kompressor ein. Ist ständige Lüftung gewünscht, d.h. unabhängig von der Entfeuchtung, kann zwischen den Klemmen 25 und 26 eine Brücke eingesetzt werden. 4.3. Kompressorsteuerung Der Kompressoranlauf ist von einem 6-minütigen Timer begrenzt, der gleichzeitig mit dem Ansteuern des Kompressors startet.
  • Seite 22: Abtauung

    3. Die Raumtemperatur ist niedriger als 3 C - der Entfeuchter ist abgeschaltet Steigt die Umgebungstemperatur auf mehr als 3 C an, wird das Gerät automatisch wieder gestartet. 4. Abtauphase – der Verdampfer wird abgetaut Die Leuchtdioden 4 und 5 leuchten während der Enteisung des Verdampfers. Bei der Enteisung arbeitet der Kompressor, und der Ventilator ist ausgeschaltet.
  • Seite 23: Störungen Und Deren Beseitigung

    Hygrostat auf Fehler zu überprüfen. Sollten Sie den Grund für die Funktionsstörung nicht finden, so ist das Gerät abzuschalten um weitere Beschädigungen zu verhindern. Setzen Sie sich bitte mit einem Servicemonteur oder einer Dantherm Vertretung in Verbindung.
  • Seite 33: El-Diagrammer

    8. El-diagram/Wiring diagram/Schaltplan/Schéma électrique CDF 35 – 1 x 230V/50Hz...
  • Seite 34 El-diagram/Wiring diagram/Schaltplan/Schéma électrique CDF 45 – 1 x 230V/50Hz...
  • Seite 36: Reservedele & Splittegninger

    CDF 35 – 1x230V/50Hz 962458 0...
  • Seite 38 CDF 45 – 1x230V/50Hz...
