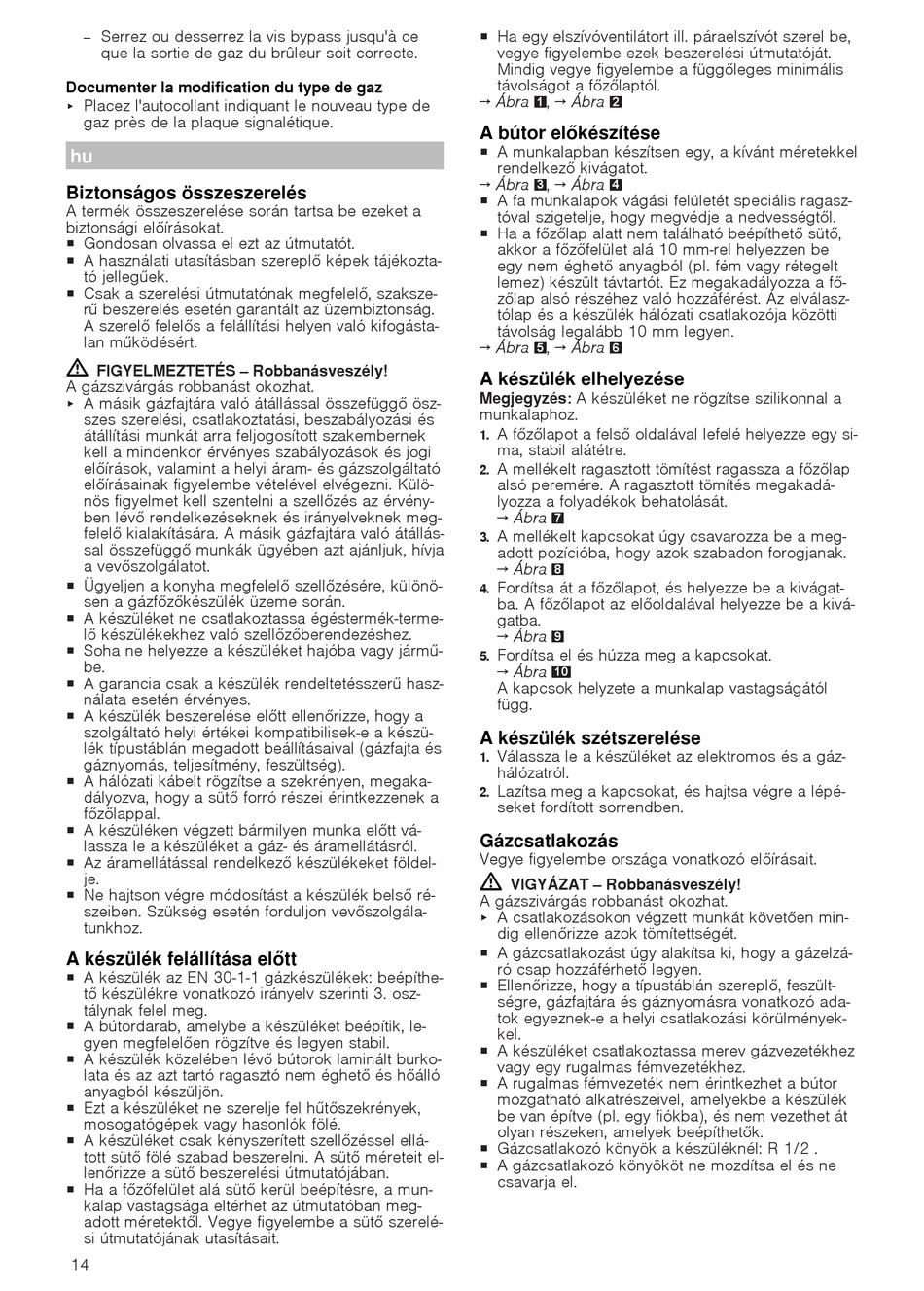

Bosch PGH6B5B90 Montageanleitung Seite 14

Serrez ou desserrez la vis bypass jusqu'à ce
‒
que la sortie de gaz du brûleur soit correcte.
Documenter la modification du type de gaz
Placez l'autocollant indiquant le nouveau type de
▶
gaz près de la plaque signalétique.
hu
Biztonságos összeszerelés
A termék összeszerelése során tartsa be ezeket a
biztonsági előírásokat.
¡ Gondosan olvassa el ezt az útmutatót.
¡ A használati utasításban szereplő képek tájékozta-
tó jellegűek.
¡ Csak a szerelési útmutatónak megfelelő, szaksze-
rű beszerelés esetén garantált az üzembiztonság.
A szerelő felelős a felállítási helyen való kifogásta-
lan működésért.
FIGYELMEZTETÉS ‒ Robbanásveszély!
A gázszivárgás robbanást okozhat.
A másik gázfajtára való átállással összefüggő ösz-
▶
szes szerelési, csatlakoztatási, beszabályozási és
átállítási munkát arra feljogosított szakembernek
kell a mindenkor érvényes szabályozások és jogi
előírások, valamint a helyi áram- és gázszolgáltató
előírásainak figyelembe vételével elvégezni. Külö-
nös figyelmet kell szentelni a szellőzés az érvény-
ben lévő rendelkezéseknek és irányelveknek meg-
felelő kialakítására. A másik gázfajtára való átállás-
sal összefüggő munkák ügyében azt ajánljuk, hívja
a vevőszolgálatot.
¡ Ügyeljen a konyha megfelelő szellőzésére, különö-
sen a gázfőzőkészülék üzeme során.
¡ A készüléket ne csatlakoztassa égéstermék-terme-
lő készülékekhez való szellőzőberendezéshez.
¡ Soha ne helyezze a készüléket hajóba vagy jármű-
be.
¡ A garancia csak a készülék rendeltetésszerű hasz-
nálata esetén érvényes.
¡ A készülék beszerelése előtt ellenőrizze, hogy a
szolgáltató helyi értékei kompatibilisek-e a készü-
lék típustáblán megadott beállításaival (gázfajta és
gáznyomás, teljesítmény, feszültség).
¡ A hálózati kábelt rögzítse a szekrényen, megaka-
dályozva, hogy a sütő forró részei érintkezzenek a
főzőlappal.
¡ A készüléken végzett bármilyen munka előtt vá-
lassza le a készüléket a gáz- és áramellátásról.
¡ Az áramellátással rendelkező készülékeket földel-
je.
¡ Ne hajtson végre módosítást a készülék belső ré-
szeiben. Szükség esetén forduljon vevőszolgála-
tunkhoz.
A készülék felállítása előtt
¡ A készülék az EN 30-1-1 gázkészülékek: beépíthe-
tő készülékre vonatkozó irányelv szerinti 3. osz-
tálynak felel meg.
¡ A bútordarab, amelybe a készüléket beépítik, le-
gyen megfelelően rögzítve és legyen stabil.
¡ A készülék közelében lévő bútorok laminált burko-
lata és az azt tartó ragasztó nem éghető és hőálló
anyagból készüljön.
¡ Ezt a készüléket ne szerelje fel hűtőszekrények,
mosogatógépek vagy hasonlók fölé.
¡ A készüléket csak kényszerített szellőzéssel ellá-
tott sütő fölé szabad beszerelni. A sütő méreteit el-
lenőrizze a sütő beszerelési útmutatójában.
¡ Ha a főzőfelület alá sütő kerül beépítésre, a mun-
kalap vastagsága eltérhet az útmutatóban meg-
adott méretektől. Vegye figyelembe a sütő szerelé-
si útmutatójának utasításait.
14
¡ Ha egy elszívóventilátort ill. páraelszívót szerel be,
vegye figyelembe ezek beszerelési útmutatóját.
Mindig vegye figyelembe a függőleges minimális
távolságot a főzőlaptól.
→ Ábra , → Ábra
1 2
A bútor előkészítése
¡ A munkalapban készítsen egy, a kívánt méretekkel
rendelkező kivágatot.
→ Ábra , → Ábra
3 4
¡ A fa munkalapok vágási felületét speciális ragasz-
tóval szigetelje, hogy megvédje a nedvességtől.
¡ Ha a főzőlap alatt nem található beépíthető sütő,
akkor a főzőfelület alá 10 mm-rel helyezzen be
egy nem éghető anyagból (pl. fém vagy rétegelt
lemez) készült távtartót. Ez megakadályozza a fő-
zőlap alsó részéhez való hozzáférést. Az elválasz-
tólap és a készülék hálózati csatlakozója közötti
távolság legalább 10 mm legyen.
→ Ábra , → Ábra
5 6
A készülék elhelyezése
Megjegyzés: A készüléket ne rögzítse szilikonnal a
munkalaphoz.
A főzőlapot a felső oldalával lefelé helyezze egy si-
1.
ma, stabil alátétre.
A mellékelt ragasztott tömítést ragassza a főzőlap
2.
alsó peremére. A ragasztott tömítés megakadá-
lyozza a folyadékok behatolását.
→ Ábra
7
A mellékelt kapcsokat úgy csavarozza be a meg-
3.
adott pozícióba, hogy azok szabadon forogjanak.
→ Ábra
8
Fordítsa át a főzőlapot, és helyezze be a kivágat-
4.
ba. A főzőlapot az előoldalával helyezze be a kivá-
gatba.
→ Ábra
9
Fordítsa el és húzza meg a kapcsokat.
5.
→ Ábra
10
A kapcsok helyzete a munkalap vastagságától
függ.
A készülék szétszerelése
Válassza le a készüléket az elektromos és a gáz-
1.
hálózatról.
Lazítsa meg a kapcsokat, és hajtsa végre a lépé-
2.
seket fordított sorrendben.
Gázcsatlakozás
Vegye figyelembe országa vonatkozó előírásait.
VIGYÁZAT ‒ Robbanásveszély!
A gázszivárgás robbanást okozhat.
A csatlakozásokon végzett munkát követően min-
▶
dig ellenőrizze azok tömítettségét.
¡ A gázcsatlakozást úgy alakítsa ki, hogy a gázelzá-
ró csap hozzáférhető legyen.
¡ Ellenőrizze, hogy a típustáblán szereplő, feszült-
ségre, gázfajtára és gáznyomásra vonatkozó ada-
tok egyeznek-e a helyi csatlakozási körülmények-
kel.
¡ A készüléket csatlakoztassa merev gázvezetékhez
vagy egy rugalmas fémvezetékhez.
¡ A rugalmas fémvezeték nem érintkezhet a bútor
mozgatható alkatrészeivel, amelyekbe a készülék
be van építve (pl. egy fiókba), és nem vezethet át
olyan részeken, amelyek beépíthetők.
¡ Gázcsatlakozó könyök a készüléknél: R 1/2 .
¡ A gázcsatlakozó könyököt ne mozdítsa el és ne
csavarja el.
