SK
RNG-RN 90
Obsah - časť 1
1.1 Rozsah dodávky........................
1.2 Využitie podľa predpisov ............
1.3 Technické dáta..........................
1.4 Symboly a ich význam ...............
1.5 Zloženie ..................................
1.1 Rozsah dodávky
– Klincovačka na klince so závernými hlavič-
kami
– Inbusový kľúč
– Fľaša na olej
– Návod na obsluhu
1.2 Využitie podľa predpisov
Vzduchom prevádzkované náradie pre reme-
selné nasadenie sa hodí na:
Upevňovanie strešných lát a drevených do-
siek, výroba rámov na obrazy, spodných
konštrukcií, debnení, debničiek a paliet.
Každé iné využitie je využitím na iné účely.
1.3 Technické dáta
viď obrázok A
Vhodné klince v pásoch
(dĺžka)
Sklon klinca
Sila drátu
Kapacita zásobníka
Kontaktné vypínanie
Nastavenie hĺbky záderu
I/8
8
8
8
8
8
50 - 90 mm
21 °
2,9 x 3,1 mm
63 Kus
áno
áno

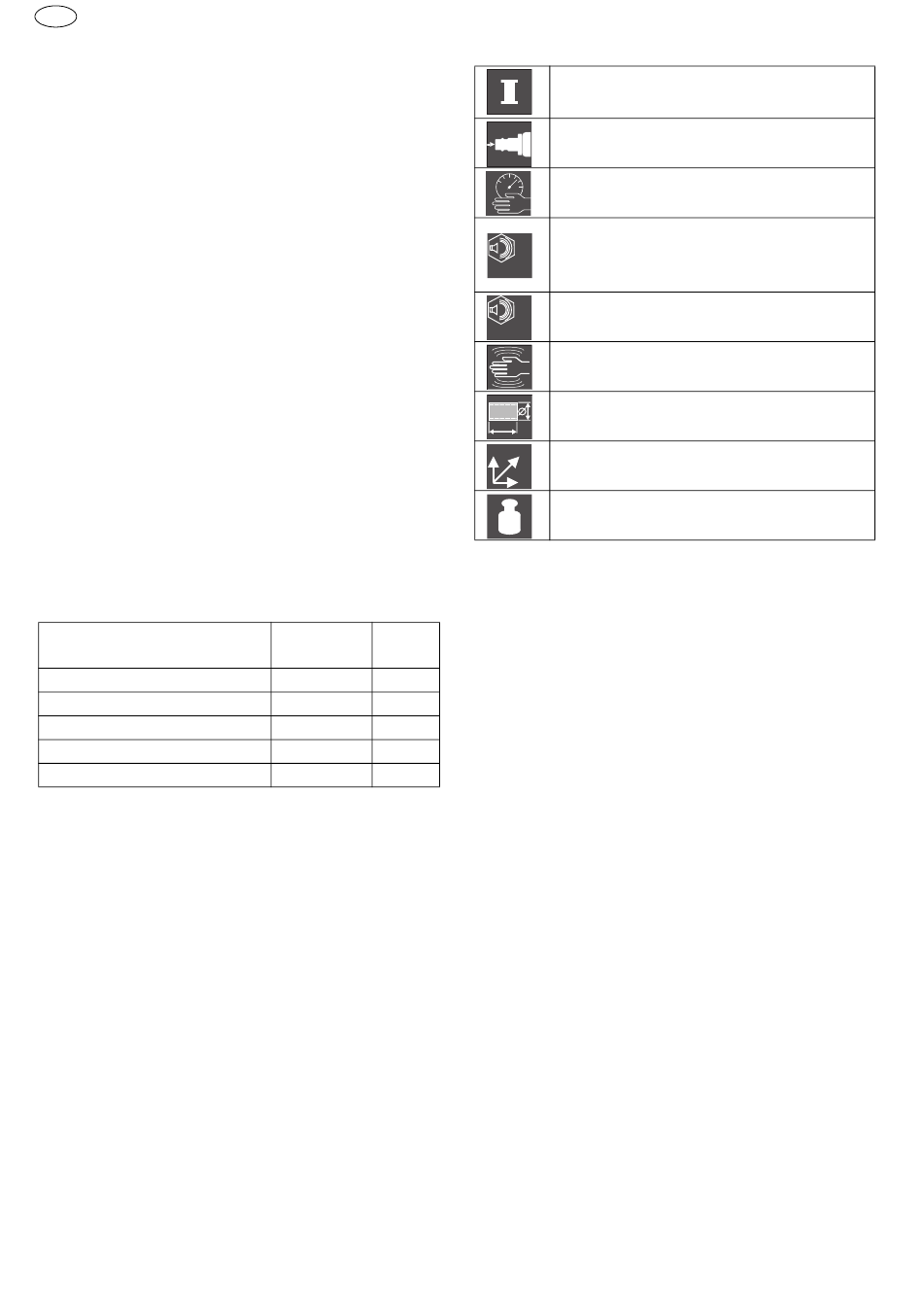

1.4 Symboly a ich význam
Spotreba vzduchu pri 7 bar
Q
[l/úder]
Maximálne prípustný tlak [bar]
p
max
Pracovný tlak [bar]
P
Úroveň hladiny akustického tlaku
L (s odstupom 1 m) podľa
pA
L
EN 12549 [db(A)]
pA
Úroveň akustického tlaku L
podľa EN 12549 [dB(A)]
L
WA
Vibrácie podľa ISO 8662 [m/s
Odporúčaný priemer hadice (vnú-
torný) pri L= 10 m [mm]
10 m
Rozmery: výška x hĺbka x šírka
T
H
[mm]
B
Váha [kg]
m
1.5 Zloženie
01 Vsuvka
02 Spúšť
03 Zaisťovacia páka
04 Zásobník
05 Posúvač zásobníka
06 Vypínacia poistka
08 Regulácia hĺbky
11 Odvod vzduchu
13 Prepínacia páka
WA
