Schritt 2
Schließen Sie die anderen Enden des Kabels an
die entsprechenden farblich markierten Eingangs-
buchsen Ihres TV-Gerätes an.

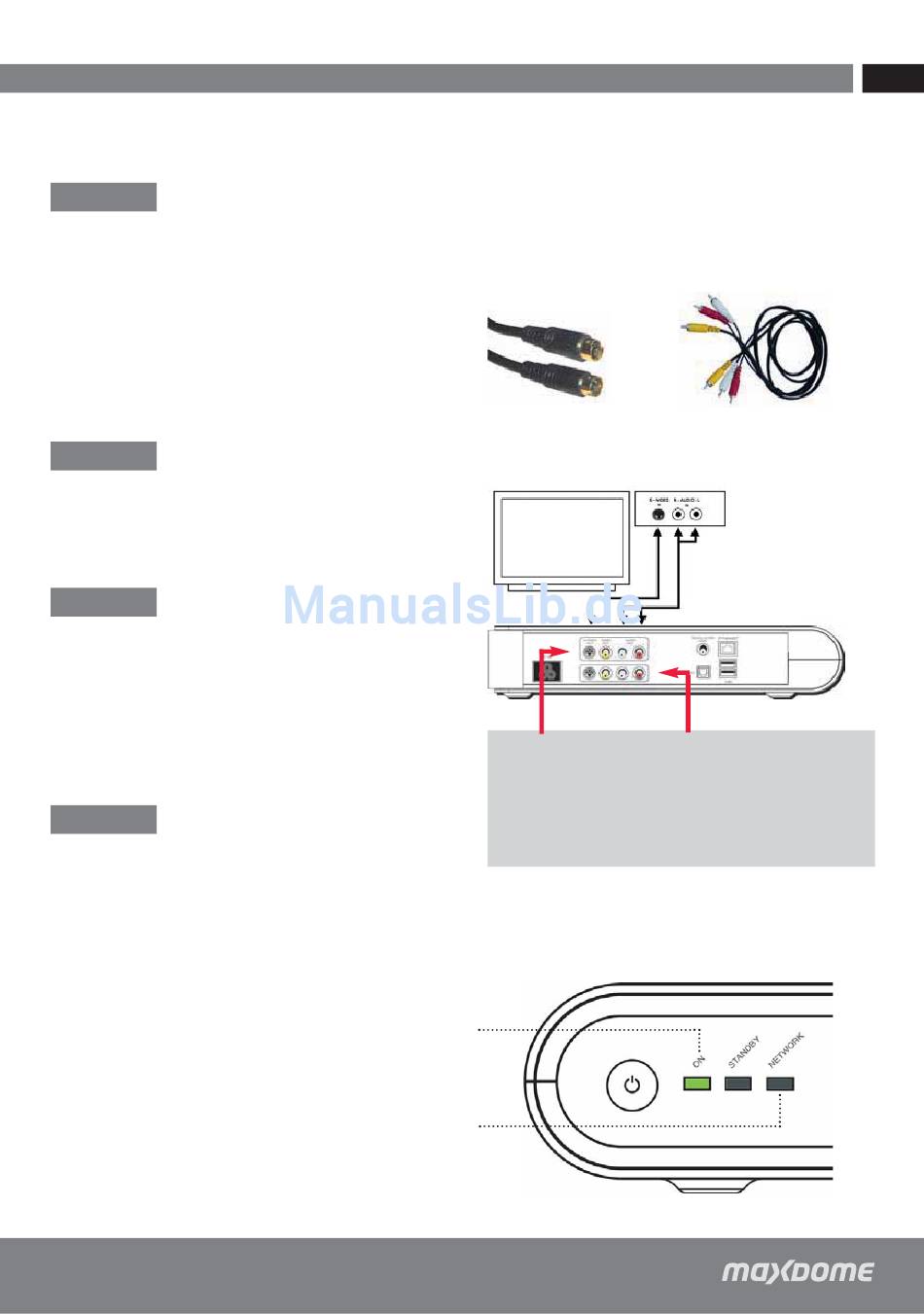

Anschluss mit S-VIDEO-Kabel
Verfügt Ihr TV-Gerät über eine S-VIDEO-Buchse,
können Sie ein S-VIDEO-Kabel verwenden (nicht
im Lieferumfang enthalten).
Schritt 1
Schließen Sie das eine Ende des S-VIDEO-Kabels
an die Ausgangsbuchse S-VIDEO OUT auf der Rück-
seite der Set-Top-Box und das andere Ende in die
Eingangsbuchse S-VIDEO IN an Ihrem TV-Gerät.
Schritt 2
Da S-VIDEO nur das Videosignal und nicht den
Ton überträgt, müssen Sie auch die Audiokabel
anschließen. Stecken Sie den weißen Stecker des
Audio/Video-Kabels in die weiße Ausgangsbuchse
AUDIO OUT L auf der Rückseite der Set-Top-Box und
den roten Stecker in die rote Ausgangsbuchse AUDIO
OUT R. Der gelbe Stecker wird nicht angeschlossen.
Schritt 3
Schließen Sie die anderen Enden des Kabels an die
weißen und roten Eingangsbuchsen am TV-Gerät
an. Der gelbe Stecker wird nicht angeschlossen.
Leuchtdioden an der Set-Top-Box
Die Leuchtdioden haben folgende Bedeutung:
ON
leuchtet, wenn die Set-Top-Box gestartet
wird oder in Betrieb ist.
NETWORK leuchtet bei einem Netzwerkfehler. In
diesem Fall muss die Set-Top-Box neu
gestartet werden.
blinkt, wenn die Netzwerkverbindung nicht
verfügbar ist. Überprüfen Sie die Verbindung
zu Ihrem DSL-Router.
Set-Top-Box an TV-Gerät anschließen
Ein S-VIDEO-Kabel ist nicht
im Lieferumfang enthalten.
TV
1
1
2
2
Ausgänge 1 und 2 parallel geschaltet
Die Ausgänge auf der Rückseite der Set-Top-Box
sind parallel geschaltet. Sie können wahlweise
die oberen oder unteren Buchsen benutzen oder
ein zweites TV-Gerät anschließen.
Die gelben Stecker werden
nicht benötigt.
9
