Die Set-Top-Box

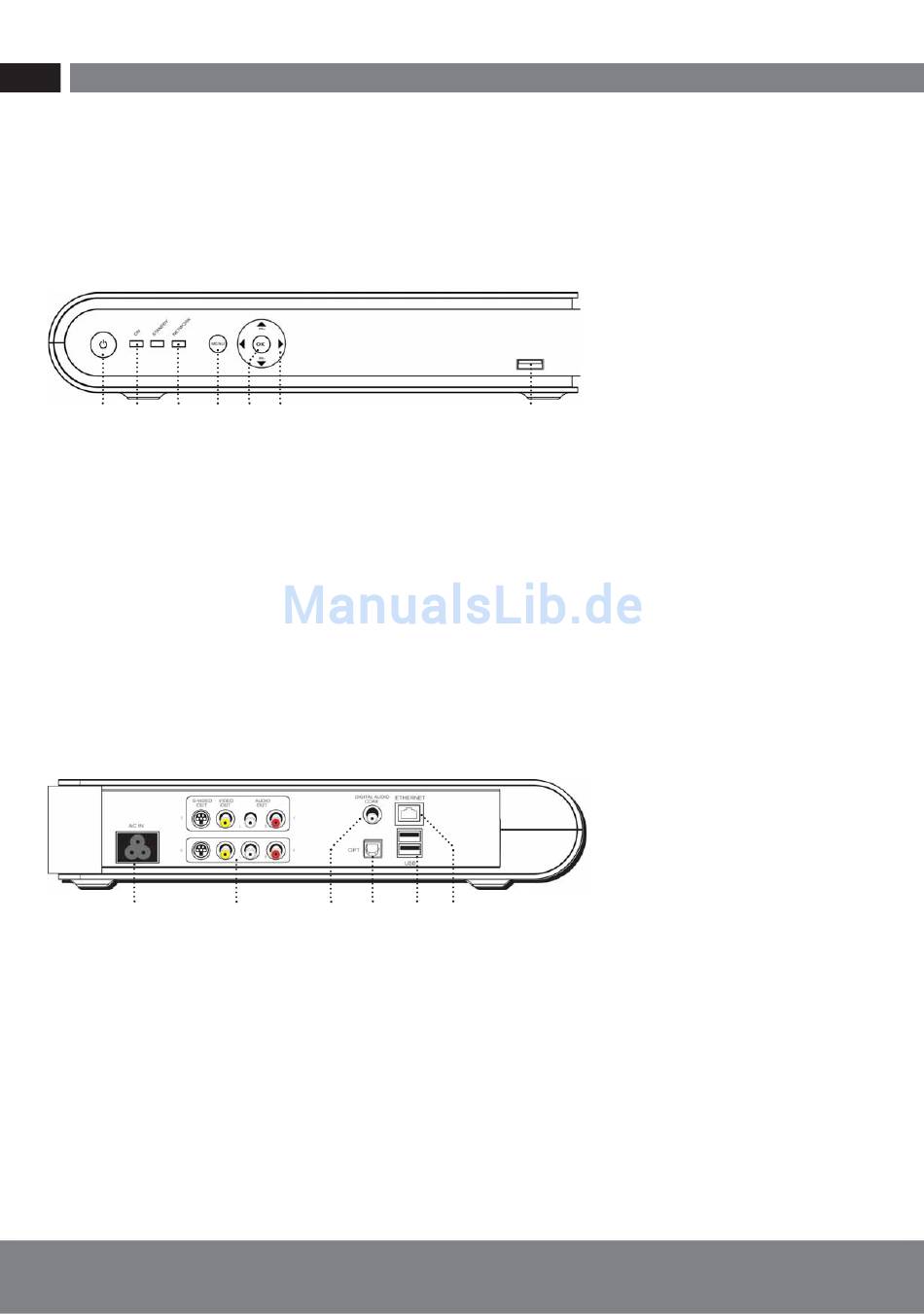

Bedienelemente und Funktionen auf der Vorderseite
1 2
3
1
Ein-/Austaste: Kurzes Drücken schaltet die Set-
Top-Box ein. Zum Ausschalten die Taste kurz
drücken und die erscheinende Rückfrage bestäti-
gen. Halten Sie die Taste fünf Sekunden lang
gedrückt, schaltet die Box ohne Rückfrage aus.
2
Betriebs-Anzeige ON: Leuchtet, wenn die Set-
Top-Box eingeschaltet ist.
3
NETWORK-Anzeige: Leuchtet bei einem Netz-
werkfehler und blinkt, wenn die Netzwerkverbin-
dung über LAN oder WLAN nicht verfügbar ist.
Anschlussmöglichkeiten auf der Rückseite
1
1
Stromanschluss
2
Audio/Video-Ausgänge: Die Set-Top-Box
verfügt über je zwei Ausgänge: S-VIDEO OUT,
COMPOSITE-VIDEO OUT (gelbe CINCH-Buchsen)
und AUDIO OUT (weiße und rote CINCH-Buchsen).
Alle Ausgänge sind parallel geschaltet. Es könnte
somit auch ein zweites TV-Gerät gleichzeitig
betrieben werden.
3
DIGITAL AUDIO COAX: Digitaler, koaxialer Audio-
Ausgang (COAXIAL S/PDIV) beispielsweise zum
Anschluss an einen digitalen Verstärker.
4 5 6
2
3
4
7
4
MENU-Taste: Schaltet den Vollbild-Modus an
und aus.
5
OK-Taste: Wählt die auf dem Bildschirm
dargestellten Menüpunkte aus.
6
Pfeiltasten: Mit diesen Tasten navigieren Sie
durch die verschiedenen Menüs der Set-Top-Box
und des maxdome-Shops.
7
USB-Anschluss: Hier können Sie den mitgelie-
ferten USB-WLAN-Adapter „SpeedTouch 121g"
anschließen.
5
6
4
OPT: Optischer Audio-Ausgang (OPTICAL S/PDIV)
beispielsweise zum Anschluss an einen digitalen
Verstärker.
5
Zwei USB-Anschlüsse: An einen dieser Anschlüs-
se können Sie den mitgelieferten USB-WLAN-
Adapter „SpeedTouch 121g" anschließen, um
eine drahtlose Verbindung zu Ihrem WLAN-Router
herzustellen.
6
ETHERNET-Anschluss (LAN): Über diesen Anschluss
können Sie eine Verbindung zu Ihrem Heimnetzwerk
(z. B. einer AVM FRITZ!Box) herstellen.
