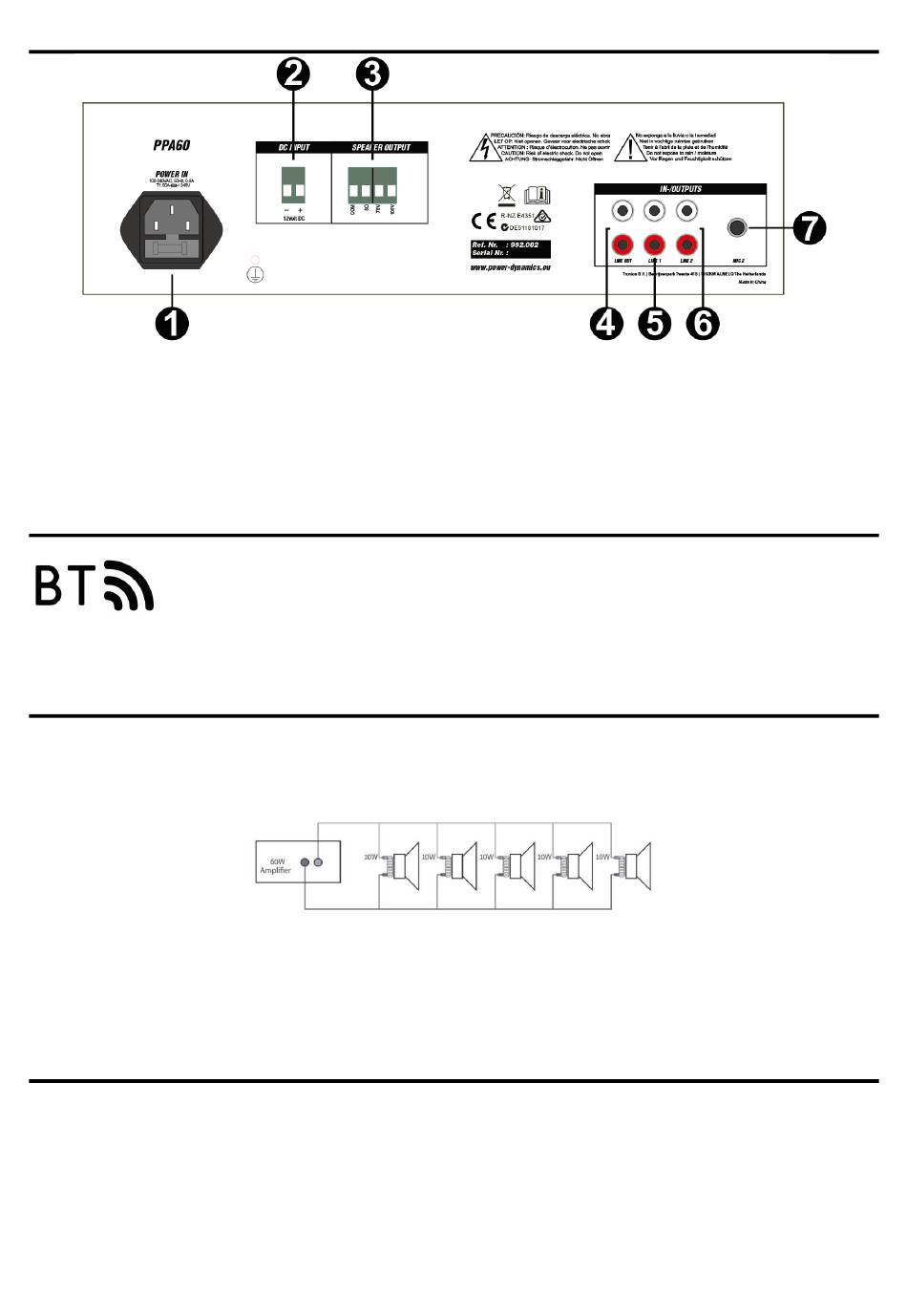

PANEL TRASERO

1. AC IN Y FUSIBLES: Enchufe para enchufar el cable de alimentación suministrado (arriba). Para obtener instrucciones
sobre cómo cambiar el fusible (abajo), consulte "CAMBIANDO EL FUSIBLE".
2. 12V DC INPUT: Tenga en cuenta la polaridad "+/-" al conectarlo al terminal de 12V DC.
3. TERMINAL DEL ALTAVOZ: Estos 3 terminales permiten conectar altavoces.
4. SALIDA DE LÍNEA: Conectores RCA para salida de señal de línea.
5. ENTRADA DE LÍNEA 1: Conectores RCA para entrada de señal de línea 1.
6. ENTRADA DE LÍNEA 2: Conectores RCA para entrada de señal de línea 2.
7. ENTRADA MIC2: Conecte un micrófono a la entrada del jack de 6.3mm.
CONEXIÓN CON BT
1. Active la función BT en su dispositivo (teléfono móvil, tableta, etc.) a la que desee reproducir la
música. Consulte las instrucciones de funcionamiento de ese dispositivo.
2. Presione el botón "MODE" y active la función BT.
3. Seleccione "PPA-AMPLIFIER" en su dispositivo BT y realice la conexión BT.
Si se requiere contraseña, puede ingresar "0000".
Atención: La distancia BT es de aprox. 10 metros sin barrera.
SISTEMA DE LINEA DE 100V
Para los sistemas de línea de 100V, conecte el amplificador al primer altavoz del sistema usando un cable de altavoz de doble
aislamiento que tenga una clasificación de corriente adecuada para manejar la salida total del amplificador.
Conecte el terminal de salida "100V" a la conexión positiva (+) del altavoz y la salida "COM" a la conexión negativa (-) del
altavoz. Conecte otros altavoces en paralelo al primer altavoz con todos los terminales positivos y conectados entre sí y todos
los terminales negativos conectados juntos como se muestra a continuación.
Un sistema de altavoces de línea de 100V puede incluir varios altavoces conectados entre sí. El factor determinante para
cuántos altavoces se pueden utilizar en un solo amplificador es la potencia nominal. Para la mayoría de los propósitos, se
aconseja conectar tantos altavoces como sea necesario con un voltaje combinado de no más del 90% de la potencia nominal
del amplificador.
Los terminales de un altavoz de 100V están conectados a un transformador y en algunos casos, este transformador puede ser
"tapped" para diferentes potencias. Estas grabaciones se pueden utilizar para ajustar el vataje (y el volumen de salida) de cada
altavoz en el sistema para ayudar a lograr la potencia total ideal del sistema para el amplificador.
TERMINALES ALTAVOCES , CONEXIONES
Estos terminales ofrecen una salida de baja tensión 8Ω. También está disponible una salida comercial de 70V / 100V.
Tenga en cuenta que sólo se debe conectar un cable al tornillo COM y un cable a la impedancia o vataje seleccionado.
ATENCIÓN: No se pueden realizar múltiples combinaciones en el nivel de salida.
Se proporcionan diferentes tipos de conexiones. La sección de baja impedancia (8Ω) está diseñada para conectar una pequeña
cantidad de altavoces a su amplificador. La sección de 70V / 100V está especialmente diseñada para una distribución de
múltiples altavoces. Cuando se utiliza la salida de 70V / 100V, los altavoces tienen que estar equipados con transformador de
70V / 100V. La cantidad máxima de altavoces a colocar en su línea de distribución es en relación con la potencia asignada a
cada altavoz. El vataje total establecido en el lado secundario de los transformadores de su línea de altavoces no debe exceder
la potencia máxima de salida RMS. El incumplimiento de esta norma puede causar daños permanentes al amplificador.
13
