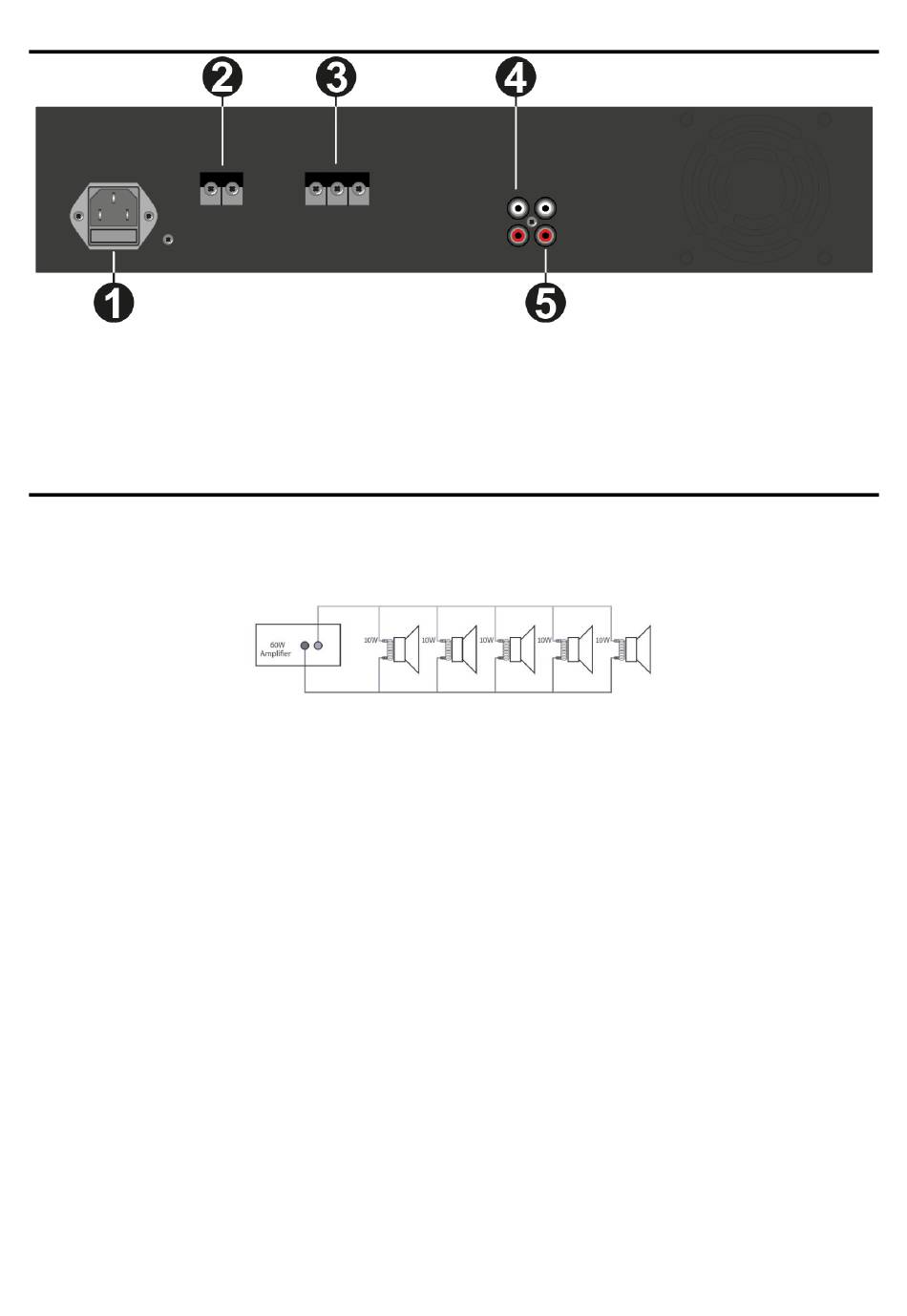

PANEL TRASERO

1. AC IN Y FUSIBLES: Enchufe para enchufar el cable de alimentación suministrado (arriba). Para obtener instrucciones
sobre cómo cambiar el fusible (abajo), consulte "CAMBIANDO EL FUSIBLE".
2. ENTRADA CORRIENTE CONTINUA: La fuente de alimentación de CC principal (24 V) debe aplicarse a este conector.
Esta es una entrada de alimentación de reserva para conectar una batería de 24V.
3. SALIDA DEL ALTAVOZ: Estos terminales permiten la conexión de altavoces.
4. CONECTORES DE SALIDA LINEA RCA: Desde estos conectores hembra RCA se pueden conectar otros amplificadores.
5. CONECTORES DE ENTRADA LINEA RCA: RCA de entrada para conectar sus equipos de sonido de nivel línea.
SISTEMA DE LINEA DE 100V
Para los sistemas de línea de 100V, conecte el amplificador al primer altavoz del sistema usando un cable de altavoz de doble
aislamiento que tenga una clasificación de corriente adecuada para manejar la salida total del amplificador.
Conecte el terminal de salida "100V" a la conexión positiva (+) del altavoz y la salida "COM" a la conexión negativa (-) del
altavoz. Conecte otros altavoces en paralelo al primer altavoz con todos los terminales positivos y conectados entre sí y todos
los terminales negativos conectados juntos como se muestra a continuación.
Un sistema de altavoces de línea de 100V puede incluir varios altavoces conectados entre sí. El factor determinante para
cuántos altavoces se pueden utilizar en un solo amplificador es la potencia nominal. Para la mayoría de los propósitos, se
aconseja conectar tantos altavoces como sea necesario con un voltaje combinado de no más del 90% de la potencia nominal
del amplificador.
Los terminales de un altavoz de 100V están conectados a un transformador y en algunos casos, este transformador puede ser
"tapped" para diferentes potencias. Estas grabaciones se pueden utilizar para ajustar el vataje (y el volumen de salida) de cada
altavoz en el sistema para ayudar a lograr la potencia total ideal del sistema para el amplificador.
