Rückseite - Power Dynamics PPA Serie Bedienungsanleitung

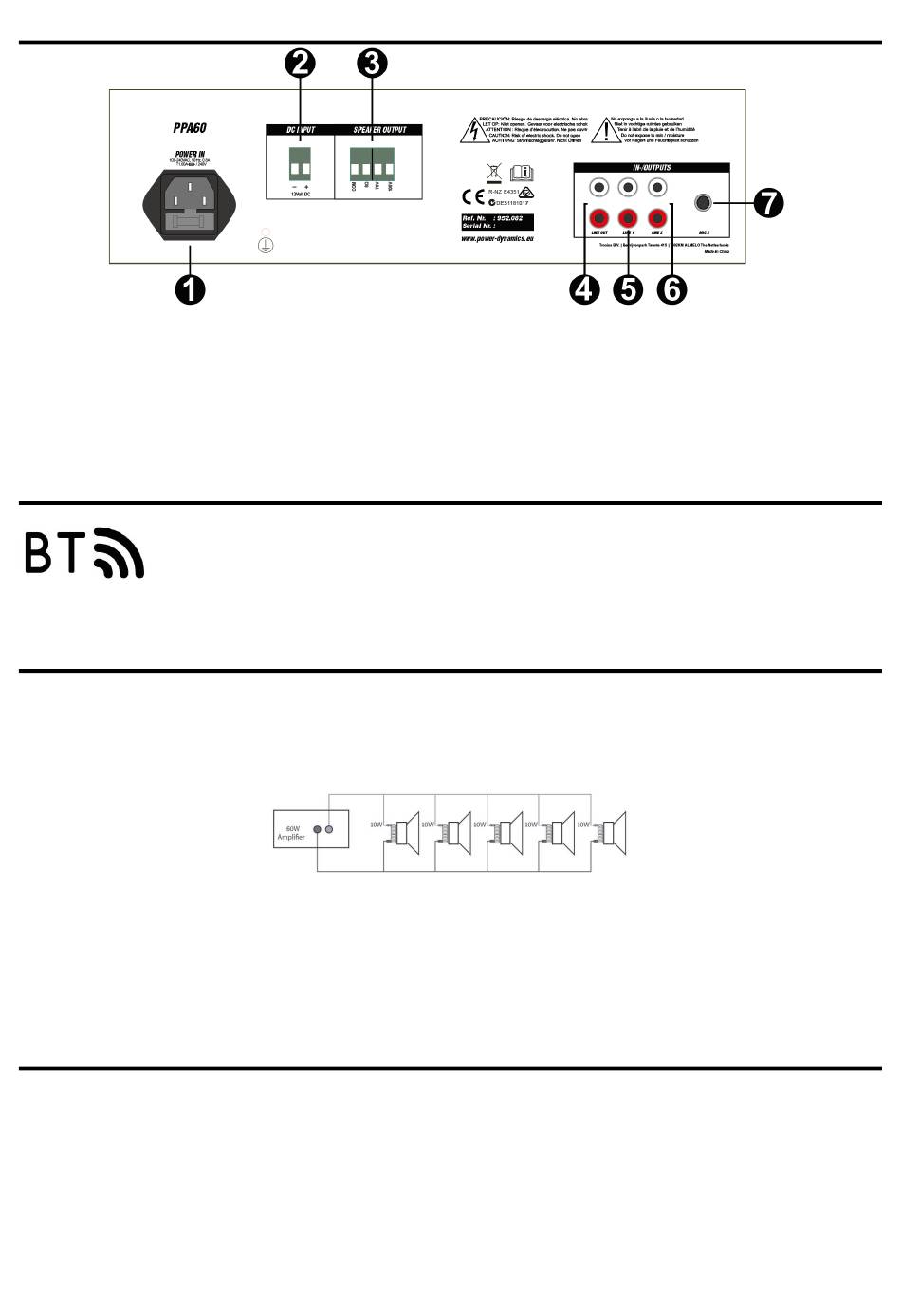

RÜCKSEITE
1. AC EINGANG UND SICHERUNG: Um das mitgelieferte Netzkabel anzuschließen (oben). Anweisungen zum Austausch der
Sicherung (unten) finden Sie unter "SICHERUNGSWECHSEL".
2. 12V DC INGANG: Achten Sie beim Anschluss einer externen Batterie (für unerwartete Wechselstromausfälle) auf die
Polarität "+/-".
3. LAUTSPRECHERANSCHLUSS: An diese 3 Anschlüsse können Lautsprecher angeschlossen werden.
4. RCA LINIENAUSGANG: RCA-Ausgang für Line-Signal.
5. RCA LINIENEINGANG 1: RCA-Eingang für Line-Signal.
6. RCA LINIENEINGANG 2: RCA-Eingang für Line-Signal.
7. MIC 2 EINGANG: An diesen Anschluss kann ein 6,3 mm balanciertes kabelgebundenes Mikrofon angeschlossen
ANSCHLUSS AN BT
1.
2.
3.
Wenn Sie nach einem Passwort gefragt werden, geben Sie "0000" ein.
Hinweis: Das BT hat eine Reichweite von etwa 10 Metern ohne jede Barriere.
100V LINE SYSTEM
Um ein 100-V-System zu erstellen, verbinden die Verstärker an den ersten Lautsprechern im System doppelt isolierte
Lautsprecherkabel mit ausreichend Leistungskapazität haben, um das Signal zu verarbeiten.
Verbinden Sie den „100 V" Ausgangsanschluß mit dem positiven (+) Anschluß des Lautsprechers und dem „COM" Ausgangs
mit dem negativen (-) Anschluss des Lautsprechers. Schließen Sie alle anderen Lautsprechers an den ersten Lautsprecher
parallel mit den positiven Anschlüssen und verbinden sie miteinander, und alle negativen Anschlüsse miteinander verbunden
sind wie unten gezeigt.
Ein 100V-Lautsprechersystem kann aus vielen miteinander verbundenen Lautsprechern bestehen. Der entscheidende Faktor
für wie viele Lautsprecher können auf einem einzigen Verstärker verwendet werden, ist die Leistung. Für die meisten Zwecke ist
es ratsam, so viele Lautsprecher wie nötig mit einer kombinierten Leistung von nicht mehr als 90% der Ausgangsleistung des
Verstärkers zu verbinden.
Der Anschluss eines 100-V-Lautsprecher sind mit einem Transformator verbunden und in einigen Fällen kann dieser
Transformator für unterschiedliche Kräfte eingestellt werden. Durch Einstellen der Lautsprecher so die Leistung in Watt (und
Ausgangsvolumen) jeden Lautsprechers in dem System eingestellt werden, um die idealen Gesamtvermögen des System
Verstärker zu erzielen.
LAUTSPRECHER-ANSCHLÜSSE
Der Verstärker liefert mehrere Lautsprecheranschlüsse mit Niederspannungsausgang (8Ω) und 70Volt / 100V-Ausgang.
Bitte beachten Sie, dass nur ein Kabel mit COM Schraube und Kabeln muss an der ausgewählten Impedanz oder Spannung
angeschlossen werden.
ACHTUNG: Mehrere Kombinationen können nicht auf dem Ausgangspegel durchgeführt werden!
Es gibt verschiedene Arten von Verbindungen. Die niedrige Impedanz Abschnitt (8Ω) ist für einen einzelnen Lautsprecher. Der
Abschnitt 70V / 100V ist für die Verteilung von mehreren Lautsprechern. Die 70V / 100V Ausgangslautsprechern müssen mit
70V / 100V Transformator ausgestattet sein. Die maximale Anzahl von Lautsprechern, die auf der Verteilungsleitung gelegt
wird, ist in Bezug auf die Vermögenswerte zu jedem Lautsprecher zugeordnet werden. Die Gesamtleistung auf der
Sekundärseite des Transformators auf dem Lautsprecherkabel darf die maximale RMS Ausgangsleistung überschreiten. Die
Nichtbeachtung kann zu einer dauerhaften Beschädigung des Verstärkers führen.
Aktivieren Sie die BT-Funktion auf Ihrem Gerät (Mobiltelefon, Tablet etc.), die Sie abspielen
möchten. Siehe Bedienungsanleitung für dieses Gerät.
Drücken Sie die Taste "MODE" und aktivieren Sie die BT-Funktion.
Suchen Sie auf Ihrem BT-Gerät nach "PPA-AMPLIFIER" und stellen Sie die Verbindung her.
10
werden.
