Inhaltszusammenfassung für AOpen ADP-135KB T

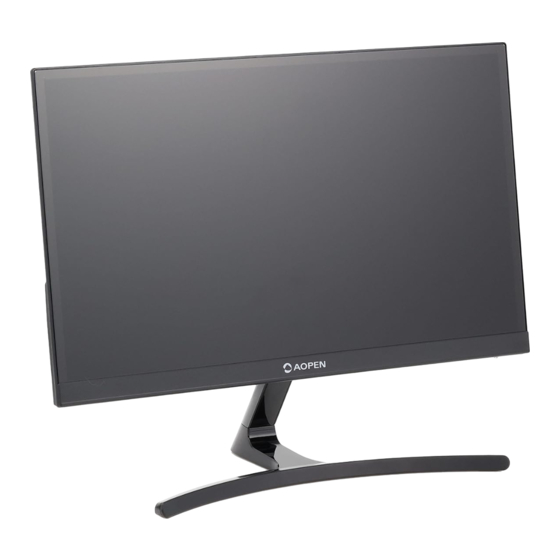

- Seite 1 AOPEN LCD-Monitor Bedienungsanleitung...
- Seite 2 Ihrem Computer angegeben. Sämtliche Korrespondenz bezüglich Ihres Gerätes sollte Seriennummer, Modellnummer und Kaufdaten enthalten. Kein Teil dieser Publikation darf ohne vorherige schriftliche Genehmigung von AOPEN Incorporated auf irgendeine Weise oder durch irgendwelche Mittel reproduziert, in einem Abrufsystem gespeichert oder übertragen werden, ob elektronisch, mechanisch, per Fotokopie, durch Aufnahme oder anderweitig.
-
Seite 3: Informationen Für Ihre Sicherheit Und Ihren Komfort
Informationen für Ihre Sicherheit und Ihren Komfort Sicherheitshinweise Lesen Sie die Anleitung sorgfältig. Bewahren Sie dieses Dokument zum künftigen Nachschlagen auf. Befolgen Sie alle am Produkt angegebenen Warnhinweise und Anweisungen. Besondere Hinweise zu LCD-Monitoren Folgendes ist bei einem LCD-Monitor völlig normal und zeigt kein Problem an. •... -
Seite 4: Zugänglichkeit
Zugänglichkeit Achten Sie darauf, dass die Steckdose, an die Sie das Netzkabel anschließen, leicht zugänglich und möglichst nah am Gerätebediener ist. Wenn Sie die Stromversorgung vom Gerät trennen müssen, achten Sie darauf, den Netzstecker aus der Steckdose zu ziehen. Sicherer Hörgenuss Befolgen Sie zum Schutz Ihres Gehöres diese Anweisungen. -
Seite 5: Produktreparatur
• Falls eine Mehrfachsteckdose mit diesem Produkt verwendet wird, stellen Sie sicher, dass die Gesamtamperzahl der an die Mehrfachsteckdose angeschlossenen Geräte die Amperzahl der Mehrfachsteckdose nicht übersteigt. Achten Sie außerdem darauf, dass die Gesamtamperzahl aller an der Steckdose angeschlossenen Geräte die Amperzahl der Sicherung nicht übersteigt. -
Seite 6: Potentiell Explosive Umgebungen
Annahme und Entsorgung von Altgeräten als eine der obersten Prioritäten eines Unternehmens zur Minimierung der Umweltbelastung. Wir bei AOPEN sind uns der Auswirkungen unseres Unternehmens auf die Umwelt sehr bewusst und haben das Ziel, die besten Arbeitsabläufe zur Reduzierung der Umweltbelastung durch unsere Produkte zu identifizieren und bereitzustellen. -
Seite 7: Lcd-Pixelerklärung
LCD-Pixelerklärung Das LCD-Gerät wird mit Hilfe hochpräziser Herstellungsverfahren gefertigt. Nichtsdestotrotz können einige Pixel gelegentlich falsch zünden oder als schwarze oder rote Punkte erscheinen. Dies hat keine Auswirkungen auf das aufgenommene Bild und stellt keine Fehlfunktion dar. Dieses Produkt unterstützt ab Werk Energieverwaltung: •... -
Seite 8: Auf Ihre Augen Achten
Auf Ihre Augen achten Lange Starren auf den Bildschirm, das Tragen einer ungeeigneten Sehhilfe, Blendlicht, übermäßige Raumbeleuchtung, schlecht eingestellte Bildschärfe, sehr kleine Schriftarten und kontrastarme Anzeigen können Ihre Augen belasten. Die folgenden Abschnitte liefern Empfehlungen, wie Sie die Augenbeanspruchung reduzieren können. Augen •... -
Seite 9: Declaration Of Conformity
(“x” = 0~9, a ~ z, A ~ Z, or blank) We, AOPEN INC., hereby declare under our sole responsibility that the product described above is in conformity with the relevant Union harmonization legislations as below Directive and following harmonized... -
Seite 10: Federal Communications Commission Declaration Of Conformity
The following local Manufacturer /Importer is responsible for this declaration: Product: LCD Monitor Brand: AOPEN Model Number: 22MX1Q SKU Number: 22MX1Q xxxxxx ; (“x” = 0~9, a ~ z, A ~ Z or Blank) -
Seite 11: Inhaltsverzeichnis
Informationen für Ihre Sicherheit und Ihren Komfort Sicherheitshinweise Besondere Hinweise zu LCD-Monitoren Ihren Monitor reinigen Zugänglichkeit Sicherer Hörgenuss Warnungen Stromversorgung Produktreparatur Potentiell explosive Umgebungen Zusätzliche Sicherheitsinformationen Informationen zum Recycling von IT-Geräten Entsorgungsanweisungen LCD-Pixelerklärung Tipps und Informationen für eine komfortable Benutzung vii Ihre Komfortzone finden Auf Ihre Augen achten viii... -
Seite 12: Auspacken
Auspacken Bitte prüfen Sie, ob folgende Artikel vorhanden sind, wenn Sie den Karton auspacken; bewahren Sie Verpackungsmaterialien auf, falls Sie den Monitor künftig einmal versenden oder transportieren müssen. LCD-Monitor Kurzanleitung Audiokabel MX1 Series 22MX1Q User Manual VGA-Kabel (optional) HDMI-Kabel (optional) Netzkabel... -
Seite 13: Basis Anbringen
• Basis anbringen Hinweis: Nehmen Sie Monitor und Monitorbasis aus der Verpackung. Legen Sie den Monitor vorsichtig mit der Bildschirmseite nach unten auf einen stabilen Untergrund; legen Sie ein Tuch unter, damit der Bildschirm nicht verkratzt. • Monitorposition anpassen Zur Optimierung der Anzeigeposition können Sie die Monitorneigung anpassen, indem Sie die Kanten des Monitors wie nachstehend gezeigt mit beiden Händen halten. -
Seite 14: Netzteil Und Netzkabel Anschließen
Netzteil und Netzkabel anschließen • Prüfen Sie zunächst, ob das von Ihnen verwendete Netzkabel für Ihre Region geeignet ist. • Der Monitor hat ein Universalnetzteil, das den Betrieb in Spannungsbereichen mit 100/120 V Wechselspannung oder 220/240 V Wechselspannung erlaubt. Es ist keine Anpassung seitens des Nutzers erforderlich. -
Seite 15: Display Data Channel (Ddc)
Display Data Channel (DDC) Zur Vereinfachung der Installation unterstützt der Monitor Plug-and-Play, sofern Ihr System das DDC-Protokoll unterstützt. DDC ist ein Kommunikationsprotokoll, über das der Monitor das Hostsystem automatisch über seine Fähigkeiten unterstützt; dazu zählen bspw. unterstützte Auflösungen und das entsprechende Timing. Der Monitor unterstützt den DDC2B-Standard. -
Seite 16: 19-Poliges Farbanzeige-Signalkabel
19-poliges Farbanzeige-Signalkabel Kontaktnummer Beschreibung Kontaktnummer Beschreibung TMDS-Daten 2, TMDS-Daten 2+ Abschirmung TMDS-Daten 2 - TMDS-Daten 1+ TMDS-Daten 1, TMDS-Daten 1 - Abschirmung TMDS-Daten 0, TMDS-Daten 0+ Abschirmung TMDS-Daten 0 - TMDS-Takt + TMDS-Takt, TMDS-Takt - Abschirmung Reserviert (nicht verbunden an Gerät) DDC-/CEC-Erde +5-V-Stromversorgung Hot-Plugging-... -
Seite 17: Standard-Timing-Tabelle
Standard-Timing-Tabelle VESA-Modus Modus Auflösung 640x480 60Hz 640x480 66.662Hz VESA 720x400 70Hz SVGA 800x600 56Hz SVGA 800x600 60Hz 1024x768 60Hz 1024x768 70Hz VESA 1152x864 75Hz SXGA 1280x1024 60Hz VESA 1280x720 60Hz WXGA 1280x800 60Hz WXGA+ 1440x900 60Hz WSXGA+ 1680x1050 60Hz UXGA 1920x1080 60Hz UXGA... -
Seite 18: Installation
Installation Schalten Sie Ihren Computer aus und ziehen Sie das Netzkabel Ihres Computers. Verbinden Sie das Signalkabel mit dem HDMI- (optional) und/oder VGA (optional) Eingang des Monitors und dem HDMI- (optional) und/oder VGA (optional) Ausgang der Grafikkarte am Computer. Ziehen Sie dann die Rändelschrauben am Anschluss des Signalkabels fest. -
Seite 19: Bedienelemente
Bedienelemente Externe Bedienelemente 1&2 Ein-/Austaste Schaltet den Monitor ein/aus. Blau zeigt den Betriebsmodus an. Gelb zeigt den Bereitschafts-/Energiesparmodus an. Funktionstaste Zum Aufrufen der Hauptseite drücken. Zum Aufrufen der nächsten Funktion im Function Menu (Funktionsmenü) erneut drücken. Wenn das Funktionsmenü aktiv ist, drücken Sie diese Taste zur Auswahl oder zum Aufrufen der nächsten Funktion. -
Seite 20: Verknüpfungsmenü Verwenden
Verknüpfungsmenü verwenden ------------------------------------------------------------------------------------------------------------- Hinweis: Der folgende Inhalt dient lediglich der allgemeinen Veranschaulichung. Die tatsächlichen Produktspezifikationen können variieren. Das Bildschirmmenü kann zur Anpassung der Einstellungen Ihres LCD-Monitors verwendet werden. Drücken Sie zum Öffnen des Bildschirmmenüs die Menütaste. Über das Bildschirmmenü können Sie Bildqualität, Position des Bildschirmmenüs und allgemeine Einstellungen anpassen. -
Seite 21: Eingang Wählen
Eingang wählen Öffnen Sie die Eingangssteuerung und wählen Sie HDMI, VGA. Anschließend kehren Sie um eine Ebene zurück. Input Input HDMI 1 Auto Source Funktionsseite Öffnen Sie die Funktionsseite und passen Sie mit den Pfeiltasten die gewünschten Einstellungen zu Picture (Bild), Color (Farbe), OSD (Bildschirmmenü) und Setting (Einstellungen) an. Zudem können Sie auf dieser Seite die Systeminformationen Ihres Monitors einsehen. - Seite 22 Wählen Sie mit den Tasten ▲/▼ Bild aus dem OSD. Navigieren Sie dann zu dem Bildelement, das Sie anpassen möchten. Drücken Sie zum Anpassen der Schieberegler ◄/►. Das Menü Picture (Bild) kann zur Anpassung von AOPEN eColor, Brightness (Helligkeit), Contrast (Kontrast), Blue Light (Blaulicht), Dark boost (Dunkelverstärkung) und Adaptive contrast (Adaptiver Kontrast) genutzt werden.
- Seite 23 Color (Farbe) Mode - User Picture Gamma Color Color Temp. Warm Audio R Gain Gaming G Gain B Gain System R Bias Information G Bias B Bias Mode - User Picture Modes sRGB Mode Off Color 6-axis Hue Audio Gaming 6-axis Saturate System Information...
- Seite 24 Audio Mode - Stardard Picture Volume Color Mute Off Audio Gaming System Information Drücken Sie zum Öffnen des Bildschirmmenüs die Menütaste. Wählen Sie mit ▲/▼ Color (Farbe) aus dem Bildschirmmenü. Navigieren Sie dann bis zu dem Bildelement, das Sie anpassen möchten. Drücken Sie zum Festlegen der Einstellung ◄/►.
- Seite 25 Gaming Mode - User Picture Normal Over Drive Color Free Sync Off Audio Aim Point Off Gaming System Information Drücken Sie zum Öffnen des Bildschirmmenüs die Menütaste. Wählen Sie mit ▲/▼ Color (Farbe) aus dem Bildschirmmenü. Navigieren Sie dann bis zu dem Bildelement, das Sie anpassen möchten.
- Seite 26 OSD (Bildschirmmenü) Mode - User Picture Language English Color OSD Timeout Audio Transparency Off Gaming Refresh Rate Num Off OSD Lock Off System Information Drücken Sie zum Öffnen des Bildschirmmenüs die Menütaste. Wählen Sie mit ▲/▼ OSD (Bildschirmmenü) aus dem Bildschirmmenü. Navigieren Sie dann zu der Einstellung, die Sie ändern möchten.
-
Seite 27: System Setting (Systemeinstellungen)
System Setting (Systemeinstellungen) Mode - User Picture Input HDMI Color Auto Source Audio Wide Mode Full Gaming Hot Key Assignment DDC/CI HDMI Black Level Normal System Quick Start Mode Off Information Im Menü Setting (Einstellungen) können Sie die Menüsprache und andere wichtige Einstellungen, einschließlich Eingang und Übersteuerungsstufe, wählen. -
Seite 28: Problemlösung
Drücken Sie zum Öffnen des Bildschirmmenüs die Menütaste. Wählen Sie mit ▲/▼ zur Anzeige grundlegender Informationen zu Ihrem Monitor und dem aktuellen Eingang Informationen. Reset all settings (Alle Einstellungen rücksetzen): Setzt die angepassten Farbeinstellungen auf die Werksvorgaben zurück. Problemlösung Bitte prüfen Sie anhand der nachstehenden Liste zur Problemlösung, ob Sie das Problem eigenhändig diagnostizieren können, bevor Sie den LCD-Monitor zur Wartung einsenden.
