Inhaltszusammenfassung für AOpen 24HC1QR

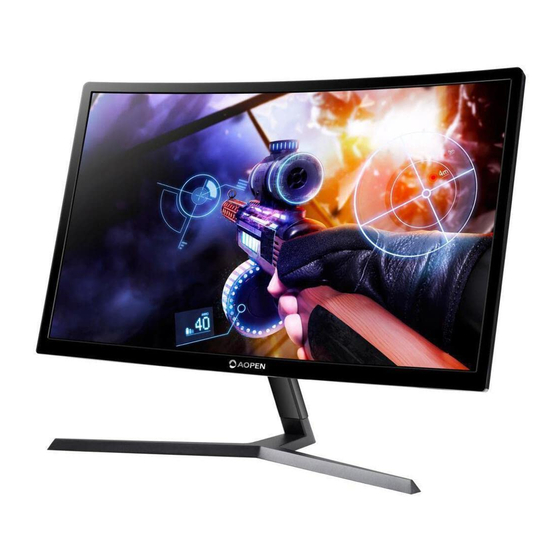

- Seite 1 AOPEN LCD-Monitor Bedienungsanleitung...
- Seite 2 Ihrem Computer angegeben. Sämtliche Korrespondenz bezüglich Ihres Gerätes sollte Seriennummer, Modellnummer und Kaufdaten enthalten. Kein Teil dieser Publikation darf ohne vorherige schriftliche Genehmigung von AOPEN Incorporated auf irgendeine Weise oder durch irgendwelche Mittel reproduziert, in einem Abrufsystem gespeichert oder übertragen werden, ob elektronisch, mechanisch, per Fotokopie, durch Aufnahme oder anderweitig.
-
Seite 3: Informationen Für Ihre Sicherheit Und Ihren Komfort
Informationen für Ihre Sicherheit und Ihren Komfort Sicherheitshinweise Lesen Sie die Anleitung sorgfältig. Bewahren Sie dieses Dokument zum künftigen Nachschlagen auf. Befolgen Sie alle am Produkt angegebenen Warnhinweise und Anweisungen. Besondere Hinweise zu LCD-Monitoren Folgendes ist bei einem LCD-Monitor völlig normal und zeigt kein Problem an. •... -
Seite 4: Zugänglichkeit
Zugänglichkeit Achten Sie darauf, dass die Steckdose, an die Sie das Netzkabel anschließen, leicht zugänglich und möglichst nah am Gerätebediener ist. Wenn Sie die Stromversorgung vom Gerät trennen müssen, achten Sie darauf, den Netzstecker aus der Steckdose zu ziehen. Sicherer Hörgenuss Befolgen Sie zum Schutz Ihres Gehöres diese Anweisungen. -
Seite 5: Produktreparatur
die Gesamtamperzahl aller an der Steckdose angeschlossenen Geräte die Amperzahl der Sicherung nicht übersteigt. • Überlasten Sie Steckdosen, Mehrfachsteckdosen und dergleichen nicht, indem Sie zu viele Geräte anschließen. Die Gesamtsystemlast darf 80 % der Bewertung der Abzweigschaltung nicht übersteigen. Falls Mehrfachsteckdosen verwendet werden, sollte die Last 80 % der Eingangsleistung der Mehrfachsteckdose nicht übersteigen. -
Seite 6: Potentiell Explosive Umgebungen
Ihr Gerät und seine Erweiterungen können kleine Teile beinhalten. Halten Sie sie von kleinen Kindern fern. Informationen zum Recycling von IT-Geräten AOPEN widmet sich intensiv dem Umweltschutz und betrachtet Recycling in Form der Annahme und Entsorgung von Altgeräten als eine der obersten Prioritäten eines Unternehmens zur Minimierung der Umweltbelastung. -
Seite 7: Lcd-Pixelerklärung
LCD-Pixelerklärung Das LCD-Gerät wird mit Hilfe hochpräziser Herstellungsverfahren gefertigt. Nichtsdestotrotz können einige Pixel gelegentlich falsch zünden oder als schwarze oder rote Punkte erscheinen. Dies hat keine Auswirkungen auf das aufgenommene Bild und stellt keine Fehlfunktion dar. Dieses Produkt unterstützt ab Werk Energieverwaltung: •... -
Seite 8: Auf Ihre Augen Achten
Auf Ihre Augen achten Lange Starren auf den Bildschirm, das Tragen einer ungeeigneten Sehhilfe, Blendlicht, übermäßige Raumbeleuchtung, schlecht eingestellte Bildschärfe, sehr kleine Schriftarten und kontrastarme Anzeigen können Ihre Augen belasten. Die folgenden Abschnitte liefern Empfehlungen, wie Sie die Augenbeanspruchung reduzieren können. Augen •... -
Seite 9: Declaration Of Conformity
(“x” = 0~9, a ~ z, A ~ Z, or blank) We, AOPEN INC., hereby declare under our sole responsibility that the product described above is in conformity with the relevant Union harmonization legislations as below Directive and following harmonized... -
Seite 10: Federal Communications Commission Declaration Of Conformity
Product: LCD Monitor Brand: AOPEN 24HC1QR Model Number: 24HC1QR xxxxxx SKU Number: (“x” = 0~9, a ~ z, A ~ Z or Blank) Name of Responsible Party: Acer America Corporation Address of Responsible Party: 333 West San Carlos St. Suite 1500 San Jose, CA 95110 U. -
Seite 11: Inhaltsverzeichnis
Informationen für Ihre Sicherheit und Ihren Komfort Sicherheitshinweise Besondere Hinweise zu LCD-Monitoren Ihren Monitor reinigen Zugänglichkeit Sicherer Hörgenuss Warnungen Stromversorgung Produktreparatur Potentiell explosive Umgebungen Zusätzliche Sicherheitsinformationen Informationen zum Recycling von IT-Geräten Entsorgungsanweisungen LCD-Pixelerklärung Tipps und Informationen für eine komfortable Benutzung Ihre Komfortzone finde Auf Ihre Augen achten viii... -
Seite 12: Auspacken
Auspacken Bitte prüfen Sie, ob folgende Artikel vorhanden sind, wenn Sie den Karton auspacken; bewahren Sie Verpackungsmaterialien auf, falls Sie den Monitor künftig einmal versenden oder transportieren müssen. LCD-Monitor Kurzanleitung Netzkabel DVI-Kabel HDMI-Kabel Adapter (optional) (optional) DP-Kabel (optional) -
Seite 13: Bildschirmposition Anpassen
Bildschirmposition anpassen Zur Optimierung der Betrachtungsposition können Sie den Neigungswinkel des Monitors anpassen. • Basis anbringen Hinweis: Packen Sie den Monitor und die Monitorbasis aus. Legen Sie den Monitor mit der Bildschirmseite nach unten vorsichtig auf eine stabile Oberfläche -- legen Sie ein Tuch unter, um den Bildschirm nicht zu verkratzen. -
Seite 14: Netzteil Und Netzkabel Anschließen
Netzteil und Netzkabel anschließen • Prüfen Sie zunächst, ob das von Ihnen verwendete Netzkabel für Ihre Region geeignet ist. • Der Monitor hat ein Universalnetzteil, das den Betrieb in Spannungsbereichen mit 100/120 V Wechselspannung oder 220/240 V Wechselspannung erlaubt. Es ist keine Anpassung seitens des Nutzers erforderlich. -
Seite 15: Display Data Channel (Ddc)
Display Data Channel (DDC) Zur Vereinfachung der Installation unterstützt der Monitor Plug-and-Play, sofern Ihr System das DDC-Protokoll unterstützt. DDC ist ein Kommunikationsprotokoll, über das der Monitor das Hostsystem automatisch über seine Fähigkeiten unterstützt; dazu zählen bspw. unterstützte Auflösungen und das entsprechende Timing. Der Monitor unterstützt den DDC2B-Standard. -
Seite 16: Poliges Farbanzeige-Signalkabel
20-poliges Farbanzeige-Signalkabel Beschreibung Beschreibung Kontaktnummer Kontaktnummer Lane0(p) Lane3(n) Lane0(n) Config1 Lane1(p) Config2 AUX_CH (n) Lane1(n) Lane2(p) AUX_CH (p) Hot Plug Detect Lane3(n) DP Power_Return Lane3(p) DP Power 19-poliges Farbanzeige-Signalkabel Kontaktnummer Beschreibung Kontaktnummer Beschreibung TMDS-Daten 2 / TMDS-Daten 2+ Abschirmung TMDS-Daten 2 - TMDS-Daten 1+ TMDS-Daten 1 / TMDS-Daten 1 -... -
Seite 17: Standard-Timing-Tabelle
Standard-Timing-Tabelle Nein. Modus Auflösung Aktualisierungsrate 640x480 640x480 640x480 66.7 VESA 720x400 800x600 SVGA 800x600 800x600 1024x768 1024x768 1152x864 VESA 1280x960 SXGA 1280x1024 1280x720 VESA 1280x800 WXGA 1360x768 1440x900 WXGA+ WSXGA+ 1680x1050 1600x1200 UXGA VESA 1920x1080 2560x1440 VESA VESA 2560x1440 2560x1440 VESA * Das Timing ist nur für DP / HDMI. -
Seite 18: Installation
Installation Befolgen Sie die folgenden Schritte, um den Monitor auf Ihrem Host-System zu installieren: Schritte 1. Schließen Sie die Kabel an ein. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das DVI-DL / HDMI / DP-Kabel an den Computer an. 2. -
Seite 19: Benutzersteuerung
Benutzersteuerung Externe Bedienelemente Funktionstaste a. Im abgeschalteten Zustand zum Einschalten des Monitors drücken. Bei normaler Anzeige zum Abschalten länger als 5 Sekunden gedrückt halten. b. Blau zeigt den Betriebsstatus an. Bernsteinflackern zeigt den Bereitschafts-/ Energiesparmodus an. Leuchtet nicht, wenn das Gerät ausgeschaltet ist. -
Seite 20: Verknüpfungsmenü Verwenden
Verknüpfungsmenü verwenden ------------------------------------------------------------------------------------------------------------------ Hinweis: Der folgende Inhalt dient lediglich der allgemeinen Veranschaulichung. Die tatsächlichen Produktspezifikationen können variieren Das OSD (Bildschirmmenü) kann zur Anpassung der Einstellungen Ihres LCD-Monitors genutzt werden. Drücken Sie zum Öffnen des OSD die MENU-Taste. Über das OSD können Sie die Bildqualität und allgemeine Einstellungen anpassen. -
Seite 21: Quelle Wählen
Quelle wählen Öffnen Sie die Eingangssteuerung und wählen Sie HDMI,DP,DVI-D oder Auto-Quelle. Drücken Sie anschließend zum Verlassen der aktuellen Seite und zum Speichern auf den Joystick. Die Funktionsseite Öffnen Sie die Funktionsseite zur Anpassung von Funktionen und Einstellungen mit Hilfe der Pfeiltasten. Kehren Sie anschließend durch Links- oder Rechtsbewegung des Joysticks eine Ebene zurück. - Seite 22 Black Boost (Schwarzpegel): Passen Sie den Schwarzpegel von 0 bis 10 an. Betont Schattierungen durch Erhöhung der Helligkeit ohne Änderung hellerer Farbtöne. ------------------------------------------------------------------------------------------------------------------ Hinweis: Wenn das Bild sehr hell ist und wenige schattierte Bereiche aufweist, ist eine Anpassung dieser Einstellung möglicherweise kaum sichtbar. Blue Light (Blaulicht): Filtert blaues Licht zum Schutz Ihrer Augen durch Anpassung der Menge angezeigten blauen Lichts (80 %, 70 %, 60 % oder 50 %).
- Seite 23 Audio Drücken Sie zum Öffnen des Bildschirmmenüs die Menütaste. Drücken Sie den Joystick zur Auswahl von Audio aus dem Bildschirmmenü nach oben oder unten. Wählen Sie das gewünschte Element, indem Sie ihn nach rechts drücken; drücken Sie dann zum Aufrufen auf den Joystick. Drücken Sie den Joystick zum Anpassen von Reglern nach links oder rechts.
- Seite 24 OSD (Bildschirmmenü) Drücken Sie zum Öffnen des Bildschirmmenüs die Menütaste. Bewegen Sie den Joystick zur Auswahl von Bildschirmmenü aus dem OSD nach oben oder unten. Wählen Sie dann durch Rechts-/Linksnavigation das Element, das Sie anpassen möchten; drücken Sie zum Aufrufen auf den Joystick. Zum Anpassen der Schieberegler nach links oder rechts drücken.
- Seite 25 Drücken Sie zum Öffnen des Bildschirmmenüs die Menütaste. Bewegen Sie den Joystick zur Auswahl von System aus dem OSD nach oben oder unten. Wählen Sie dann durch Rechts-/Linksnavigation das Element, das Sie anpassen möchten; drücken Sie zum Aufrufen auf den Joystick. Zum Anpassen der Schieberegler nach links oder rechts drücken.
-
Seite 26: Problemlösung
Einstellungen speichern unter ... (nur Benutzermodus) 1. Drücken Sie die MENU-Taste, um das OSD zu öffnen. 2. Drücken Sie den Joystick nach oben oder unten, um "Save Setting to ..." (Einstellungen speichern unter) im OSD auszuwählen. Wechseln Sie dann nach rechts, um zu dem Element zu navigieren, das Sie einstellen möchten, und drücken Sie den Joystick, um es einzugeben.
