NAMYSLO EXACT Bedienungsanleitung
Verwandte Anleitungen für NAMYSLO EXACT
Inhaltszusammenfassung für NAMYSLO EXACT

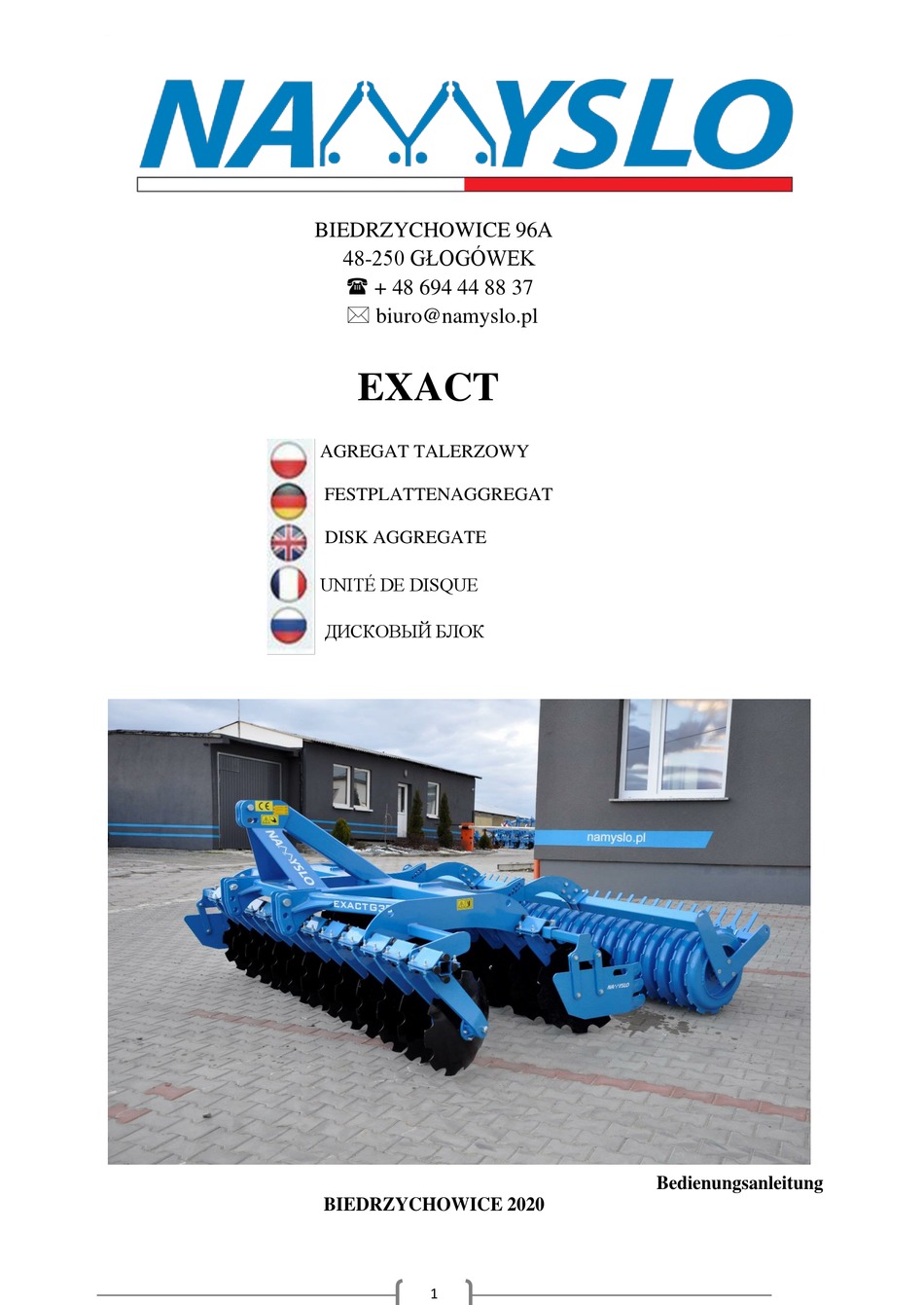

- Seite 1 BIEDRZYCHOWICE 96A 48-250 GŁOGÓWEK + 48 694 44 88 37 biuro@namyslo.pl EXACT AGREGAT TALERZOWY FESTPLATTENAGGREGAT DISK AGGREGATE UNITÉ DE DISQUE ДИСКОВЫЙ БЛОК Bedienungsanleitung BIEDRZYCHOWICE 2020...
-
Seite 2: Deklaracja Zgodności
Das Manual EXACT DEKLARACJA ZGODNOŚCI DECLARATION OF CONFORMATY DICHIARAZIONE DI CONFORMITA 008/PM/20 NAMYSLO Damian Namysło Biedrzychowice 96A, 48-250 Głogówek Ust-IdNr.(NIP): PL 755-184-91-20, Regon: 369058315 Oświadczamy, że produkowany przez nas wyrób We affirm that product manufacturated by us Affermano che e prodotto da noi... -
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung EXACT DAS INHALTSVERZEICHNIS 1.Allgemeine Information ..........................4 2. Grundsätze zicherer Arbeit ..........................6 2.1. Kombination des Verdichters mit dem Traktor ..................8 2.2. Hydrauliksystem ............................ 8 2.3. Wartungs-und Reparaturarbeiten......................9 2.4. Straβentransport ..........................10 3. Warn-und Informationsgrafiken ......................... 11 4. -
Seite 4: Allgemeine Information
Restrisiko verbunden sind, sowie Situationen, die während der Arbeit nicht vorhergesagt werden können, nicht ausgeschlossen werden können. Der EXACT-Aggregat kann auf leichten, mittelschweren und mittelfesten Böden auf ebenen, steinigen Feldern mit Gefällen von bis zu 12 ° arbeiten. - Seite 5 Bedienungsanleitung EXACT Das Produkt ist durch ein Typenschild am Balken des Hauptrahmens des Verdichters gekennzeichnet. Das Typenschild enthält folgende Daten: • Name und Anschrift des Herstellers, • Maschinenname, • Maschinentyp, • Baujahr, • Ordnungsnummer, • Gewicht, • KTM-Symbol Abbildung 1. Typenschild...
-
Seite 6: Grundsätze Zicherer Arbeit
Bedienungsanleitung EXACT 2. Grundsätze sicherer Arbeit Um Gefahren zu vermeiden, lesen Sie vor der Verwendung der Maschine diese Bedienungsanleitung und beachten Sie die folgenden Anweisungen: Der Betrieb und die Verwendung der Maschine dürfen nur einer Person anvertraut werden, die über die entsprechenden Qualifikationen verfügt, die sie zur Arbeit mit landwirtschaftlichen Traktoren berechtigen, und die diese Betriebsanleitung gelesen hat. - Seite 7 Bedienungsanleitung EXACT Der Bediener des Verdichters sollte während der Arbeit festgezogene Kleidung tragen. Lose Kleidungsstücke können sich in rotierenden Gegenständen verfangen, was den Bediener gefährdet. Der Verdichter darf bei abgesenkter Maschine nicht rückwärts bewegt werden. Es ist verboten, Personen an der Maschine sowie Gegenstände zu transportieren, die nicht zur Ausrüstung des Verdichters gehören.
-
Seite 8: Kombination Des Verdichters Mit Dem Traktor
Bedingung für die ordnungsgemäße Verwendung. Die Nichtbeachtung der oben genannten Regeln kann zu Gefahren für den Bediener und umstehende Personen sowie zu Schäden am Verdichter führen. NAMYSLO Damian Namysło haftet nicht für daraus resultierende Schäden. 2.1. Kombination des Verdichters mit dem Traktor Stellen Sie vor dem Anschließen oder Trennen des Verdichters mit dem... -
Seite 9: Wartungs-Und Reparaturarbeiten
Bedienungsanleitung EXACT Undichtigkeiten des Hydrauliksystems sollten mit den verfügbaren Methoden beseitigt werden, die keine Gefahren darstellen. Das Einspritzen von unter Druck stehender Hydraulikflüssigkeit kann zu Verletzungen führen und eine ernsthafte Bedrohung für den Bediener darstellen. Bei Verletzungen sofort einen Arzt konsultieren. -
Seite 10: Straβentransport
Bedienungsanleitung EXACT Lose Komponenten zur Reparatur oder Inspektion müssen ordnungsgemäß wieder angebracht werden. Verwenden Sie bei Arbeiten mit scharfen Teilen geeignete Werkzeuge und Handschuhe. Verwenden Sie bei Arbeiten mit scharfen Teilen geeignete Werkzeuge und Handschuhe. Verwenden Sie beim Austausch von Teilen Originalersatzteile mit denselben technischen Spezifikationen. -
Seite 11: Warn-Und Informationsgrafiken
Bedienungsanleitung EXACT 3. Warn – und Informationsgrafiken Die Aggregat EXACT ist werkseitig mit folgenden Grafiken gekennzeichnet: Bedeutung des Symbols Position auf der Maschine Sicherheitssymbol (Zeichen) (Zeichens) Lesen Sie die Der zentrale Balken des Bedienungsanleitung Aggregatrahmens Den Motor abstellen und den Schlüssel abziehen... -
Seite 12: Der Zweck Des Aggregats
Die Rückseite der Maschine ist eine Fahrgestellbaugruppe, die während des Betriebs angehoben wird. 5.Beschreibung des Schreibengrubbers Der EXACT Scheibengrubber wird in folgenden Arbeitsbreiten hergestellt: 3 m, 4 m, 5 m und 6 m. Es ist mit einem Dreipunkt-Verbindungssystem (TUZ) der Kategorie II - Version 3 m und einer Deichsel der Kategorie III - Version 4 m, 5 m, 6 m ausgestattet. -
Seite 13: Scheibengrubber Version 3 M
Die erste Reihe Zweite Reihe Fingeregge Hintere von Schriften von Schriften Welle Vordere TUZ Erste Schriftreihe, Abstand alle 250 mm Zweite Schriftreihe, Abstand alle 250 mm Fingeregge, Abstand alle 100 mm Hintere Welle Abb.3. Aufbau der EXACT Version 3 m... -
Seite 14: Scheibengrubber Versionstarr 4 M
Die erste Reihe Zweite Reihe Fingeregge Hintere von Schriften von Schriften Welle Vordere TUZ Erste Schriftreihe, Abstand alle 250 mm Zweite Schriftreihe, Abstand alle 250 mm Fingeregge, Abstand alle 100 mm Hintere Welle Abb.4 Aufbau der EXACT Version starr 4m... -
Seite 15: Scheibengrubber Version 4 M, 5 M, 6 M
Erste Schriftreihe, Abstand alle 250 mm Zweite Schriftreihe, Abstand alle 250 mm Fingeragge, Abstand alle 100 mm Rohrwelle, Durchmesser 540 mm Eine Rehe von Brettern Beleuchtung Abb. 5. Aufbau der EXACT Fahrgestell mit Bremssystem Version 4 m, 5 m, 6 m... -
Seite 16: Arbeite Mit Dem Aggregat
Bedienungsanleitung EXACT 6. Arbeite mit dem Aggregat 6.1 Anschluss des Aggregat an den Traktor • Überprüfen Sie vor dem Anhängen des Aggregats, ob die Traktorverbindungsstecker vorhanden sind die gleiche Länge; • Nach dem Einsetzen der Kupplungsschrauben in die Löcher des Dreipunktgestänges (TUZ) sichern Sie sie mit Splinten;... -
Seite 17: Hydrauliksystem
EXACT 6.3. Hydrauliksystem Das Hydrauliksystem des EXACT - Aggregats besteht aus zwei oder vier doppelseitigen Zylindern, die mit dem Symbol arbeiten: CJ2F - 100/56 / 500z (4 m, 5 m, 6 m Version) und zwei Hochdruckrohre. Die Schläuche werden an die externen Hydraulikbuchsen des Traktors angeschlossen. -
Seite 18: Straβentransport
Bedienungsanleitung EXACT Abbildung. 7. Arbeitstife ändern Abbildung. 8. Arbeitstife ändern Minimale Position der Schare Maximale Position der Schare 6.5. Straβentransport Jedes Mal, bevor erwartet wird, dass die Maschine auf öffentlichen Straßen transportiert wird, muss die Maschine ordnungsgemäß vorbereitet werden. Dazu führen wir folgende Aktionen aus: •... -
Seite 19: Hauptabmessungen
Bedienungsanleitung EXACT 7. Hauptabmessungen 7.1 Schreibengrubber Version 3m Abb. 9. EXACT Aggregierte 3m Seitensicht Abb. 10. EXACT Aggregierte 3 m Vorderansicht... -
Seite 20: Scheibengrubber Version Starr 4 M
Bedienungsanleitung EXACT 7.2 Schreibengrubber Version 4 m, 5 m, 6 m 2665 mm Abb. 11. EXACT Aggregierte 4 m Seitensicht 4066 mm Abb. 12. EXACT Aggregierte 4 m Vorderansicht... -
Seite 21: Scheibengrubber Version 4 M, 5 M, 6 M
Bedienungsanleitung EXACT Schreibengrubber Version 4 m, 5 m, 6 m 6300 mm Abb. 13. EXACT Aggregierte Seitensicht 2580mm fϋr die Version: 4m, 5m, Abb. 14. EXACT Aggregierte Rückensicht... -
Seite 22: Technische Eigenschaften
Bedienungsanleitung EXACT 8. Technische Eigenschaften Abb. 15 Technische Eigenschaften... - Seite 23 Bedienungsanleitung EXACT Abb. 16. EXACT Aggregierte Schmierpunkte...
-
Seite 24: Fehlerbehebung
Bedienungsanleitung EXACT 9. Fehlerbehebung Symptome Die Ursache Behebung • • Falsche Verbindung Verbindung verbessern • Nicht genug Öl • Öl hinzungen • • Der hydraulizylinder funktioniert nicht Systemleckage Leck entfernen • Verstopfte Öffnung • Überprüfen Sie die Durchgängigkeit der Öffnung •... -
Seite 25: Demontage Und Kassation
Bedienungsanleitung EXACT Wartungsarbeiten sollten durchgeführt werden, nachdem ein ausreichender Abstand um die Maschine gewährleistet ist. Das Aggregat sollte auf einer ebenen, gehärteten, horizontalen Oberfläche an einem trockenen, gut belüfteten Ort gelagert werden, der vor atmosphärischen Einflüssen geschützt ist und keine Bedrohung für Mensch und Tier darstellt. -
Seite 26: Garantiekarte
Die Maschine entspricht der Norm und ist zur Verwendung zugelassen. Garantiebedingungen und Garantieleistungen: 1. Hiermit gewährt NAMYSLO Damian Namysło, Biedrzychowice 96A, 48-250 Głogówek, NIP: PL 755-184-91-20, im Folgenden als Garant bezeichnet, dem Käufer eine Garantie auf das Plattenaggregat, stellt einen effizienten Betrieb des angebotenen Produkts sicher, sofern es gemäß... - Seite 27 Ersatz des Produkts durch ein Produkt, das frei von Mängeln ist, und der Erstattung der Versandkosten, die dem Käufer gemäß der bei NAMYSLO Damian Namysło geltenden Transportpreisliste entstehen. 16. Für den in Punkt genannten Erfüllungsort 14 ist der Sitz des Bürgen zu berücksichtigen. Der Käufer oder Spediteur ist für die korrekte Verpackung und Lieferung des Produkts an den Garantiegeber verantwortlich.
-
Seite 28: Die Notiz
Das Manual EXACT 13. Die Notiz...
