Fast Track C600 – Geräterückseite im Überblick

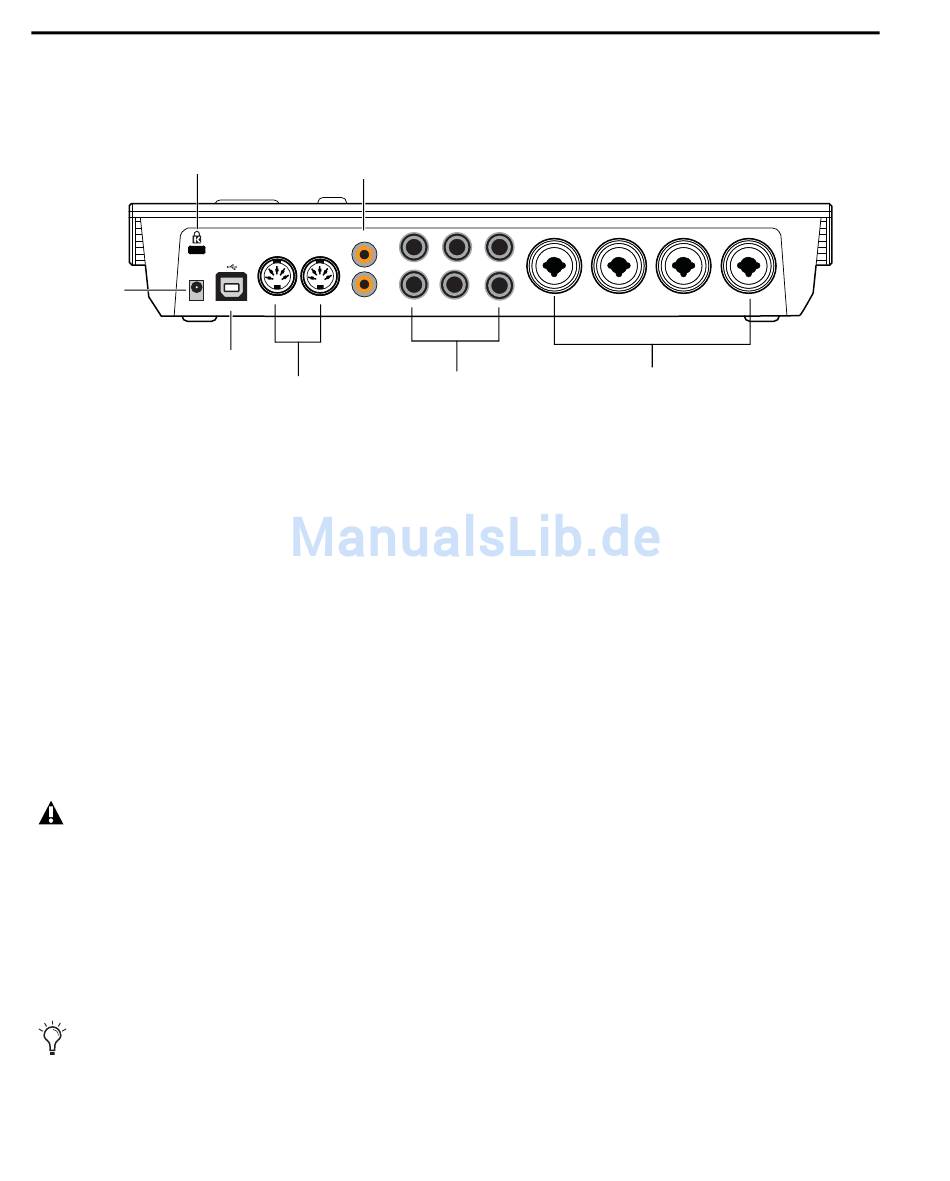

Abbildung 2 zeigt die Anschlüsse auf der Rückseite von Fast Track C600.
Anschluss für
Kensington-Schloss
Netzteil-
anschluss
Abbildung 2. Fast Track C600-Rückseite
Die Rückseite von Fast Track C600 weist folgende
Elemente auf:
Netzteilanschluss
An dieser Buchse schließen Sie das mitgelieferte
externe Netzteil (5 Volt, 2 A) an. Wenn das Netzteil
angeschlossen ist, leuchtet die Betriebs-LED an der
Oberseite des Geräts und zeigt damit an, dass dieses Strom
erhält.
Wenn Fast Track C600 über das externe Netzteil mit
Strom versorgt wird, stehen alle Ein- und Ausgänge zur
Verfügung.
Es ist möglich, das Interface auch ohne eigene
Stromversorgung über das USB-Kabel zu betreiben.
Beachten Sie hierbei jedoch, dass in diesem Fall
aufgrund der beim USB-Bus gegebenen Einschränk-
ungen die Analogeingänge 3–4, die Analogaus-
gänge 5–6 und der Kopfhörerausgang 2 nicht zur
Verfügung stehen. Diese Ein- und Ausgänge sind nur
bei Verwendung des Netzteils verfügbar.
Auch bei Verwendung des Netzteils benötigen Sie
die USB-Verbindung zur Übertragung von Audio-
und MIDI-Signalen zwischen dem Interface und dem
Computer.
6
Fast Track C600-Benutzerhandbuch
Digitale S/PDIF-
Anschlüsse
Out
5VDC,2A
Out
In
In
USB
MIDI
S/PDIF
USB-Anschluss
MIDI-Anschlüsse
5
3
1
4
3
6
4
2
Line Outputs
Line-
Ausgänge
USB-Anschluss
Dieser Anschluss wird verwendet, um Fast Track C600
mittels des im Lieferumfang enthaltenen USB-Kabels an
einen USB 2.0-Anschluss des Computers anzuschließen.
Über diese Verbindung werden Audio- und MIDI-
Signale zwischen dem Interface und dem Computer
übertragen.
Fast Track C600 kann mit Hilfe des USB-Kabels mit
Strom versorgt werden, wenn kein Netzanschluss ver-
fügbar ist. Dies ist normalerweise bei der Arbeit an abge-
legenen Orten nützlich, wenn keine andere Energiequelle
als die Batterie eines Laptops zur Verfügung steht. Bei
der Stromversorgung über USB können jedoch die Analo-
geingänge 3–4, die Line-Ausgänge 5–6 und der Kopfhör-
erausgang 2 nicht genutzt werden. Diese Einschränkung
liegt daran, dass USB aufgrund seiner Spezifikation nicht
ausreichend Strom für sämtliche hochwertigen Kompo-
nenten von Fast Track C600 liefert.
MIDI-Anschlüsse
Bei dem MIDI In- und dem MIDI Out-Anschluss
handelt es sich um MIDI-Standardanschlüsse mit 5 Pins.
Jeder Anschluss verfügt über 16 MIDI-Ein- oder -
Ausgangskanäle.
2
1
Input 1-4 (Mic or Line)
Mic/Line-
Eingänge
