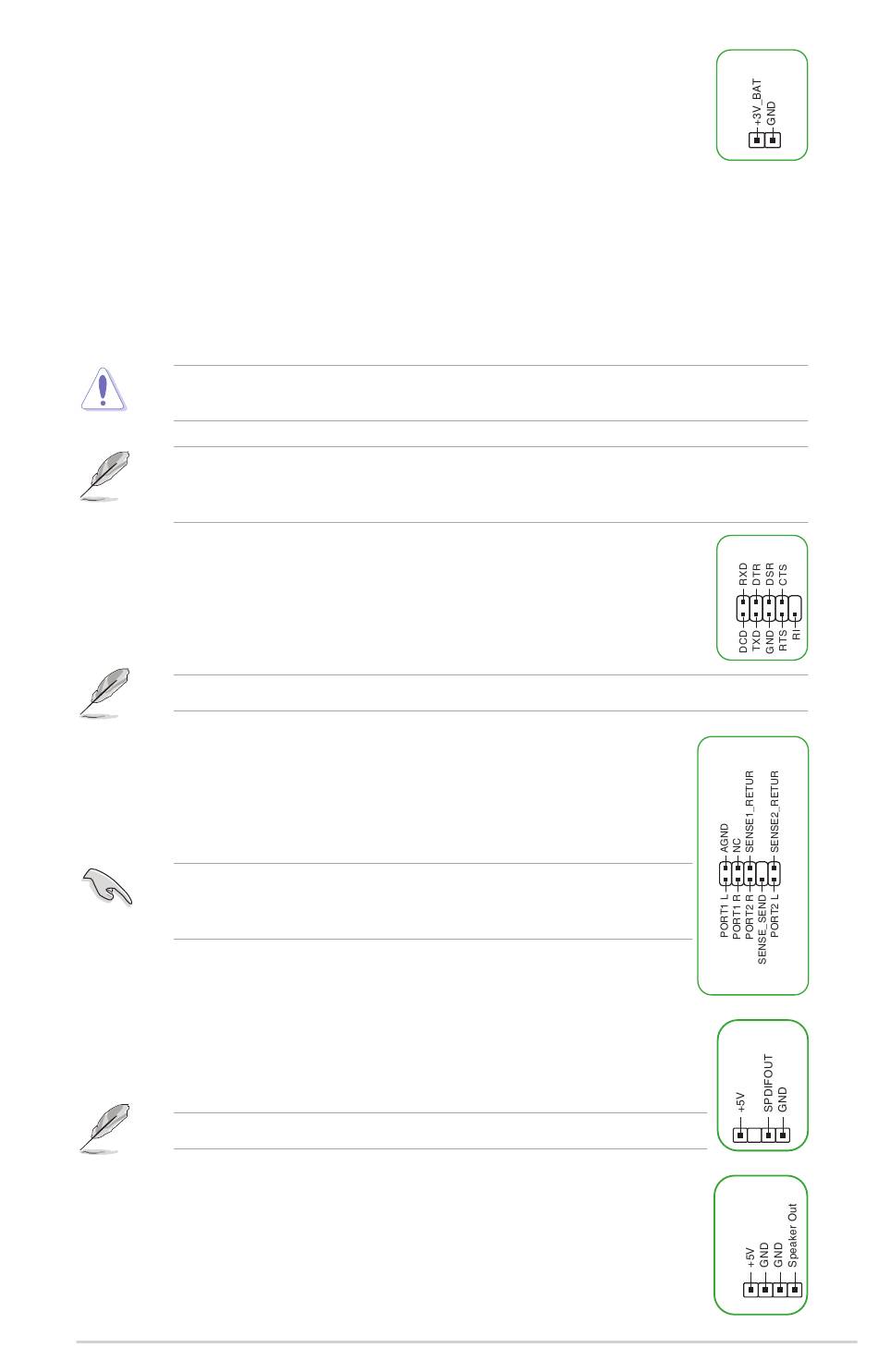

12. CMOS-Löschen-Header
Der CMOS-Löschen-Header ermöglicht Ihnen, den Real Time Clock (RTC) RAM in
CMOS zu löschen, der die Parameter für Datum, Uhrzeit, Systemkennwörter und
Systemeinrichtung enthält.
Um den RTC RAM zu löschen:
1.
Schalten Sie den Computer aus und trennen Sie ihn vom Stromnetz.
2.
Schließen Sie die Pole 1-2 mit einem Metallobjekt oder einer Jumperkappe für etwa 5 bis
10 Sekunden kurz.
3.
Verbinden Sie das Netzkabel und schalten den Computer ein.
4.
Halten Sie die <Entf> Taste während des Bootvorgangs gedrückt und rufen Sie das BIOS
auf, um die Daten neu einzugeben.
Schließen Sie die Kontakte NICHT kurz, außer wenn Sie den RTC-RAM löschen. Das Kurzschließen
oder Platzieren einer Jumper-Kappe verursacht Systemstartfehler!
Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Knopfzellen-Batterie
und schließen Sie die beiden Kontakte noch einmal kurz, um die CMOS RTC RAM-Daten zu löschen.
Setzen Sie nach dem Löschen des CMOS die Knopfzellen-Batterie wieder ein.
13. COM-Anschluss-Header
Der COM (serielle)-Anschlussheader ermöglicht Ihnen, ein COM-Anschlussmodul zu
verbinden. Verbinden Sie das Kabel des COM-Anschlussmoduls mit diesem Header,
installieren Sie dann das Modul in einer Steckplatzöffnung am Systemgehäuse.
Das COM-Anschlussmodul ist separat erhältlich.
14. Frontblenden-Audio-Header
Der Fronttafel-Audio-Header ist für ein am Gehäuse befestigtes Frontblenden-Audio-
E/A-Modul, das HD Audiostandard unterstützt. Verbinden Sie das eine Ende des
Frontblenden-Audio-E/A-Modul-Kabels mit diesem Header.
Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit
diesem Header zu verbinden, um die High-Definition Audio-Funktionen dieses
Motherboards zu nutzen.
15. S/PDIF-Ausgangs-Header
Über den S/PDIF-Ausgangs-Header können Sie das Sony/Philips Digital Interface
(S/PDIF)-Ausgangsmodul anschließen.
Das S/PDIF-Modul muss separat erworben werden.
16. Lautsprecher-Header
Dieser 4-polige Header ist für den am Gehäuse befestigten Systemlautsprecher. Der
Lautsprecher ermöglicht Ihnen, Systemsignale und Warntöne zu hören.
PRIME A620M-E
CLRTC
PIN 1
COM
PIN 1
AAFP
HD-audio-compliant
pin definition
SPDIF_OUT
SPEAKER
PIN 1
1-5
