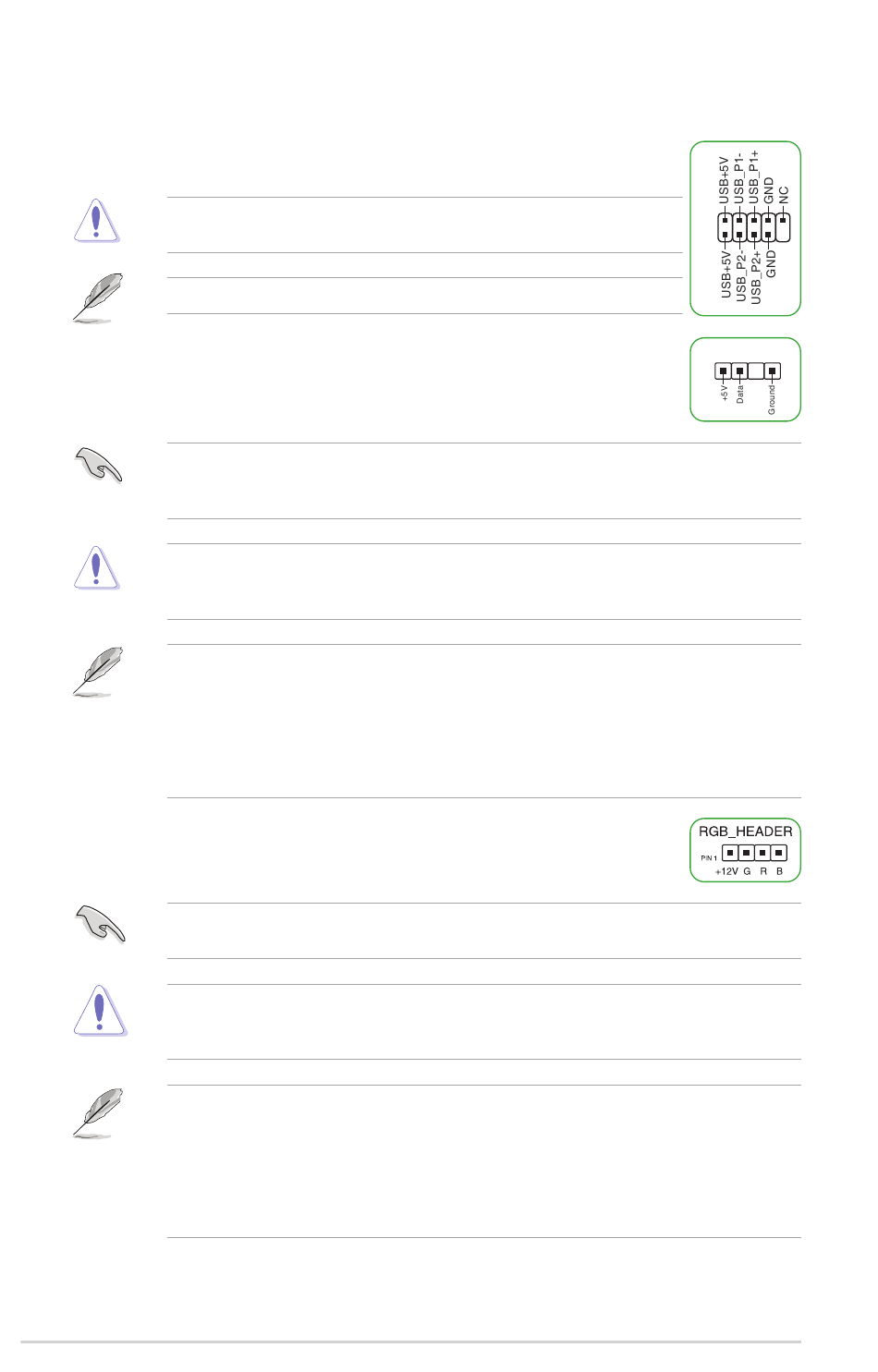

9. USB 2.0-Header
Die USB 2.0-Header ermöglichen es Ihnen, USB-Module für zusätzliche USB 2.0-Anschlüsse zu
verbinden. Die USB 2.0-Header bieten Datenübertragungsgeschwindigkeiten bis zu
480 Mb/s.
Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das
Motherboard beschädigt!
Das USB 2.0 Modul muss separat erworben werden.
10. Ansteuerbare (Gen2) Header
Die ansteuerbaren (Gen2) Header ermöglichen Ihnen, einzeln ansteuerbare RGB
WS2812B LED-Leisten oder WS2812B-basierte LED-Leisten zu verbinden.
Die ansteuerbaren (Gen2) Header unterstützen ansteuerbare RGB WS2812B LED-Leisten (5V/Data/
Ground) mit einer maximalen Leistung von 3 A (5 V). Die ansteuerbaren Header auf diesem Board
können zusammen maximal 500 LEDs bedienen.
Vor dem Installieren oder Ausbau einer Komponente muss die Stromversorgung ausgeschaltet oder
das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am
Motherboard, Peripheriegeräten oder Komponenten führen.
•
•
•
•
11. AURA RGB-Header
Der AURA RGB-Header ermöglicht Ihnen, RGB LED-Leisten zu verbinden.
Der Aura RGB-Header unterstützt mehrfarbige 5050 RGB LED-Leisten (12 V/G/R/B) mit einer
maximalen Leistung von 3 A (12 V) und einer Länge bis 3 m.
Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet
oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden
am Motherboard, Peripheriegeräten oder Komponenten führen.
•
•
•
•
1-4
Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste.
Falls Ihre LED-Leiste nicht aufleuchtet, überprüfen Sie, ob die ansteuerbare RGB LED-Leiste
in der richtigen Ausrichtung verbunden ist und ob der 5 V Anschluss mit dem 5 V Header auf
dem Motherboard richtig justiert wurde.
Die ansteuerbare RGB LED-Leiste leuchtet nur, wenn das System eingeschaltet ist.
Die ansteuerbare RGB LED-Leiste muss separat erworben werden.
Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste.
Falls Ihre LED-Leiste nicht aufleuchtet, überprüfen Sie, ob das RGB LED-Verlängerungskabel
und die RGB LED-Leiste in der richtigen Ausrichtung verbunden sind und ob der 12 V
Anschluss mit dem 12 V Header auf dem Motherboard richtig justiert wurde.
Die LED-Leiste leuchtet nur, wenn das System eingeschaltet ist.
Die LED-Leiste muss separat erworben werden.
PIN 1
ADD_GEN 2
PIN 1
