Einstellungen
Die Einstellungen von oberer Trennfrequenz (FREQ) und relativer Laut-
stärke (LEVEL) können direkt mit dem Drehregler auf der Subwoofer-
Rückseite vorgenommen werden. Die Einstellungen werden dabei für
jede Quelle getrennt gespeichert und folglich auch getrennt vorge-
nommen.
Drücken
Um zwischen LEVEL und FREQ zu wechseln, wird der Drehregler
gedrückt.
• LEVEL
der LED-Ring leuchtet grün
• FREQ
der LED-Ring leuchtet blau
Drehen
Durch Drehen am Regler kann der entsprechende Parameter variiert
werden. Es wird folgender Einstellbereich umfasst:
• LEVEL
−15 dB bis +6 dB, Schrittweite 1 dB
• FREQ
35 bis 140 Hz, Schrittweite 5 Hz
Der aktuell gewählte Wert wird dabei jeweils durch den LED-Ring
angezeigt. Die jeweils letzte LED erlaubt durch zwei unterschiedliche
Leuchthelligkeiten die Anzeige aller Zwischenschritte. Leuchtet die
LED mit voller Helligkeit, so ist exakt der Wert eingestellt, der neben
der LED abzulesen ist. Leuchtet die LED mit reduzierter Helligkeit, so
ist der kleinere Zwischenwert eingestellt, der nicht in der Beschriftung
aufgeführt ist.
LEVEL (green)
FREQ (blue)
-4
-6
-2
(90)
(80)
(100)
0
-8
(70)
(110)
-10 (60)
(120) +2
(50)
(130)
-12
+4
(40) Hz
(140) Hz
-14 dB
+6 dB

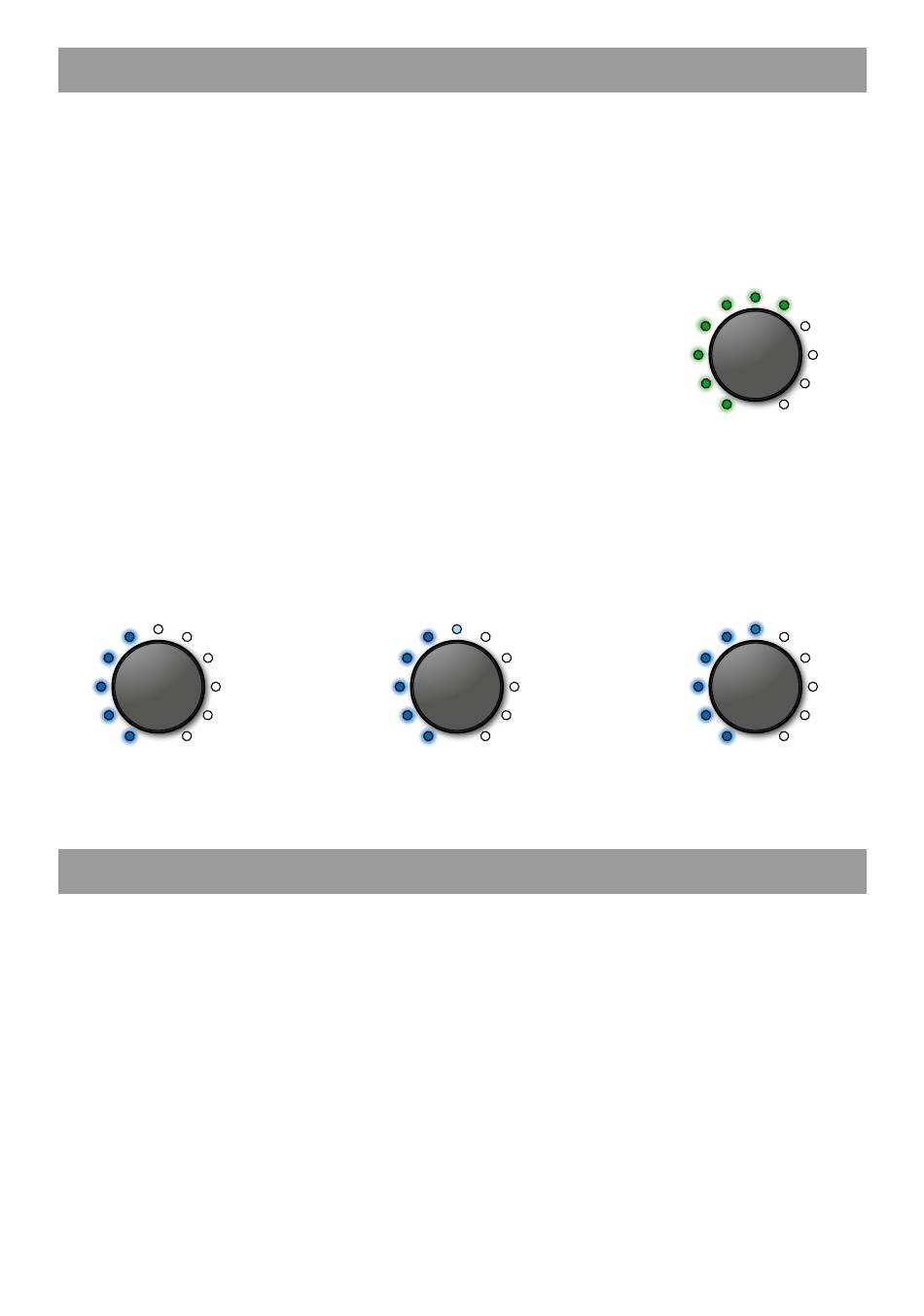

FREQ Beispiel:
Trennfrequenz 80 Hz
6
Anwendungsbeispiele
Beispiel 1: Anbindung eines nuSub XW-1200
an ein Paar nuPro X-4000 mit WIRELESS-Verbindung
Über die kabellose Verbindung wird stets ein ungefiltertes Signal über-
tragen. Daher erfolgt die Einstellung der Trennfrequenz am Subwoofer
selbst.
• System HP im Menü des Lautsprechers
gibt Trennfrequenz der Box vor, z. B. 80 Hz
• FREQ-Einstellung am Subwoofer
gibt die Trennfrequenz des Subwoofers vor, z. B. 80 Hz
• LEVEL-Einstellung am Subwoofer
gibt die relative Lautstärke vor, z. B. −8 dB
Beispiel 2: Anbindung eines nuSub XW-700
an ein Paar nuBoxx A-125 pro (oder eine AS-225 max) mittels
analoger Cinch-Verbindung (LINE IN)
Der Lautsprecher wird automatisch mit einer Trennfrequenz von 80 Hz
gefiltert, sobald ein Cinch-Stecker an der SUB OUT-Buchse angesteckt
wird. Der Subwoofer wird auf die passende Trennfrequenz eingestellt.
• FREQ-Einstellung am Subwoofer
gibt die Trennfrequenz des Subwoofers vor, z. B. 80 Hz
• LEVEL-Einstellung am Subwoofer gibt die relative Lautstärke vor, z. B. −4 dB
LEVEL (green)
FREQ (blue)
-4
-6
-2
(90)
(80)
(100)
0
-8
(70)
(110)
-10 (60)
(120) +2
(50)
(130)
-12
+4
(40) Hz
(140) Hz
-14 dB
+6 dB
FREQ Beispiel:
Trennfrequenz 85 Hz
Beispiel 3: Anbindung eines nuSub XW-900 an einen
AV-Receiver mittels analoger Cinch-Verbindung (LINE IN)
Die Einstellung von Trennfrequenz und relativer Lautstärke kann
durch den AV-Receiver bzw. von dessen automatischer Einmessung
vorgenommen werden. Am Subwoofer wird daher die Trennfrequenz
maximal hoch eingestellt. Die Lautstärke (LEVEL) wird hingegen am
Subwoofer gering eingestellt, um den Receiver zur Ausgabe eines kräfti-
gen Signals zu veranlassen. Somit wird gewährleistet, dass die Aus- und
Einschaltautomatik des Subwoofers zuverlässig funktioniert.
Sollen sowohl X-Room Calibration als auch das Einmesssystem des
Receivers zum Einsatz kommen, so empfiehlt es sich, die X-Room Calib-
ration zuerst durchzuführen.
• FREQ-Einstellung am Subwoofer: z. B. 140 Hz
• LEVEL-Einstellung am Subwoofer: z. B. −12 dB
3
LEVEL (green)
FREQ (blue)
-4
-6
-2
(90)
(100)
(80)
0
-8
(70)
(110)
-10 (60)
(120) +2
(50)
(130)
-12
+4
(40) Hz
(140) Hz
-14 dB
+6 dB
LEVEL Beispiel:
relative Lautstärke -2 dB
LEVEL (green)
FREQ (blue)
-4
-6
-2
(90)
(80)
(100)
0
-8
(70)
(110)
-10 (60)
(120) +2
(50)
(130)
-12
+4
(40) Hz
(140) Hz
-14 dB
+6 dB
FREQ Beispiel:
Trennfrequenz 90 Hz
nuSub XW-700 / XW-900 / XW-1200 · 11/2022
