Terrawin Verdeca Benutzerhandbuch / Montageanleitung
Pergola mit faltbarem dach
Verwandte Anleitungen für Terrawin Verdeca
Inhaltszusammenfassung für Terrawin Verdeca

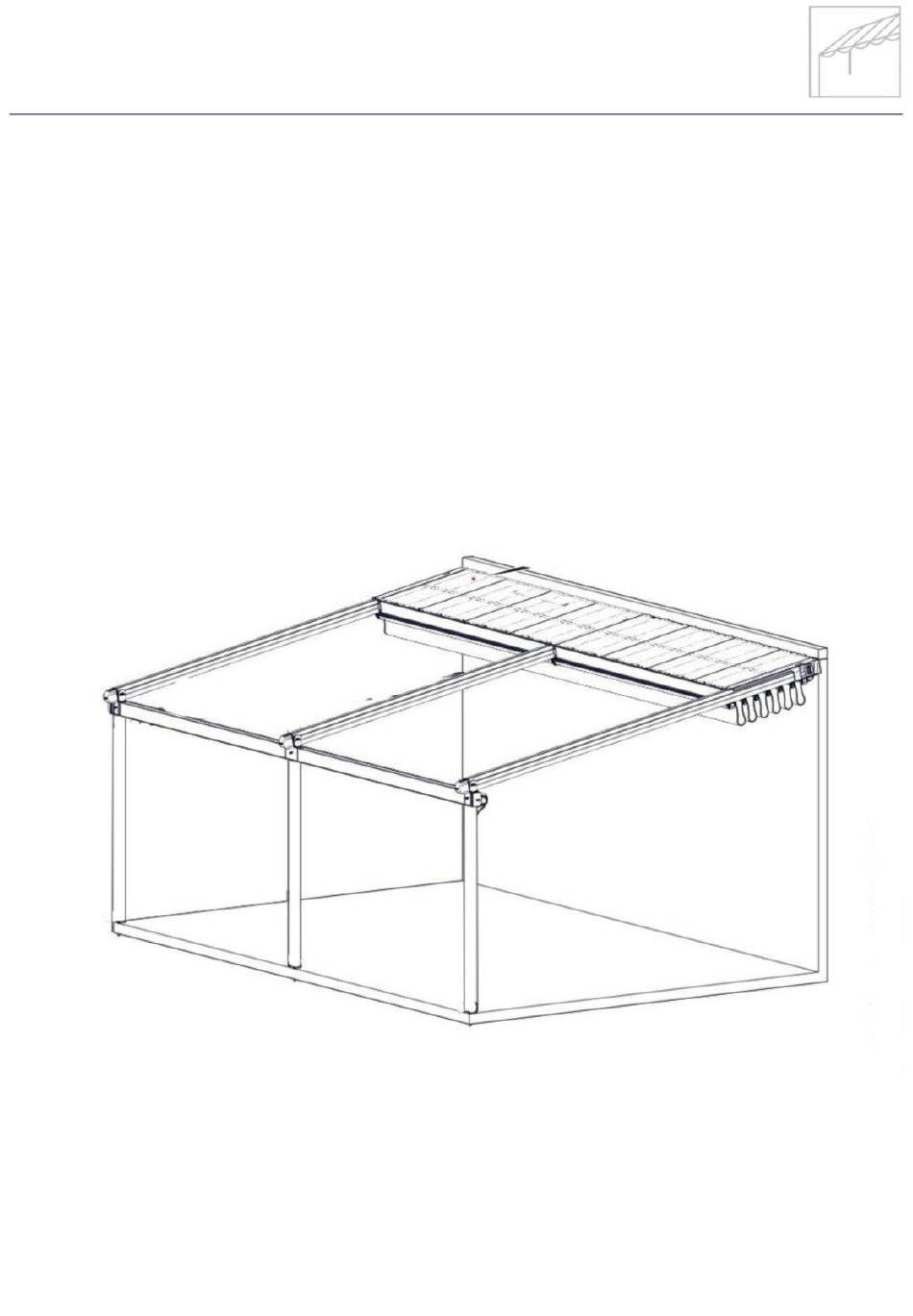

- Seite 1 Benutzerhandbuch / Montageanleitung Pergola mit Faltbarem Dach Terrawin Typ Verdeca Ausführung: DE – Januar 2022 www.terrawin.de...
-
Seite 2: Inhaltsverzeichnis
Wir verweisen Sie auch auf unsere Allgemeinen Verkaufs- und Lieferbedingungen, die auf Anfrage erhältlich sind Terrawin übernimmt keine Haftung für Schäden oder Verletzungen, die dadurch entstehen, dass die Anweisungen in diesem Handbuch nicht sorgfältig befolgt werden oder bei Transport, Montage, Gebrauch und... -
Seite 3: Einleitung
Bevor Sie Ihre Pergola genießen können, muss sie richtig zusammengebaut werden. Dieses Handbuch enthält klare Anweisungen für alle Schritte, die Sie für die korrekte Montage Ihrer Terrawin-Pergola durchführen müssen. Wir empfehlen Ihnen, sich die Zeit zu nehmen, das gesamte Handbuch zu lesen, bevor Sie mit der Montage beginnen. - Seite 4 Wartung sicher, dass alle Befestigungselemente ordnungsgemäß angezogen sind. Entsorgen Sie das Produkt in Übereinstimmung mit den örtlichen Gesetzen und Vorschriften. Wenn Sicherheitsvorschriften und Anweisungen nicht korrekt befolgt werden, übernimmt Terrawin keine Verantwortung für Schäden und Verletzungen. Montageanleitung – Verdeca Pergola www.terrawin.de Seite...
-
Seite 5: Produktmerkmale
*Optional: eingebaute LED-Beleuchtung in der Stoffplane Art der Anwendung: Die Verdeca hat ein einziehbares System mit geneigter Form und muss an einer Wand montiert werden. Mit einem einzigen Motor wird das Öffnen und Schließen des Daches motorisiert und über eine Fernbedienung gesteuert. -
Seite 6: Teileübersicht
Teileübersicht 4.1 Einzelteildarstellung Wandprofil Motoreinheit Pfosten Stoff Rinne Quersparren Sparren Seitenabdeckungsprofile, Deckenwand und Wandfinish Montageanleitung – Verdeca Pergola www.terrawin.de Seite... -
Seite 7: Motorisierung
4.2 Motorisierung Die Verdeca-Pergola verwendet einen Motor vom Typ Somfy. Der Motor wird über eine Fernbedienung gesteuert und betrieben. Die Fernbedienung Somfy ist im Lieferumfang enthalten. 4.3 Details zu den Befestigungselementen Verbindung Sparren – Wandprofil M8x16mm-Sechskantschraube aus Edelstahl M8-Unterlegscheibe aus Edelstahl... - Seite 8 Verbindung Pfoste – Regenrinne Verbindung Pfoste – Boden Verwenden Sie für Ihre Situation geeignete Materialien. Verbindung Motoreinheit – Wandprofil Selbstbohrende Schraube M5,5x25mm mit Unterlegscheibe Selbstbohrende Schraube M5,5x25mm mit Unterlegscheibe Montageanleitung – Verdeca Pergola www.terrawin.de Seite...
- Seite 9 Verbindung Stoff – Träger (Sparren) M8-Mutter mit Dichtung Verbindung Quertraverse – Sparren a. Selbstbohrende Schraube M4,8x25mm (3x) b. Selbstbohrende Schraube M4,8x25mm (6x) Selbstbohrende Schraube M4,8x25mm Montageanleitung – Verdeca Pergola www.terrawin.de Seite...
-
Seite 10: Prüfung Bei Anlieferung
• Schachteln mit rotem Etikett: Elektronische Bauteile wie Steuereinheit, Fernbedienungen. • Schachteln mit blauem Etikett: Metallteile wie U-Klammern, Montagehalterungen, Regenrinnenkappen, Schrauben. • Schachteln mit gelbem Etikett: Kunststoffteile wie Gummi für die Regenrinne, Kappen, Motorwellenantriebsüberträger. Montageanleitung – Verdeca Pergola www.terrawin.de Seite... -
Seite 11: Vorbereitung Für Die Montage
Eine Terrawin-Pergola ist standardmäßig mit vormontierten Gummidichtungen ausgestattet. Wenn die Gummidichtungen verformt sind, können sie mit etwas Wärme, z. B. von einem Warmlufterzeuger oder Haartrockner, gerichtet werden. Die Garantie erlischt, wenn die Verdeca-Pergola nicht entsprechend der Anleitung montiert und installiert wird. Montageanleitung – Verdeca Pergola www.terrawin.de... -
Seite 12: Inspektion Von Werkzeugen Und Zubehör
5.2 Inspektion von Werkzeugen und Zubehör Ø16 1 3, 17 Montageanleitung – Verdeca Pergola www.terrawin.de Seite... -
Seite 13: Montage
H [cm] = vordere Höhe [cm] + Neigung [cm] Die Standard-Fronthöhe beträgt 250 cm 2 . Befestigen Sie die Halterungen an der Wand. Verwenden Sie die für Ihre Situation richtigen Befestigungselemente Wir empfehlen die Verwendung von mindestens M12. Montageanleitung – Verdeca Pergola www.terrawin.de Seite... - Seite 14 Die Rinne in gerader, stabiler Lage auf einen Tisch oder auf Blöcke legen. Festlegen, auf welcher Seite der Pfosten mit dem Regenwasserabfluss aufgestellt werden soll (d.h. links oder rechts). Jetzt mit dem Lochbohrer vorsichtig das Loch in die Rinne bohren (ø 60 mm). Montageanleitung – Verdeca Pergola www.terrawin.de Seite...
- Seite 15 Verankerung am Boden mit den für Ihre Situation korrekten Befestigungselementen, bevor Sie sie wie im Bild unten gezeigt anheben. In dieser Situation benötigen Sie vielleicht die Hilfe mehrerer Personen, da die Posten sorgfältig gehalten werden müssen. Montageanleitung – Verdeca Pergola www.terrawin.de Seite...
- Seite 16 Dichtung innerhalb des Systems befinden, wie im Bild unten zu sehen. HINWEIS: Bei der Befestigung der Schienenschrauben an der hinteren und der vorderen Quertraverse benötigen Sie je nach Schienengewicht und -länge möglicherweise die Hilfe einer Montageanleitung – Verdeca Pergola www.terrawin.de Seite...
- Seite 17 Person. . Prüfen Sie, ob die Struktur auf allen Seiten eben ist. Montageanleitung – Verdeca Pergola www.terrawin.de Seite...
-
Seite 18: Installation Der Motoreinheit Und Des Stoffes
6.2 Installation der Motoreinheit und des Stoffes Installieren Sie den Motorkasten in der Mitte zwischen zwei Sparren. 2 . Alle Sparren müssen sich auf der Rückseite der Schienen befinden. Montageanleitung – Verdeca Pergola www.terrawin.de Seite... - Seite 19 Setzen Sie die Sechskantschaft-Spindel und das Übertragungsrohr in den Motor ein, wie auf der untenstehenden Abbildung zu sehen. Wellenübertrager aus Kunststoff Wellenspinde Übertragungsrohr Spindel mit Sechskantschaft 5 . Setzen Sie einen Wellenüberträger aus Kunststoff auf das Übertragungsrohr im Inneren des Systems auf. Wellenübertrager aus Kunststoff Wellenspinde Montageanleitung – Verdeca Pergola www.terrawin.de Seite...
- Seite 20 Installation des Stoffes müssen Sie die Muttern gleichzeitig an den Stoffhalteprofilen befestigen. HINWEIS: Beim Einbau der Schrauben werden die Dichtungen zusammengedrückt, um eine vollständige Dichtigkeit zu erzeugen. Es könnte daher nicht einfach sein, die Muttern anzusetzen. Montageanleitung – Verdeca Pergola www.terrawin.de Seite...
-
Seite 21: Installation Der Quersparren Und Der Deckenplane
Sie die Position der U-Klammern definieren. Zuerst müssen Sie prüfen, ob die einziehbare Länge des Stoffes innerhalb der Länge des Seitenabdeckprofils liegt. Wenn dies korrekt ist, können Sie die U-Klammern gemäß dieser Größe montieren. Länge der Deckenwand Montageanleitung – Verdeca Pergola www.terrawin.de Seite... - Seite 22 Schließen Sie mit dem L-Profil ab. M5,5x25 selbstbohrende Schraube mit Unterlegscheibe Stoffabdeckung 63x100 Stoffabdeckung 63x100 4 0x120 Quertraversenprofil aus Aluminium 4 . Nach der Installation der Deckenplanen können Sie die seitlichen Abdeckprofile anbringen. Seitenabdeckungsprofil Montageanleitung – Verdeca Pergola www.terrawin.de Seite...
-
Seite 23: Programmierungsanleitung
Nur die Steuereinheit muss mit Strom versorgt werden. Der Empfänger ist vollständig im Gehäuse der Steuereinheit untergebracht. Terrawin behält sich das Recht vor, die Motorgarantie zu annullieren, wenn die Verdrahtungsempfehlungen nicht befolgt werden. Die Steuereinheit funktioniert nur mit 230 V AC / 50~60 Hz. -
Seite 24: Fernbedienung
Sie kann auch vom Internet unter folgendem Link heruntergeladen werden: https://fdocuments.in/reader/full/telis-4-rts 7.1 Fernbedienung Die Terrawin Verdeca ist mit einem Rohrmotor mit Funksteuerung ausgestattet. Zum Öffnen, Schließen oder Anhalten das Tuch können Sie die entsprechenden Tasten der Fernbedienung verwenden (siehe Bild unten). Details zur Fernbedienung Kanäle:... -
Seite 25: Programmierung Des Motors
Schritt 4: Stecken Sie den Stecker für 10 Sekunden ein, der Motor bewegt sich kurz Schritt 5: Halten Sie die PROG-Taste auf der Rückseite der Fernbedienung länger als 7 Sekunden gedrückt, bis sich der Motor 2 Mal kurz bewegt. Dadurch werden ALLE gespeicherten Motorsender entfernt. Montageanleitung – Verdeca Pergola www.terrawin.de Seite... -
Seite 26: Programmierung Des Led-Bedienfeldes
Halten Sie auf der aktuellen Fernbedienung die PROG-Taste gedrückt. (Die LEDs werden ein- und ausgeschaltet) Wählen Sie auf der neuen Fernbedienung aus, welchen Kanal Sie wählen möchten. Drücken Sie auf der neuen Fernbedienung die PROG-Taste und lassen Sie sie los. (Die LEDs schalten sich ein und aus) Montageanleitung – Verdeca Pergola www.terrawin.de Seite... -
Seite 27: Häufig Gestellte Fragen
Verwenden Sie niemals Scheuermittel, aggressive Lösungsmittel oder einen Hochdruckreiniger. Zuerst nass machen und mit viel Wasser abspülen und dann mit einem weichen Tuch abwischen. 10. Abfallentsorgung Entsorgen Sie das Produkt gemäß den örtlichen Gesetzen und Vorschriften. Montageanleitung – Verdeca Pergola www.terrawin.de Seite... -
Seite 28: 1. Garantiebedingungen
* Die Garantie der Lackierung beträgt 2 Jahre unter Umgebungsbedingungen an Orten mit Feuchtigkeitsnebel mit salzhaltigem und chemischem Dampf (Hafen, Küstenlinie, Schwimmbad usw.). 12. Kontakt WICHTIG: Ihr Terrawin-Vertreter ist Ihre erste Kontaktperson für Fragen und Kommentare. Montageanleitung – Verdeca Pergola www.terrawin.de...
