4 | Aufbau und Funktion

4.2 Funktionsbeschreibung

Prozessgas

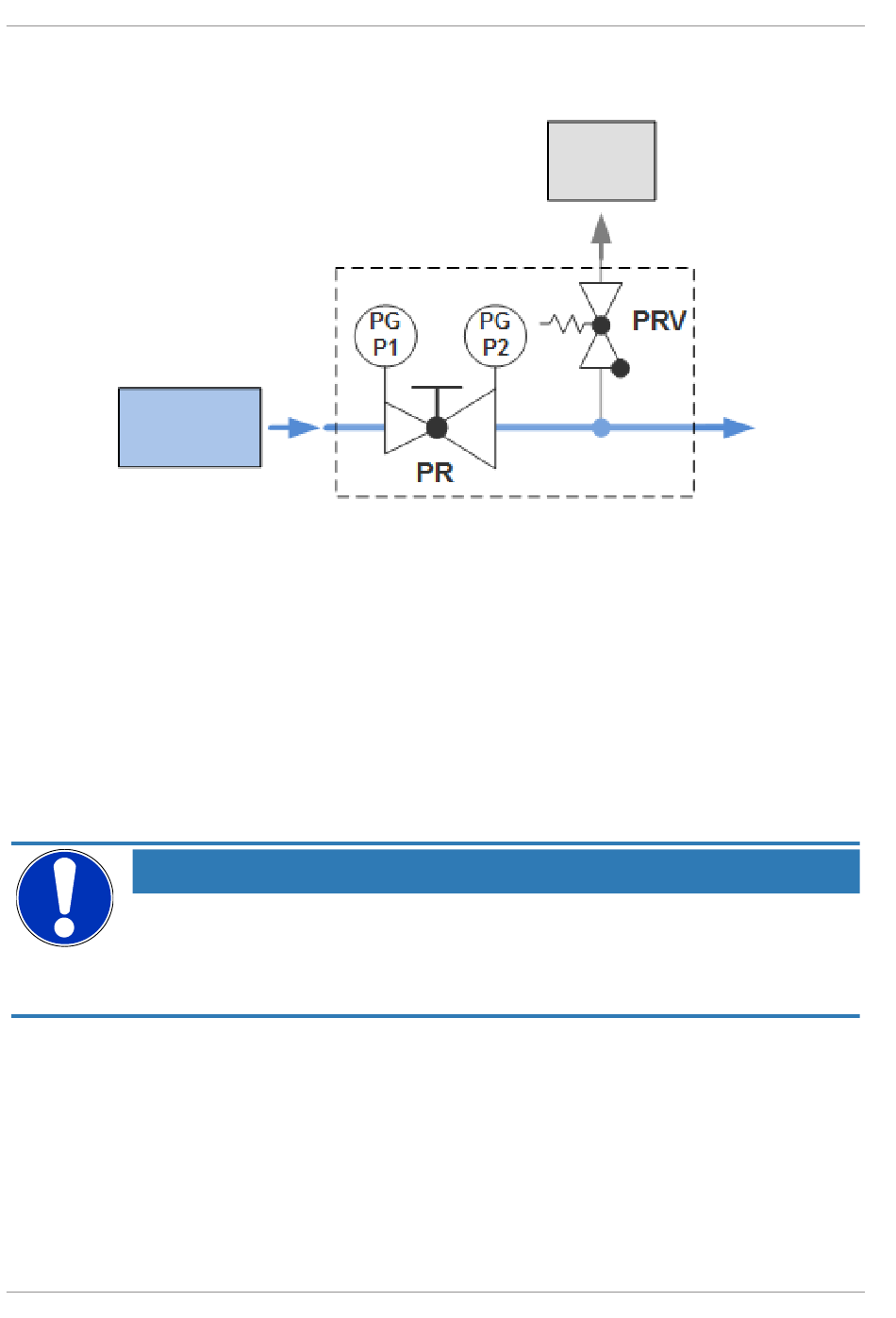

Abb. 2: Schema LT2000
Die bestimmungsgemäße Verwendung der Druckregler LT2000 ist die Entspannung eines Ga-
ses von einem Vordruck auf einen fest eingestellten oder einstellbaren Hinterdruck.
Diese Druckreduzierung wird durch den Druckregler vorgenommen. Er ist ausgestattet mit je ei-
nem Manometer zur Anzeige des Vor- und des Hinterdrucks. Der Hinterdruck wird durch Dre-
hen des Handrades am Druckregler auf den gewünschten Wert eingestellt und darf einen defi-
nierten, auf dem Typenschild angegebenen Maximalwert nicht überschreiten.
Bei der hier vorliegenden einstufigen Druckregelung bleibt der eingestellte Hinterdruck bei sich
änderndem Vordruck nicht gänzlich konstant, sondern steigt mit abnehmendem Vordruck (z.B.
hervorgerufen durch eine sich entleerende Flasche) leicht an.

4.3 Technische Daten

HINWEIS
Die technischen Daten können dem Datenblatt für das jeweilige Produkt entnommen werden.
Sollte dieses nicht vorliegen, so kann es unter www.spectron.de eingesehen und heruntergela-
den werden.
Maximale Eingangs- und Ausgangsdrücke und die Gasart sind auf dem Typenschild bzw. der
Kennzeichnung vermerkt.

4.4 Grenzen und Schnittstellen

Der Lieferumfang umfasst das Produkt wie im Kapitel „Aufbau" beschrieben. Die Übergabe-
punkte an Prozessgas, Abluft und Hilfsmedien (inkl. Spannungsversorgung) sind die Anschlüs-
se auf der Entspannungsstation bzw. dem Produkt.
Folgende Bereiche und Funktionen sind nicht im Leistungsumfang von Spectron errichtet wor-
den:
– andere Anlagen, Leitungen und Installationen der Gesamtanlage
– Prozessgasquelle
