Spectron Gas Control Systems GmbH
4 Aufbau und Funktion
4.1 Aufbau

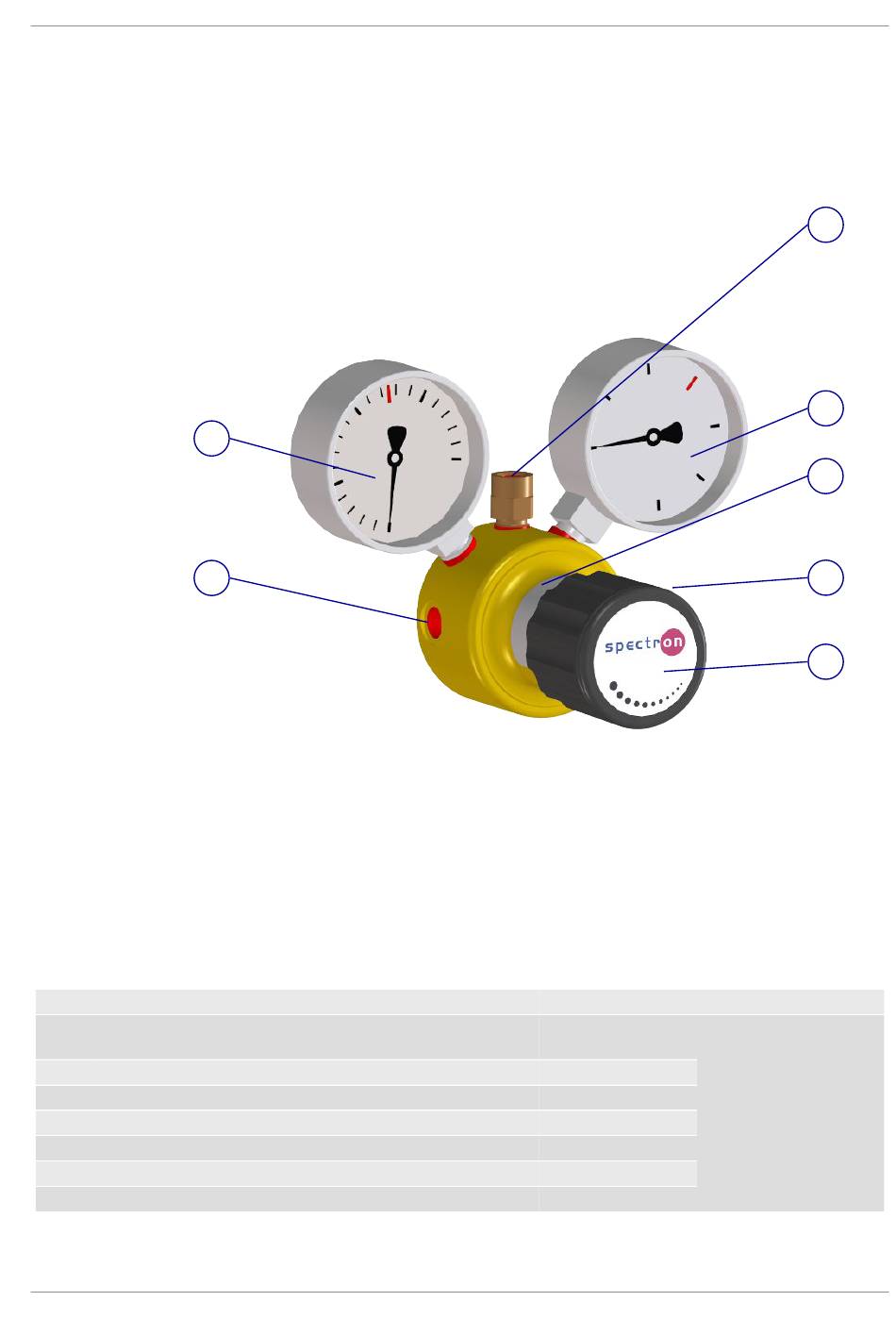

Abb. 1: Aufbau Druckregler LT2000
Der beschriebene Aufbau ist exemplarisch. Je nach Konfiguration dann die Ausführung des
Produktes variieren.
Pos.
Bezeichnung
1
Eingang: Flaschenanschluss, Verschraubung oder Innen-
gewinde
2
Vordruckmanometer
3
Druckeinstellung
4
Hinterdruckmanometer
5
Prozessgasanschluss
6
Abgasanschluss (Abblase- / Überdruckventil)
7
Typenschild
GDS_LT2000_0122
2
1
Kurzbezeichnung
Anschluss
Siehe Datenblatt bzw.
individuelle Konfigurati-
on
PG P1
PR
PG P2
PRV
Aufbau und Funktion | 4
6
4
7
5
3
11
