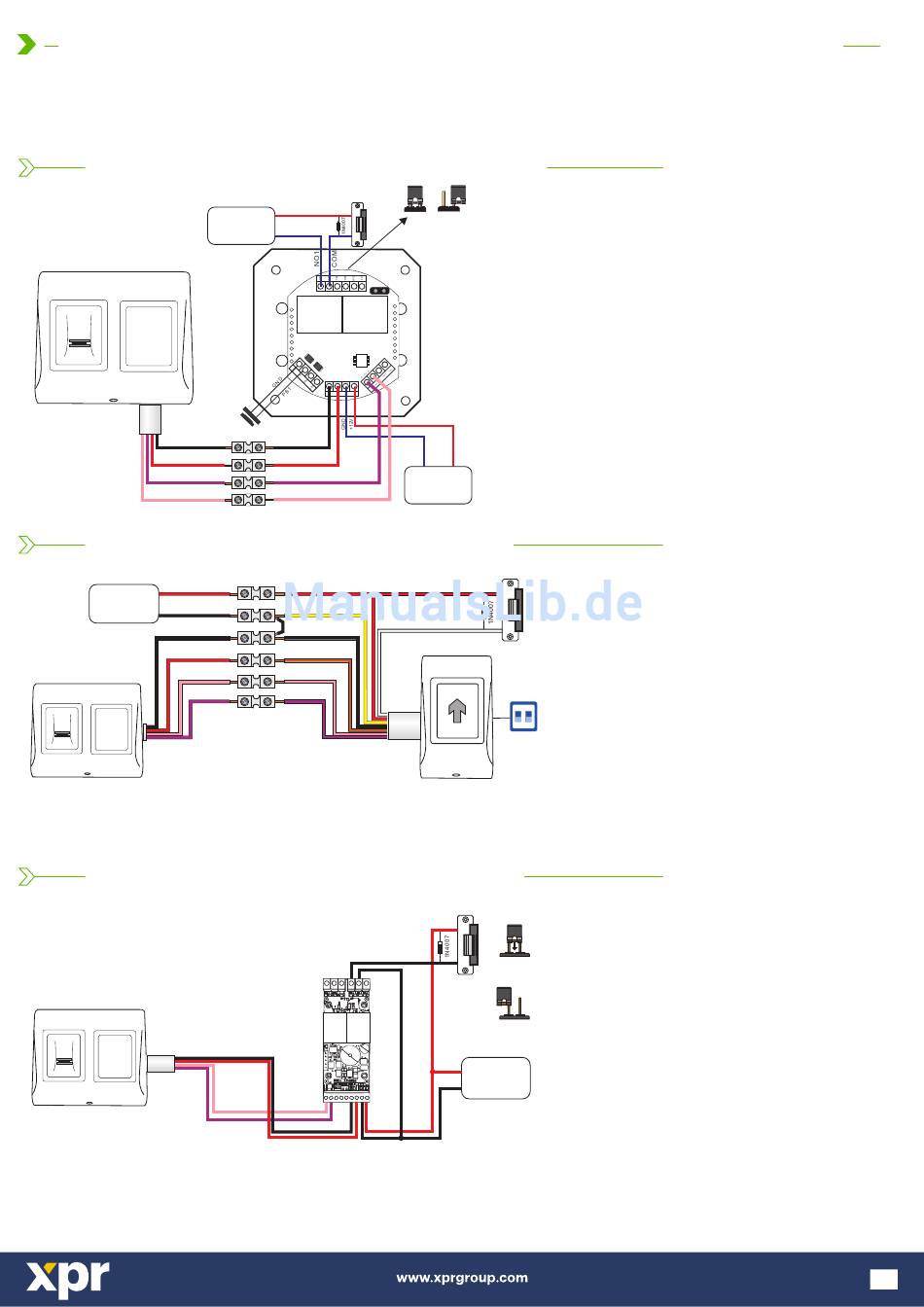

9. VERBINDEN DES FINGERABDRUCKLESERS MIT ABGESETZTER STEUEREINHEIT
Ist eine gesicherte Installation erforderlich, kann der Leser mit einer abgesetzten Steuereinheit in einem gesicherten Bereich
verbunden werden, die gleichzeitig als Austrittstaster verwendet werden kann. Folgen Sie den Anweisungen unten, um die beiden
Geräte zu verbinden oder siehe Installationshandbuch der Steuereinheit.
9.1 Verbindung des B100PROX-SA v2 mit DINRTT
9.2 Verbindung des B100PROX-SA v2 mit RTT
+
12 VDC
-
9.3 Verbindung des B100PROX-SA v2 mit RU2
B100PROX-SA
Achtung: Das Ändern des ADMINISTRATOR-Fingers trennt auch die Verbindung zur abgesetzten Steuereinheit.
+
+
12 VDC
-
-
DINRTT
Exit Button
(NO)
GND
Black
+12V
Red
B
(RS485)
Pink
A
(RS485)
Violet
max. 50 meters
Red
COM
Yellow
Black
Black
GND
Red
Brown
12V out
A
Pink
Pink
(RS485)
Violet
Violet
B
(RS485)
max. 50 meters
NO
COM
RU2
Pink
A
(RS485)
B
(RS485)
GND
Violet
+12V
max. 50 meters
1
2
1. Schließen Sie den Jumper. DINRTT piept und
gleichzeitig blinkt die rote LED.
2. Öffnen Sie den Jumper.
3. Warten Sie bis ein Piepton + OK-Signal ertönt (2
kurze + 1 langer Piepton)
Sobald das OK-Signal ertönt, ist die Verbindung
hergestellt.
-
+
12 VDC
+
White
NO
-
ON
1 2
RTT
+
1
-
2
+
12 VDC
-
+12V
GND
1. Stellen Sie den DIP-Schalter Nr. 1 auf die
Position ON. RTT piept und gleichzeitig
blinkt die rote LED.
2. Stellen Sie den DIP-Schalter Nr. 1 auf die
Position OFF.
3. Warten Sie einen Piepton + OK-Signal ab
(2 kurze + 1 langer Piepton)
Sobald das OK-Signal ertönt, ist die
Verbindung hergestellt.
1. Schließen Sie den Jumper. RU2 piept
und gleichzeitig blinkt die rote LED.
2. Öffnen Sie den Jumper.
3. Warten Sie bis ein Piepton + OK-Signal
ertönt (2 kurze + 1 langer Piepton)
Sobald das OK-Signal ertönt, ist die
Verbindung hergestellt.
7
