XciteRC 24000000 Bedienungsanleitung
Verwandte Anleitungen für XciteRC 24000000
Inhaltszusammenfassung für XciteRC 24000000

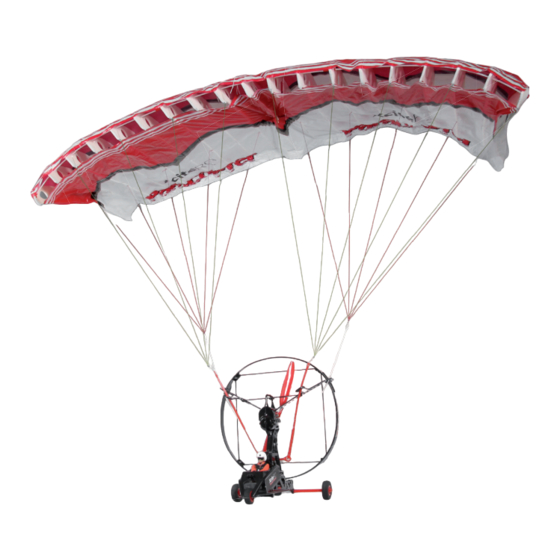

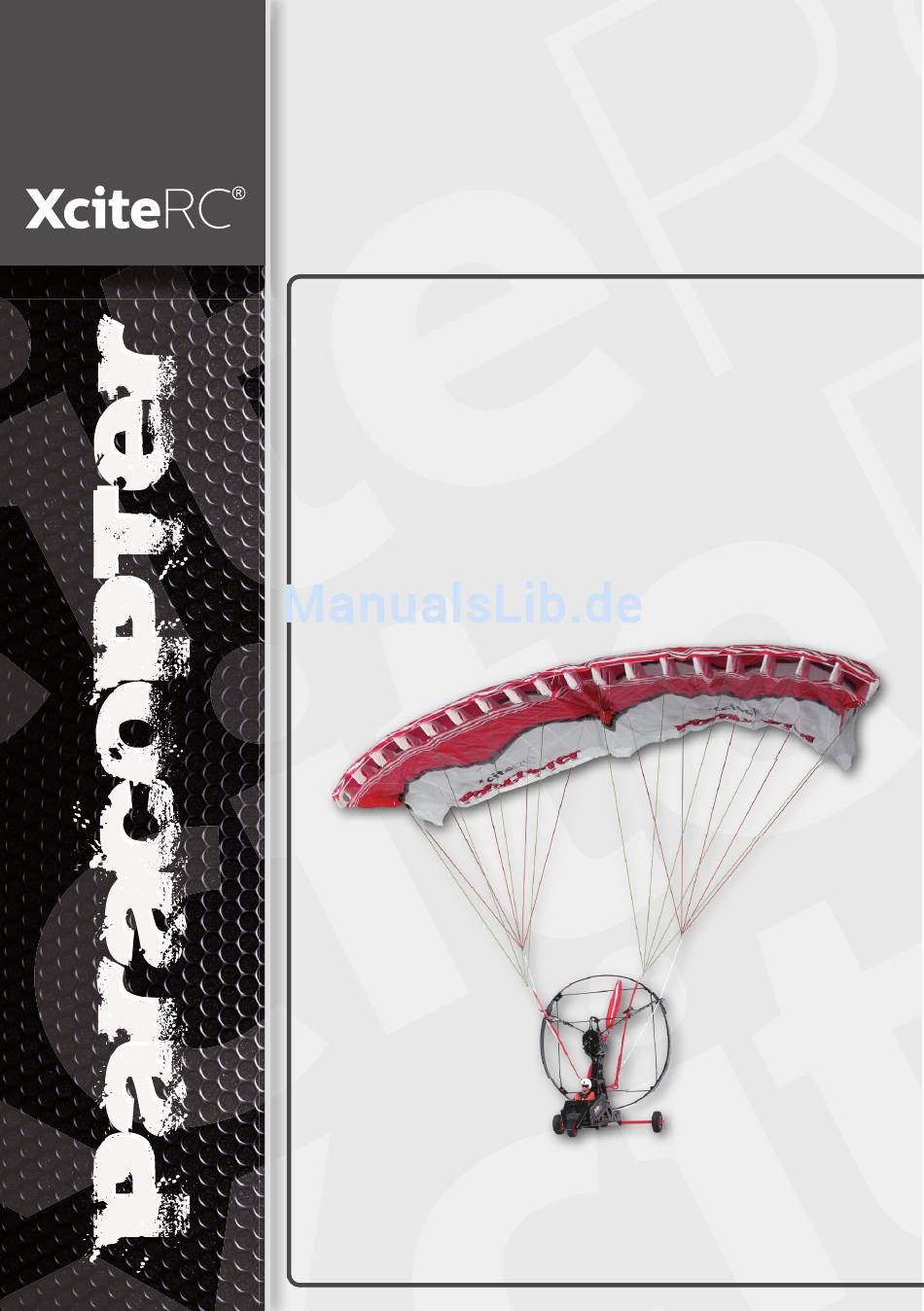

- Seite 1 Bedienungsanleitung Manual Mode d‘emploi #24000000 PARACOPTER RTF 2.4 GHz #240001000 PARACOPTER ARTF 2.4 Ghz...
-
Seite 2: Inhaltsverzeichnis
Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet werden. KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN! Die jeweils neueste Version dieser Anleitung fi nden Sie im Internet unter www.XciteRC.de © Copyright 2013 by XciteRC-Modellbau GmbH & Co. KG PARACOPTER... -
Seite 3: Einführung
Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach- ,Personen- oder Folge- schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen, übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährlei- stung. PARACOPTER... - Seite 4 Sicherheitshinweise Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an fremden Eigentum oder gar Personenschäden kommen. Wir empfehlen deshalb, den Betrieb über eine Haft- pfl ichtversicherung abzusichern. Sollten Sie schon eine Haftpfl ichtversicherung besitzen, informieren Sie sich vor Inbetriebnahme des Modells, ob funkferngesteuerte Modelle in entsprechendem Umfang mitversichert sind.
-
Seite 5: Sicherheitshinweise Zum Umgang Mit Batterien Bzw. Akkus
Lithium-Akku längere Zeit gelagert, kann er be-schädigt werden. Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen. -
Seite 6: Windverhältnisse
Windverhältnisse Windverhältnisse Fliegen Sie nur bei Windgeschwindigkeiten bis ma- Hangabwinde am Fuß eines Hügels oder Berges drü- ximal 16 km/h. Bei Windgeschwindigkeiten über 30 cken den PARACOPTER nach unten. Er steigt dann km/h darf nicht mehr gefl ogen werden! trotz Vollgas sehr langsam oder gar nicht. Besondere Vorsicht ist beim Fliegen in der Nähe eines Gewässers geboten. -
Seite 7: Komplettierung
Komplettierung Propellerring mit der Aufhängung ver- binden. Anschließend wird die hori- zontale Strebe mit den beiliegenden Schrauben und Muttern an der Auf- hängung befestigt. Die Achse in die Führung am Chassis stecken. Positionieren Sie die Nase an der Achse in der entsprechenden Aussparung am Chassis. - Seite 8 Komplettierung Die Pilotenpuppe wird mit dem bei- liegenden doppelseitigen Klebeband und einer Schraube am Chassis be- festigt. Die vorderen gelben Leinen werden hintere Leinen (rot) in die Ösen der Steuerstangen (A) ge- lipst. Die hinteren roten Leinen führen vordere Leinen (gelb) Sie durch die kleine seitliche Öffnung (B) am Propellerring.
- Seite 9 Komplettierung Die Änderung der Position der Schnurbefestigung in den Steuer- WARNUNG: ist der Wind stär- stangen beeinfl usst den Anstellwinkel des Schirms. Ein höherer ker (auch Äste bewegen sich, über 30 Punkt erhöht die Geschwindigkeit des PARACOPTERs – so kann km/h), darf der PARACOPTER nicht das Modell einfach an verschiedene Windbedingungen oder Wün- mehr gefl...
-
Seite 10: Antriebsakku Einlegen
Akku aufl aden und einlegen Antriebsakku einlegen • Durch Ziehen des Verriegelungshebels wird das Ak- kufach auf der Unterseite des Chassis geöffnet. • Ziehen Sie den Stecker nach draußen und verbin- den ihn mit dem Antriebsakku. • Fädeln Sie nun zuerst den Stecker, anschließend den Akku wie in der Abbildung gezeigt in das Chassis. -
Seite 11: Fernsteuerung (Sender)
Das Fernsteuersystem Fernsteuerung (Sender) Antenne 1. Ein/Aus-Schalter: Schaltet Stromversorgung des Senders ein 2. Steuerhebel: zur Richtungssteue- rung rechts oder links 3. Steuerungstrimmung: stellt den Geradeausfl ug ein 4. Gashebel: Steuert das Steigen oder Sinken des Modells 5. Gastrimmung: zur Einstellung der Steuerhebel Gashebel Neutralstellung des Fahrtenreglers... -
Seite 12: Starten Und Fl Iegen
Starten und fl iegen Starten und fl iegen Vor dem Start überprüfen: • WARNUNG: Nur mit ausreichend vollen Senderbatterien (-akkus) vollständig geladenem Flugakku starten – Absturzgefahr! • Überprüfen Sie alle Teile des PARACOPTERs Beschädigungen sowie Schmutz. Tauschen Sie beschädigte Teile aus und reinigen das Modell, da Schmutz das Gewicht erhöht und damit die Flugeigenschaften verschlechtern kann. -
Seite 13: Startvariante: Start Vom Boden Mit Helfer
Starten und fl iegen • Beachte: nicht ruckartig bewegen oder das Modell werfen, da sich der Schirm dann nicht entfalten kann (6)! Startvariante: Start vom Boden mit Helfer • ACHTUNG: Windrichtung beachten! Startrichtung immer gegen den Wind! • Der PARACOPTER kann nur auf glattem, ebenen Untergrund starten. Ein Helfer stellt sich hinter das Modell und entfaltet den Schirm. -
Seite 14: Startvariante: Start Vom Boden Ohne Helfer
Starten und fl iegen • BEACHTE: der PARACOPTER steigt bei normalen Windverhältnissen in einem 10° Winkel, also relativ fl ach. Stellen Sie sicher, dass sich keine Hindernisse oder Bäume in der Startstrecke befi nden. Startvariante: Start vom Boden ohne Helfer •... -
Seite 15: Landen
Landen Frischt der Wind während des Fluges unerwartet auf (starke Brise, über 30 km/h) und Sie drohen die Kontrolle über das Modell zu verlieren, gehen Sie sofort vom Gas und fl iegen enge Rechtskurven, um schnell Höhe zu verlieren. Landen Sie das Modell und warten, bis der Wind abfl aut! Landen: Mit dem empfohlenen Flugakku erreicht der PARACOPTER - abhänging von den Windverhältnissen - eine Flugzeit von ca. -
Seite 16: Wartung Und Ersatzteile
Sie es mit Hilfe der Explosionszeichnungen identifi zieren und neu erwerben. In Problemfällen oder bei Fragen wenden Sie sich bitte an Ihren Fachhändler oder: XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. +49 7161 40 799 50 Email: service@xciterc.de... -
Seite 17: Hinweise Zum Umweltschutz
Umweltschutz, Entsorgung Ersatzteile für den PARACOPTER können Sie entweder im Fachhandel oder online unter http://www.XciteRC. de/ unter Best.-Nr.: 24000000 beziehen. HINWEISE ZUM UMWELTSCHUTZ Das Symbol des durchgestrichenen Mülleimers auf dem Produkt bzw. Verpackung besagt, dass dieses getrennt vom üblichen Hausmüll entsorgt werden muss. Damit sollen schädliche Auswir- kungen auf die Umwelt und die menschliche Gesundheit bei der Entsorgung von Elektro- und Elektronikaltgeräten vermieden und deren Wiederverwendung oder Verwertung ermöglicht werden. -
Seite 50: Konformitätserklärung
Konformität · Conformity · Conformité PARACOPTER... -
Seite 51: Ersatzteile
Ersatzteile · Spare Parts · Pièces de rechange 24000002 24000001 24000003 Propellerring PARACOPTER Rumpfgondeln PARACOPTER Propeller PARACOPTER Propeller Guard PARACOPTER Fuselage PARACOPTER Propeller PARACOPTER Cabine fuselage PARACOPTER Protection hélice PARACOPTER Hélice PARACOPTER 24000005 24000006 24000004 Aufhängung Propellerring Akkufachdeckel Halterung Regler-Empfängereinheit Propeller guard mount Battery Cover Receiver-ESC covers... - Seite 52 Ersatzteile · Spare Parts · Pièces de rechange 24000017 24000016 24000018 Motor mit Getriebeachse Lenkservo PARACOPTER Gleitschirm PARACOPTER Motor with Gear Shaft Steering Servo PARACOPTER Parachute Set PARACOPTER Moteur avec axe réducteur Servo de commande PARACOPTER Parapente PARACOPTER 24000020 50300000 24000019 Schraubenset PARACOPTER Regler-Empfängereinheit 2.4 GHz...
- Seite 53 PARACOPTER...
- Seite 54 PARACOPTER...
- Seite 55 PARACOPTER...
- Seite 56 XciteRC Modellbau GmbH & Co. KG Autenbachstraße 12 D-73035 Göppingen Phone: +49 7161 40 799 0 Fax: +49 7161 40 799 99 E-Mail: info@xciterc.de Web: www.XciteRC.de...
