Cerabar PMP23 IO-Link
Switch point value / Upper value for pressure window, output 1 (SP1 / FH1)
Switchback point value / Lower value for pressure window, output 1 (RP1 / FL1)
1) Ohne Smart Sensor Profil
Navigation
Voraussetzung
Beschreibung Verhalten
SP1 / RP1
Endress+Hauser
Switch output 1
Verhalten des Schaltausgangs
Parameter → Application → Switch output 1 → Switch point value.../Switchback point
value...
Folgende Funktionen sind nur verfügbar, wenn der Schaltausgang (Output 1 (Ou1)) auf
Hysteresis festgelegt wurde.
Die Hysterese wird mit Hilfe der Parameter SP1 und RP1 realisiert. Da die Einstellungen
der Parameter voneinander abhängig sind, wurde die Beschreibung der Parameter zusam-
mengefasst.
Mit diesen Funktionen können der Schaltpunkt "SP1" und der Rückschaltpunkt "RP1" fest-
gelegt werden (z.B. für eine Pumpensteuerung). Beim Erreichen des eingestellten Schalt-
punktes "SP1" (bei steigendem Druck) erfolgt ein elektrischer Signalwechsel am
Schaltausgang. Beim Erreichen des eingestellten Rückschaltpunktes "RP1" (bei fallendem
Druck) erfolgt ein elektrischer Signalwechsel am Schaltausgang. Die Differenz zwischen
dem Wert des Schaltpunktes "SP1" und dem Wert des Rückschaltpunktes "RP1" wird als
Hysterese bezeichnet. Der Einstellwert des Schaltpunkt "SP1" muss größer als der Rück-
schaltpunkt "RP1" sein! Wird ein Schaltpunkt "SP1" eingegeben, welcher ≤ Rückschaltpunkt
"RP1" ist, so wird eine Diagnosemeldung ausgegeben. Die Eingabe ist zwar möglich, wird im
Gerät jedoch nicht aktiv. Die Eingabe muss korrigiert werden!

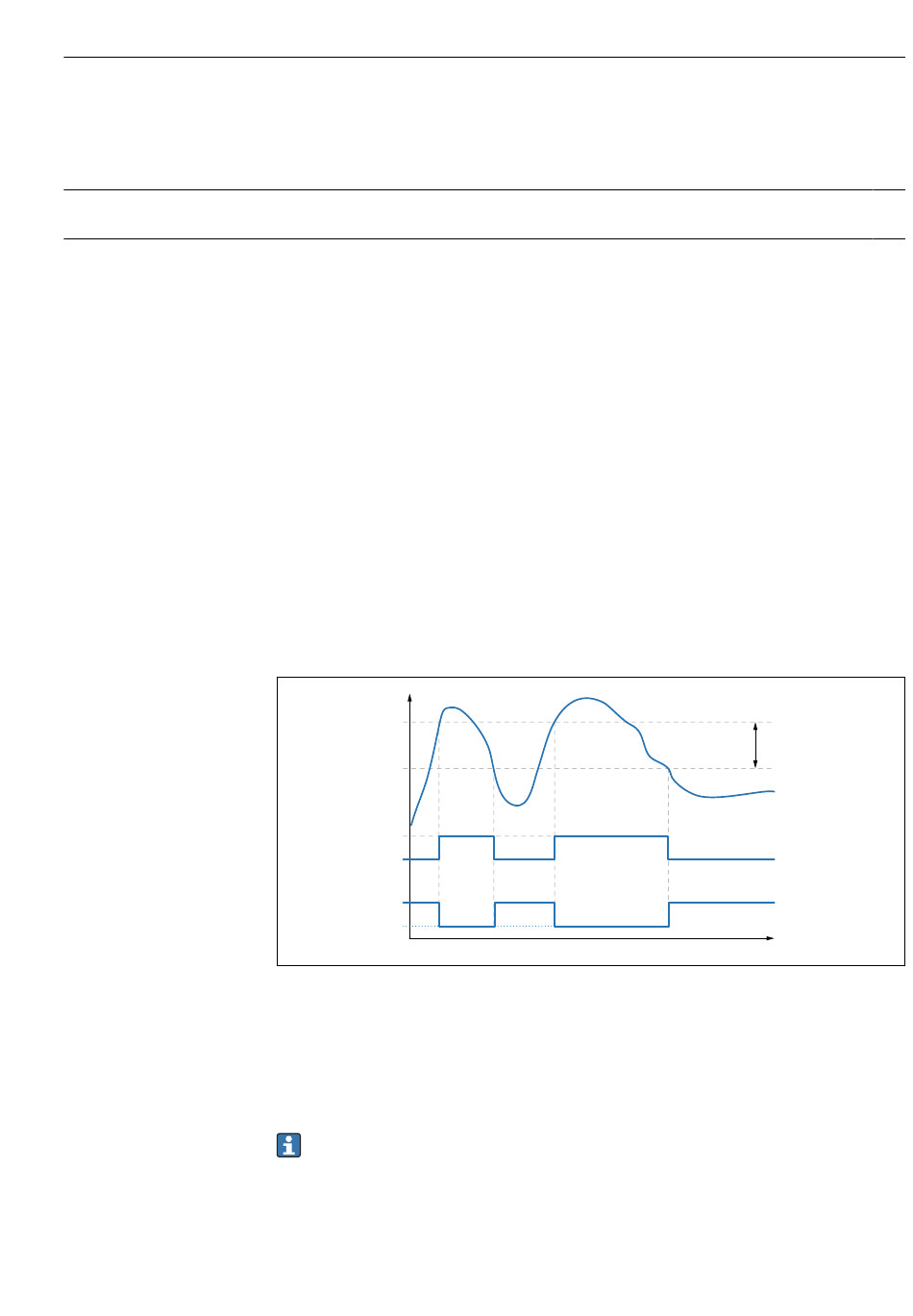

p
SP1
RP1
1
0
1
0
0 0-Signal. Ausgang im Ruhezustand geöffnet.
1 1-Signal. Ausgang im Ruhezustand geschlossen.
2 Hysterese
SP1 Schaltpunkt
RP1 Rückschaltpunkt
HNO Schließer
HNC Öffner
Um das Ein- und Ausschalten bei Werten um den Schaltpunkt "SP1" bzw. Rückschalt-
punkt "RP1" zu verhindern, kann eine Verzögerung der jeweiligen Punkte eingestellt
werden. Siehe hierzu Parameterbeschreibung Switching delay time, output 1 (dS1)
und Switchback delay time, output 1 (dR1).
Beschreibung der Geräteparameter
1)
1)
2
HNO
HNC
t
A0034025
