Produktbeschreibung

Übersicht
C - 1
D
E
10
3 Produktbeschreibung
3.1

Produktaufbau

C - 2
A0021987 A0027289
A0027227
3.2

Funktionsweise

3.2.1

Berechnung des Drucks

Geräte mit metallischer Prozessmembrane
Der Prozessdruck lenkt die metallische Prozessmembrane des Sensors aus und eine Füll-
flüssigkeit überträgt den Druck auf eine Wheatstonesche Messbrücke (Halbleitertechnolo-
gie). Die druckabhängige Änderung der Brückenausgangsspannung wird gemessen und
ausgewertet.

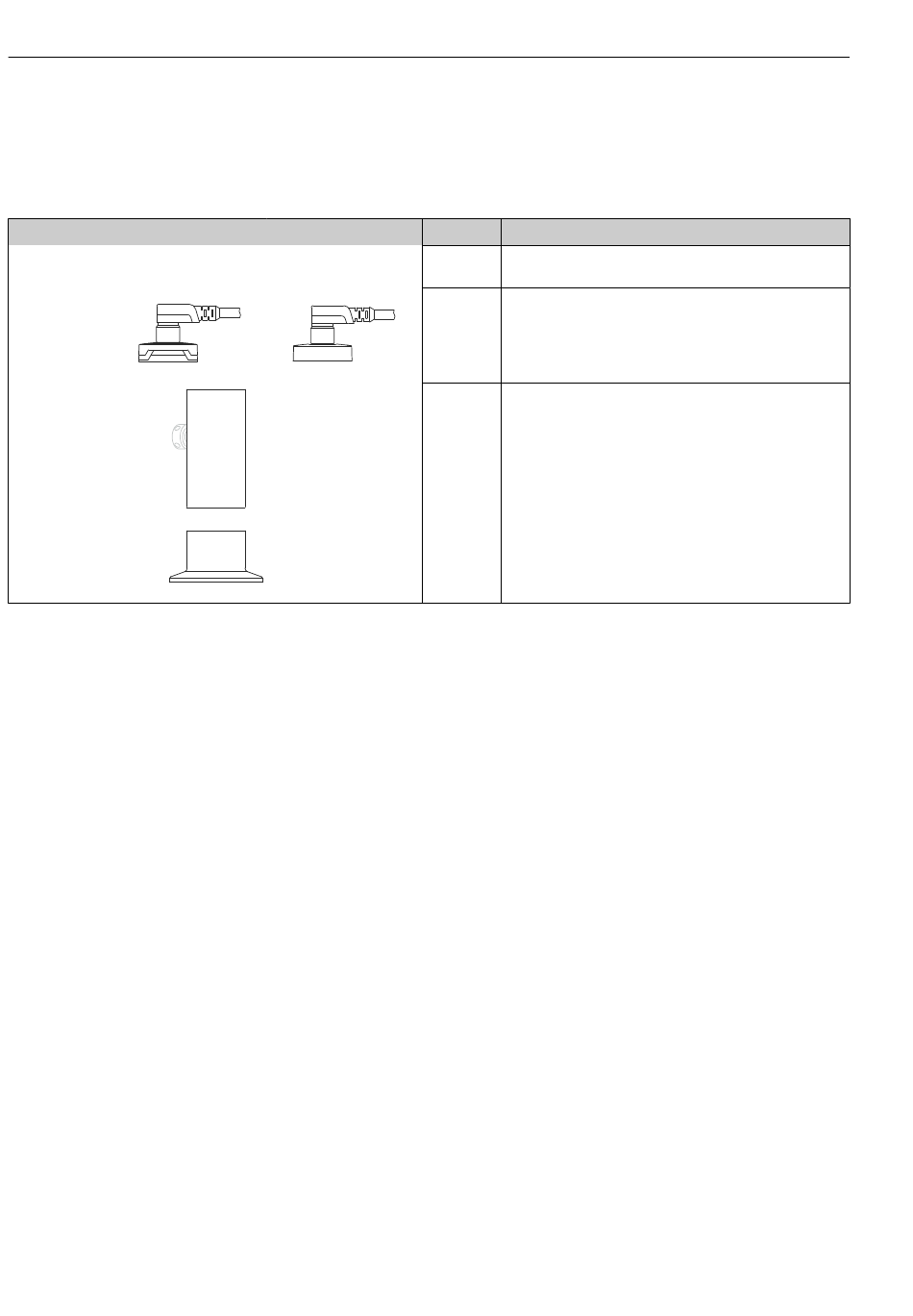

Position Beschreibung
C - 1 Stecker M12
Gehäusekappe aus Kunststoff
C - 2 Stecker M12
IP69: Gehäusekappe aus Metall
D Gehäuse
E Prozessanschluss (beispielhafte Darstellung)
