7. EINSTELLUNG DES EIN- UND AUSSCHALT-DRUCKS

Stellen Sie den Automatik-Betrieb ein. Nach dem Öffnen
des Wasserhahns sollte die Pumpe automatisch anlaufen
und stoppen, wenn der Wasserhahn geschlossen wird.
Stoppt die Pumpe innerhalb von ca. 15 Sekunden nicht, so
drehen Sie den Druckregler schrittweise ein wenig gegen
der Uhrzeigersinn in Richtung (-), bis die Pumpe stoppt.
Öffnen Sie den Wasserhahn und überprüfen Sie mehrfach
die Funktion, bis die gewünschte Funktionsweise erreicht
worden ist. Ist der Wasserhahn geschlossen und die Pumpe
fängt an zu takten, so prüfen Sie sämtliche Leitungen,
Entnahmestellen und das saugseitige Rückschlagventil
auf Undichtigkeit und beseitigen Sie die Undichtigkeiten.
Wenn die Pumpe im Betrieb von alleine stoppt und wieder
startet, obwohl der Wasserhahn geöffnet ist, so drehen Sie
den Druckregler schrittweise ein wenig im Uhrzeigersinn in
Richtung (+), bis die Pumpe unterbrechungsfrei arbeitet.

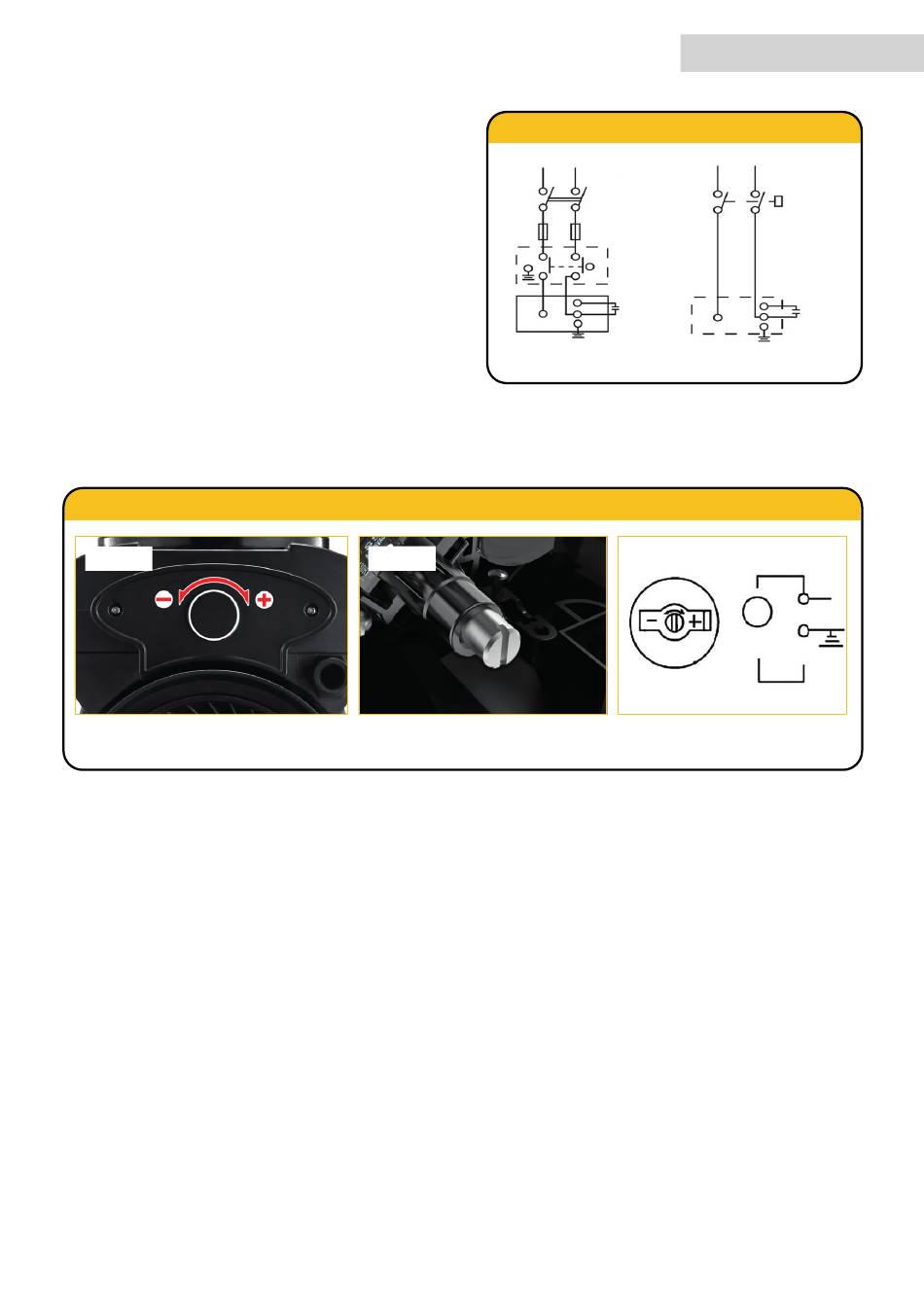

Die Einstellung des Druckregler befindet sich oberhalb des Lüfterrads der Pumpe (Abb.5). Innerhalb der Pumpe,
von außen nicht zugänglich, befindet sich der Druckregler selbst (Abb. 6).
Abb.5
Pumpen-Druckregler
Ansicht von außen

Einstellung Pumpen-Druckregler

Abb. 6
Pumpen-Druckregler
Ansicht von innen
Elektrische Anschlüsse
~230V
Schalter
Druck-
regler
Klemmkasten Klemmkasten
Druckregler
Draufsicht
Deutsch 11
Thermisch-
magnetische
Schutz-
schalter
Druckregler
Schaltplan
