PLASMA-W2500
BLACK/SILVER
B. "Lift&Lock"-brackets (x2)
PARTS
A. Frame (x1)
C. Motorised
column (x1)
D. Levelling feet (x4)

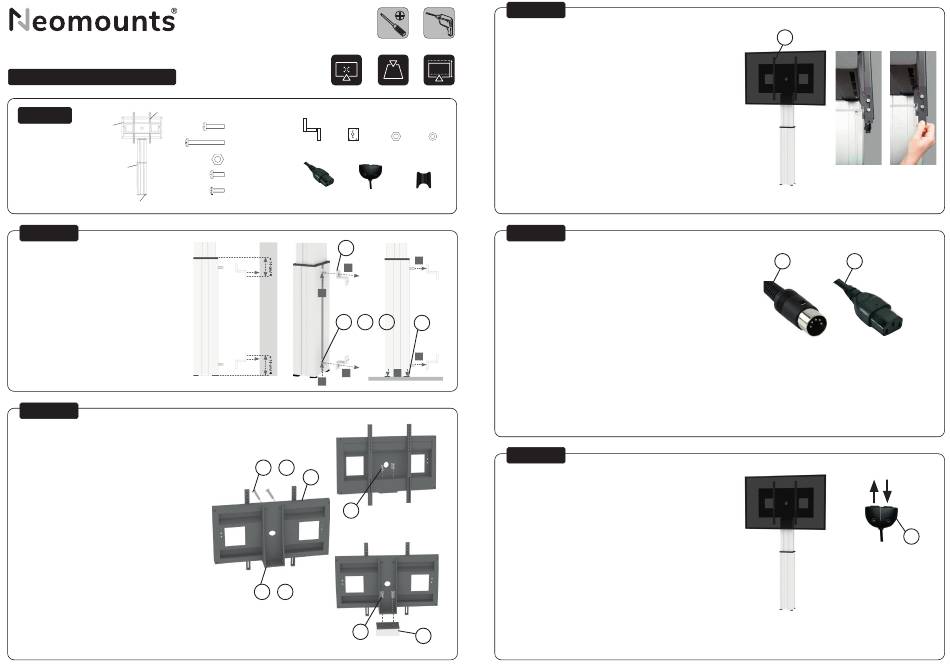

STEP 1
EN
Connect the the column (C) to the wall
NL
Monteer de kolom (C) aan de muur
DE
Verbinden Sie die Pylone (C) mit der Wand
FR
Collegare la colonna (C) al muro
IT
Fixez la colonne (C) au mur
ES
Conecte la columna (C) a la pared
PT
Encaixe a coluna (C) à parede
PL
Podłączyć kolumny (C) do ściany
STEP 2
EN
Assemble and install the frame (A) to the column (C)
NL
Zet het frame in elkaar en installeer het frame (A) aan de kolom (C)
DE
Montieren Sie den Rahmen (A) und verbinden Sie Rahmen un Säule (C)
FR
Assemblez et installez le cadre (A) sur la colonne (C)
IT
Installare la piastra VESA (A) alla colonna (C)
ES
Montar y instalar la placa VESA (A) a la columna (C)
PT
Montar e instalar a placa VESA (A) na coluna (C)
PL
Zamontuj i Instalowanie płytę VESA (A) w kolumnie (C)
Tool
Pencil
Tool
200x200 -
0-150 kg
800x600 mm
E. M8x40mm (x8)
F. M8x75mm (x4)
E. Z-Bracket
F. Square sliding
G. M8
(x2)
block with bolt (x2)
(x2)
G. M8 (x4)
H. M8x16mm (x4)
I. M6x16mm (x4)
N. Power cable (x1)
O. Control unit (x1)
P. Cable clip (x3)
E
2
1
F
/
G
/
H
2
3
1
J
/
K
A
I
J
K
/
I
STEP 3
EN
Attach the brackets (B) to the display (L/M), attach them to the mount and
secure them with the "lift&lock" system
Pencil
Drill
Tape measure
Drill
Tape measure
NL
Bevestig de beugels (B) aan het scherm (L/M), bevestig ze aan de steun en
zet ze vast met het "lift&lock" systeem
DE
Bringen Sie die Halterungen (B) am Display (L/M) an, befestigen Sie sie am
Bodenständer und sichern Sie sie mit dem "lift&lock"-System
119-169 cm
FR
Fixer les supports (B) à l'écran (L/M), les fi xer au support au sol et les sécu-
riser à l'aide du système "lift&lock"
IT
Fissare le staffe (B) al display (L/M), fi ssarle alla piantana e fi ssarle con il
sistema "lift&lock"
ES
F� e los soportes (B) a la pantalla (L/M), f� elos al soporte de suelo y f� elos con
el sistema "lift&lock"
H. 8mm
(x2)
PT
Fixe os suportes (B) ao ecrã (L/M), fi xe-os ao suporte de chão e fi xe-os com
o sistema "lift&lock"
PL
Przymocuj wsporniki (B) do wyświetlacza (L/M), przymocuj je do stojaka
podłogowego i zabezpiecz za pomocą systemu "lift&lock"
STEP 4
EN
Connect the 5-pole plug of the control unit (O) to the mount and connect the
2
power cable (N) with the mount and socket
NL
Sluit de 5-polige stekker van de bedieningsunit (O) aan op de steun en ver-
bind de voedingskabel (N) met de steun en het stopcontact
DE
Verbinden Sie den 5-poligen Stecker des Bediengerätes (O) mit der Halterung
und verbinden Sie das Netzkabel (N) mit der Halterung und der Steckdose
FR
Connecter la fi che à 5 pôles de l'unité de contrôle (O) à la monture et con-
D
necter le câble d'alimentation (N) à la monture et à la prise
IT
Collegare la spina a 5 poli dell'unità di controllo (O) al supporto e collegare il
cavo di alimentazione (N) al supporto e alla presa
2
ES
Conecte el enchufe de 5 polos de la unidad de control (O) al soporte y co-
necte el cable de alimentación (N) con el soporte y el enchufe
PT
Ligar a fi cha de 5 pólos da unidade de comando (O) ao suporte e ligar o cabo
de alimentação (N) ao suporte e à tomada
PL
Podłącz 5-pinową wtyczkę jednostki sterującej (O) do uchwytu i podłącz
kabel zasilający (N) do uchwytu i gniazda
Front view
STEP 5
EN
Press and hold the remote control buttons (O) to adjust the height of
the mount
NL
Houd de knoppen van de afstandsbediening (O) ingedrukt om de hoogte
van de steun aan te passen
DE
Halten Sie die Tasten der Fernbedienung (O) gedrückt, um die Höhe der
Halterung einzustellen
FR
Appuyez sur les boutons de la télécommande (O) et maintenez-les en-
Back view
foncés pour régler la hauteur du support.
IT
Tenere premuti i tasti del telecomando (O) per regolare l'altezza del sup-
porto
ES
Mantenga pulsados los botones del mando a distancia (O) para ajustar
la altura del soporte
PT
Prima e mantenha premidos os botões do controlo remoto (O) para
ajustar a altura do suporte
PL
Naciśn� i przytrzymaj przyciski pilota (O), aby wyregulować wysokość
podpórki
C
B
O
N
O
