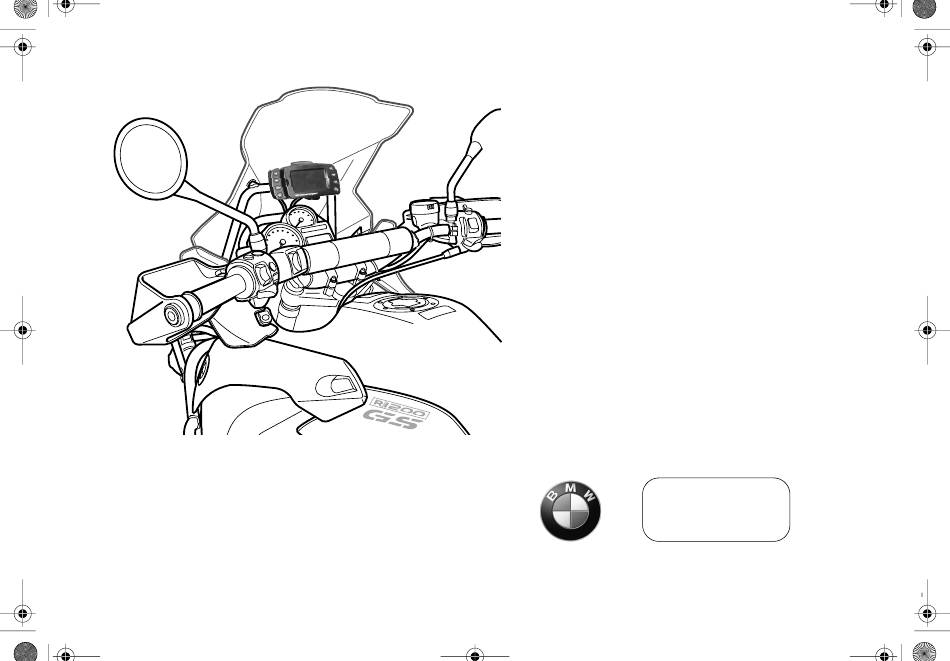

697800_KabelNavi_K25_Adventure.book Seite 1 Montag, 9. Januar 2006 10:31 10
Einbauanleitung
Best.-Nr. 01 29 7 697 800 Printed in Germany XII.05

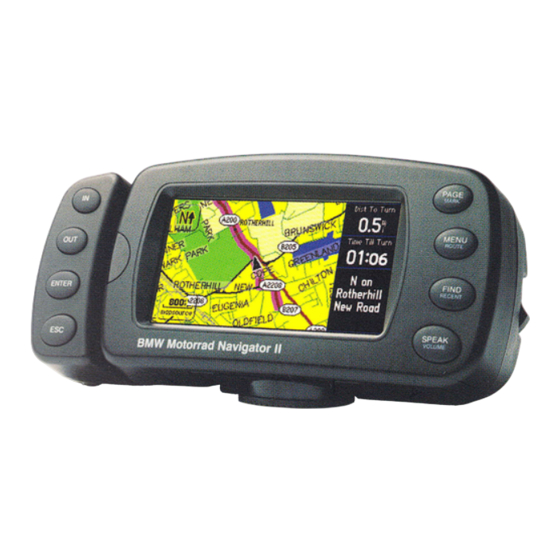

Nachrüstsatz Anschlusskabel für BMW Motorrad Navigator II
für R 1200 GS Adventure
Retrofit Kit for Connection Cable for BMW Motorrad
Navigator II on R 1200 GS Adventure
Kit de postéquipement câble de raccordement pour
BMW Motorrad Navigator II pour R 1200 GS Adventure
Kit para reequipamiento del cable de conexión para BMW
Motorrad Navigator II para R 1200 GS Adventure
Kit di montaggio a posteriori cavo di collegamento per BMW
Motorrad Navigator II per R 1200 GS Adventure
Na-inbouwset aansluitkabel BMW Motorrad Navigator II voor
R 1200 GS Adventure
Eftermonteringssasts Anslutningskabel för BMW Motorrad
Navigator II till R 1200 GS Adventure
Kit de reequipamento "Cabo de ligação para BMW Motorrad
Navigator II" para R 1200 GS Adventure
K25A71769a
Teile und
Zubehör
1
Werbung
Verwandte Anleitungen für BMW Motorrad Navigator II
Inhaltszusammenfassung für BMW Motorrad Navigator II
- Seite 1 Navigator II on R 1200 GS Adventure Kit de postéquipement câble de raccordement pour BMW Motorrad Navigator II pour R 1200 GS Adventure Kit para reequipamiento del cable de conexión para BMW Motorrad Navigator II para R 1200 GS Adventure...
- Seite 2 Serienfahrzeug Ihre individuelle Maschine. Wie steht es mit Ihrem Mechanikerwissen und mit der praktischen Erfahrung? Haben Sie wirklich das erforderliche Spezialwerkzeug und sind Sie sich Ihrer Sache auch wirklich sicher? Ihr BMW Motorrad Partner montiert den Nachrüstsatz gern fachgerecht und zu einem reellen Preis.
- Seite 3 697800_KabelNavi_K25_Adventure.book Seite 3 Montag, 9. Januar 2006 10:31 10 Nachrüstsatz Anschlusskabel für BMW Motorrad Navigator II für R 1200 GS Adventure Werkzeug Seitenschneider Inhalt Nachrüstsatz Anschlusskabel Kabelbinder 6 Stück Einbauanleitung K25A71770a...
- Seite 4 697800_KabelNavi_K25_Adventure.book Seite 4 Montag, 9. Januar 2006 10:31 10 Allgemeine Hinweise Warnung Achten Sie vor Beginn der Arbeiten darauf, dass Motor und Auspuff kalt sind, bei heißem Motor bzw. Auspuff besteht VERBRENNUNGSGEFAHR! Warnung Halten Sie Kinder und Haustiere vom Arbeitsbereich fern! Legen Sie außerdem vor Beginn der Arbeiten Ihren Schmuck (Ringe, Ketten, Armbanduhr, etc.) ab –...
- Seite 5 697800_KabelNavi_K25_Adventure.book Seite 5 Montag, 9. Januar 2006 10:31 10 Das Anschlusskabel anschließen Die Zündung ausschalten. Den Lenker ganz nach rechts einschlagen. An der linken Fahrzeugseite, im Verklei- dungsauschnitt vor dem Tank, befindet sich der Sonderzubehör-Stecker Das Klebeband durchtrennen, den Sonder- zubehör-Stecker herausführen und die Schutzkappe...
- Seite 6 697800_KabelNavi_K25_Adventure.book Seite 6 Montag, 9. Januar 2006 10:31 10 Den Sonderzubehör-Stecker mit dem wei- ßen Stecker des Anschlusskabels verbinden. Das Anschlusskabel lose zur anderen Fahr- zeugseite führen. K25A71772b Das Anschlusskabel verlegen Den Stecker des Anschlusskabels mit einem zusätzlichen, langen Kabelbinder wie dar- gestellt am Fahrzeugrahmen befestigen.
- Seite 7 Abschließend unbedingt die Freigängigkeit des Lenkers kontrollieren – Kabel oder Bowdenzüge dürfen den Lenkeinschlag nicht behindern. Hinweis Die Montage des Halters sowie des Advanced Mount Cradles für den BMW Motorrad Navigator II erfolgt gemäß der dem entspre- chenden Nachrüstsatz beiliegenden Einbauan- K25A71774a leitung. K25A71775a...
- Seite 8 697800_KabelNavi_K25_Adventure.book Seite 8 Montag, 9. Januar 2006 10:31 10 Beachten Sie die für Ihr Land geltenden Zulassungsbestimmungen! Für den Bereich der Bundesrepublik Deutschland gilt: §§ Ein Eintrag in die Fahrzeugpapiere ist nicht erforderlich.
