TICA
RK
®
19" RACKWANNE FÜR PRODUKTE DER TICA® SERIE
BESCHREIBUNG
Die 19-Zoll-Rackwanne ist aus pulverbeschichtetem Stahl gefertigt, bietet universelle Befes-
tigungsmöglichkeiten für LD Installationsgeräte der TICA Serie und Kabeldurchlässe für eine
saubere Kabelführung. Ein Satz Blenden für eine dezente Optik ist im Lieferumfang enthalten.
SICHERHEITSHINWEISE
1. Lesen Sie diese Anleitung bitte sorgfältig durch.
2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
3. Befolgen Sie die Anweisungen.
4. Verwenden Sie das Zubehör nur in der dafür vorgesehenen Art und Weise.
GEFAHR: VON KINDERN FERNHALTEN! DAS PRODUKT ENTHÄLT VERSCHLUCKBARE KLEINTEILE UND
VERSCHLUCKBARES VERPACKUNGSMATERIAL! KUNSTSTOFFBEUTEL MÜSSEN AUSSER REICHWEITE
VON KINDERN AUFBEWAHRT WERDEN!
PRODUKTINFORMATIONEN
Bei diesem Artikel handelt es sich um produktspezifisches Zubehör, das ausschließlich für
die Verwendung zusammen mit den LD Systems Produkten der TICA Serie vorgesehen ist.
Diese Montageanleitung ersetzt nicht die Bedienungsanleitung des zugehörigen Produkts.
Lesen Sie immer zuerst die entsprechende Bedienungsanleitung.
Dieses Zubehör hat keinen Einfluss auf den bestimmungsgemäßen Gebrauch des
zugehörigen Produkts. Beachten Sie die Sicherheitshinweise aus der Bedienungsanleitung
des zugehörigen Produkts! Die in der Bedienungsanleitung ausgewiesenen technischen
Daten können sich in Verbindung mit diesem Zubehörartikel verändern.
FEATURES
•
Universell einsetzbar für Viertel-, Drittel- und Halb-19-Zoll-Installationsgeräte
der LD TICA Serie
•
Gekennzeichnete Montagelöcher
•
Kabeldurchlässe für saubere Kabelführung
•
Lüftungslöcher
LIEFERUMFANG
Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie sämtliches
Verpackungsmaterial. Bitte überprüfen Sie die Vollständigkeit und Unversehrtheit
der Lieferung und benachrichtigen Sie Ihren Vertriebspartner bitte unverzüglich
nach dem Kauf, falls die Lieferung nicht komplett oder beschädigt ist.
Im Lieferumfang des Produkts LDTICARK sind enthalten:
•
1 x LD TICA RK 19 Zoll Rackwanne
•
Je eine Zwölftel-, Sechstel-, Viertel- und Drittel-19-Zoll Frontblende
•
8 M3 x 10 Senkkopfschrauben
•
Montageanleitung
HERSTELLERERKLÄRUNGEN
Herstellergarantie & Haftungsbeschränkung
Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach
E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0.
Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter:
https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf
Im Servicefall wenden Sie sich an Ihren Vertriebspartner.
ENTSORGUNG
Verpackung:
1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf
zugeführt werden.
2. Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und
Wertstoffverordnungen in Ihrem Land.
Produkt:
Entsorgen Sie das Produkt gemäß den in Ihrem Land geltenden Entsorgungsvorschriften.
Druckfehler und Irrtümer, sowie technische oder sonstige Änderungen sind vorbehalten!

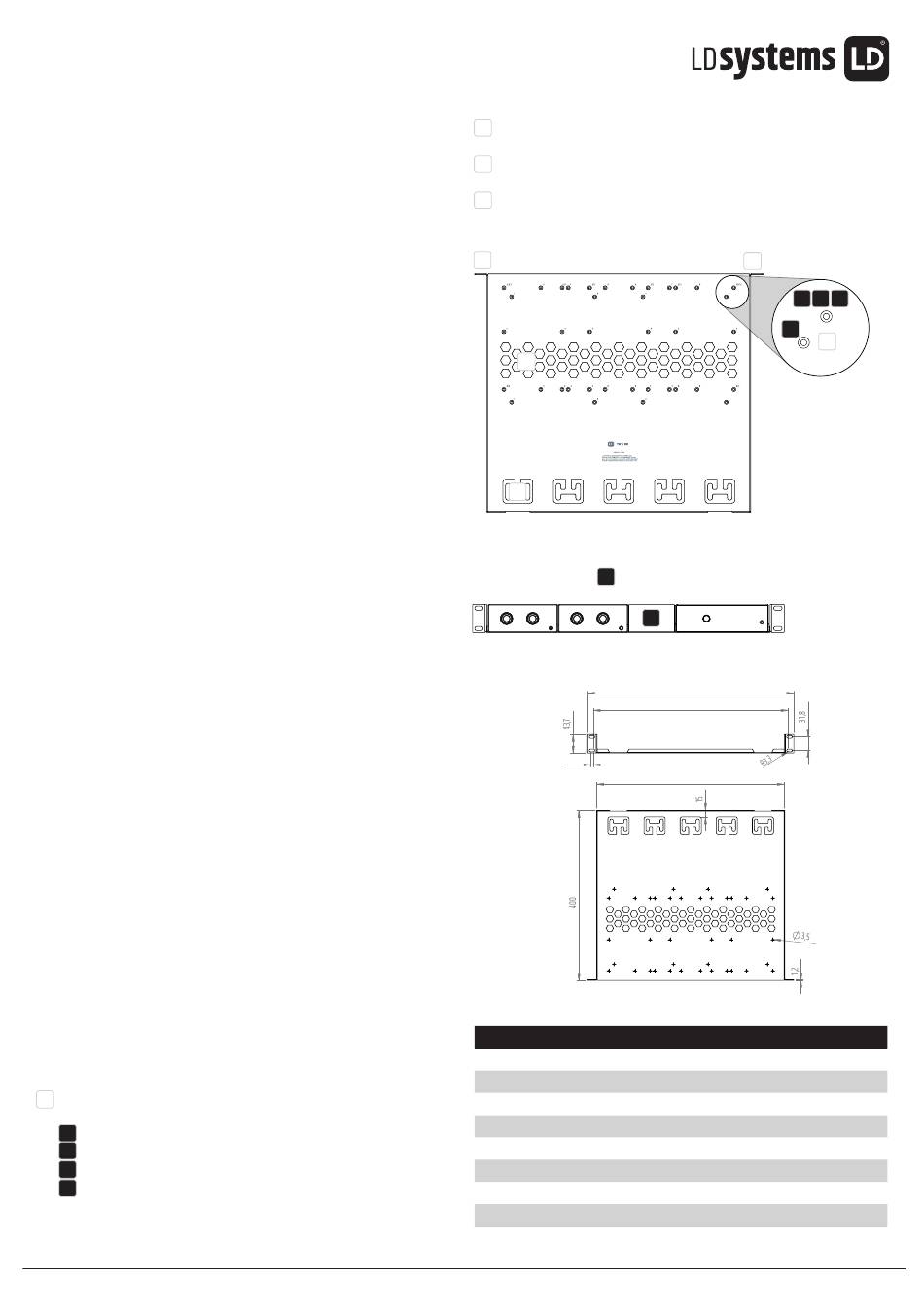

MONTAGE
1 Die Montagelöcher auf der Unterseite der Rackwanne sind mit Buchstaben gekenn-
zeichnet, die anzeigen, für welche Gehäusegröße die Löcher vorgesehen sind.
A
Drittel-19-Zoll-Geräte mit geringer Einbautiefe (z.B. LD MSMP)
B
Viertel-19-Zoll-Geräte
C
Drittel-19-Zoll-Geräte mit normaler Einbautiefe
D
Halb-19-Zoll-Geräte
Um Schäden an den Geräten zu vermeiden, verwenden Sie für die Montage an der
Rackwanne entweder die mitgelieferten Senkkopfschrauben oder handelsübliche
M3 Senkkopfschrauben mit einer Länge von 8 bis maximal 10 mm.
LD Systems
®
is a registered brand of the Adam Hall Group
Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany | Phone: +49 6081 9419-0 | adamhall.com
2 Integrierte Rackwinkel mit Befestigungslöchern zum Montieren
der Rackwanne in ein 19-Zoll-Rack.
3 Kabeldurchlässe im hinteren Teil der Rackwanne ermöglichen eine saubere
Kabelführung und das Befestigen der Kabel mit Kabelbindern.
4 Lüftungsöffnungen befinden sich auf der Unterseite und in den Seitenteilen der
Rackwanne. Um Schäden an den montierten Geräten zu vermeiden, decken Sie die
Lüftungsöffnungen nicht ab und sorgen dafür, dass Luft ungehindert zirkulieren kann.
2
4
3
Im Lieferumfang sind Frontblenden in verschiedenen Breiten enthalten. Die entsprechende
Frontblende wird für eine geschlossene Front in eine Lücke zwischen zwei Geräte an der
A
Rackwanne festgeschraubt
.
A
ABMESSUNGEN
6,5
SPEZIFIKATION
Artikelnummer:
LDTICARK
Produktart:
19-Zoll-Rackwanne
Kompatibilität:
Geräte der LD TICA Serie
Stahl
Material:
Pulverbeschichtet
Oberfläche:
Schwarz
Farbe:
Maße (B/H/T):
485 mm / 43,7 mm / 400 mm
Gewicht (ohne Frontblenden):
1,7 kg
Zubehör inklusive:
8 M3 x 10 Senkkopfschrauben, 1 Satz Frontblenden
Zubehör optional:
Halb-19-Zoll Frontblende
2
A B C
D
1
485
458,6
442,2
