Componenti del byko-spectra mini
Montare il byko-spectra mini
TOP VIEW
Rear Wall
Side Wall (left)
Note : È più facile da
installare le viti ad alette
quando l'unità è disposta
sulla parete posteriore.
1- Apparecchio d'illuminazione
2- Pareti laterali
1- Superficie di osservazione
5- 1/2" Viti di pollice
1- Parete posteriore
4- 3/8" Viti di pollice

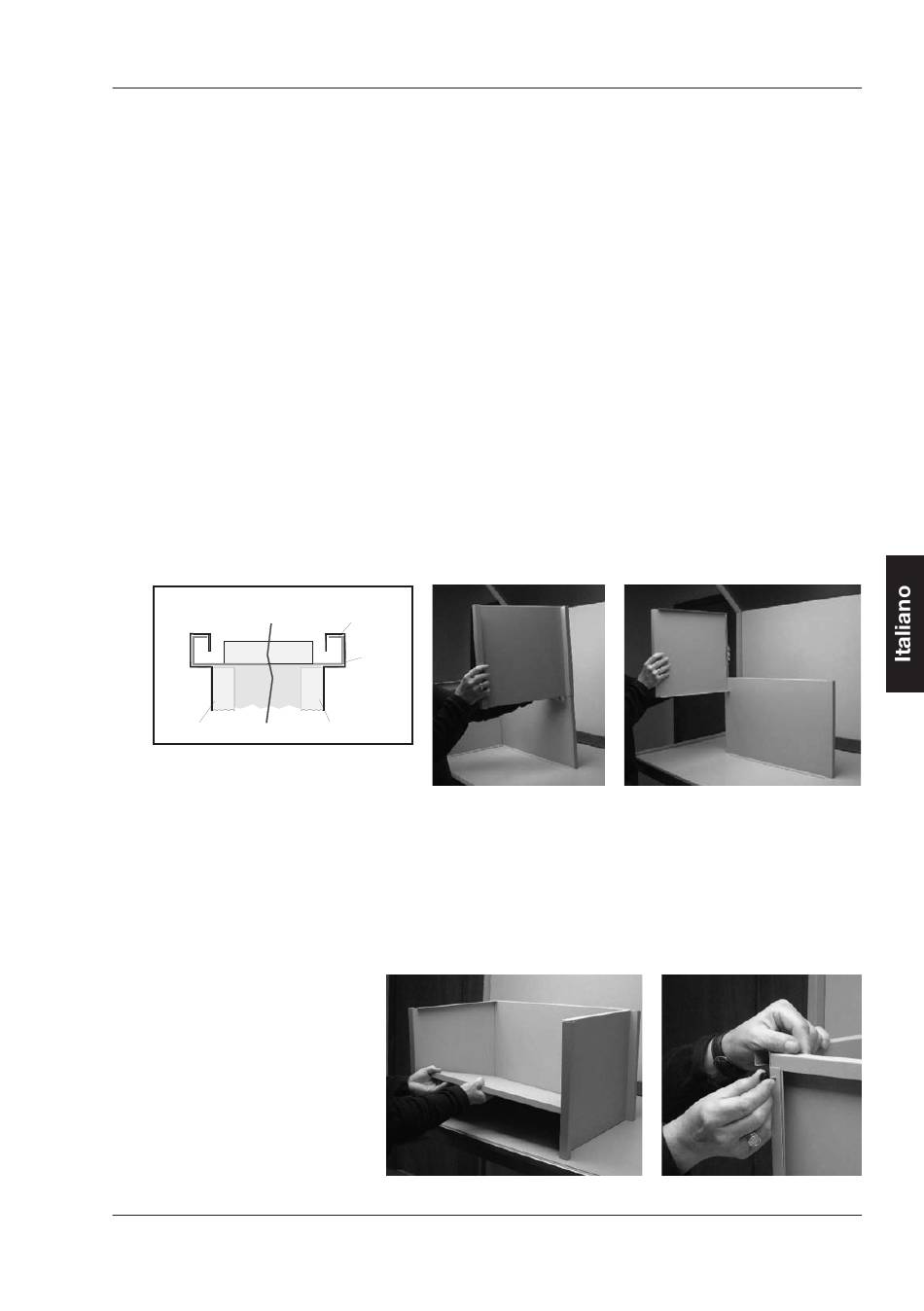

Punto 1
Cominciare facendo scorrere le pareti laterali
sopra la scanalatura del pannello posteriore (come
indicato).
Rear Wall
Channel
Side Wall
Channel
Slip side wall
channel over rear
wall channel.
Side Wall (right)
Punto 2
Dopo, superficie di osservazione del posto
nella cabina come indicato. Superficie sicura di
osservazione alla cabina usando quattro (4) 1/2"
viti di pollice fornite.
Montare il byko-spectra mini
