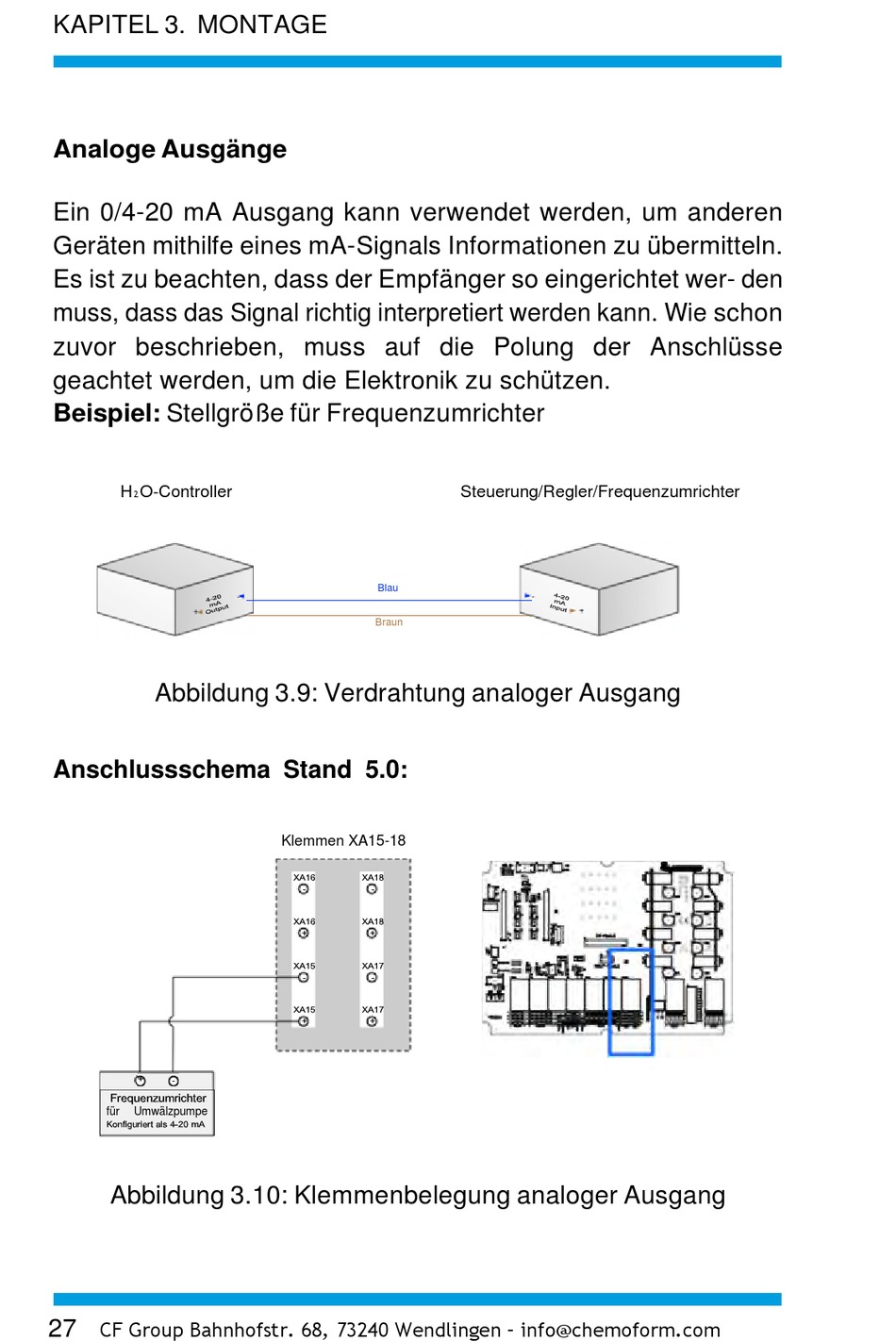

KAPITEL 3. MONTAGE
Analoge Ausgänge
Ein 0/4-20 mA Ausgang kann verwendet werden, um anderen
Geräten mithilfe eines mA-Signals Informationen zu übermitteln.
Es ist zu beachten, dass der Empfänger so eingerichtet wer- den
muss, dass das Signal richtig interpretiert werden kann. Wie schon
zuvor beschrieben, muss auf die Polung der Anschlüsse
geachtet werden, um die Elektronik zu schützen.
Beispiel: Stellgröße für Frequenzumrichter
H₂O-Controller
Steuerung/Regler/Frequenzumrichter
Blau
-
-
+
+
Braun
Abbildung 3.9: Verdrahtung analoger Ausgang
Anschlussschema Stand 5.0:
Klemmen XA15-18
für
Umwälzpumpe
Abbildung 3.10: Klemmenbelegung analoger Ausgang
CF Group Bahnhofstr. 68, 73240 Wendlingen – info@chemoform.com
27
