KAPITEL 2. ÜBER DAS PRODUKT
die Betätigung des x-Buttons, welcher jede Periode besitzt,
wird der ausgewählte Zeitraum gelöscht. Wurde eine Peri-
ode angelegt und die Umwälzungsfunktion über einen mA-
Ausgang verknüpft, kann die Stellgröße über das Infofeld
eingegeben werden. Damit sich das Infofeld öffnet, muss
auf die Periode geklickt werden.
Im unteren Bereich kann die Rückspülungsfunktion einge-
stellt werden, die die Reinigung des Filters ausführt. Es ist
zu beachten, dass die Umwälzung bei einer Rückspülung
aktiv sein muss. Daher benötigt man eine parallele Ausfüh-

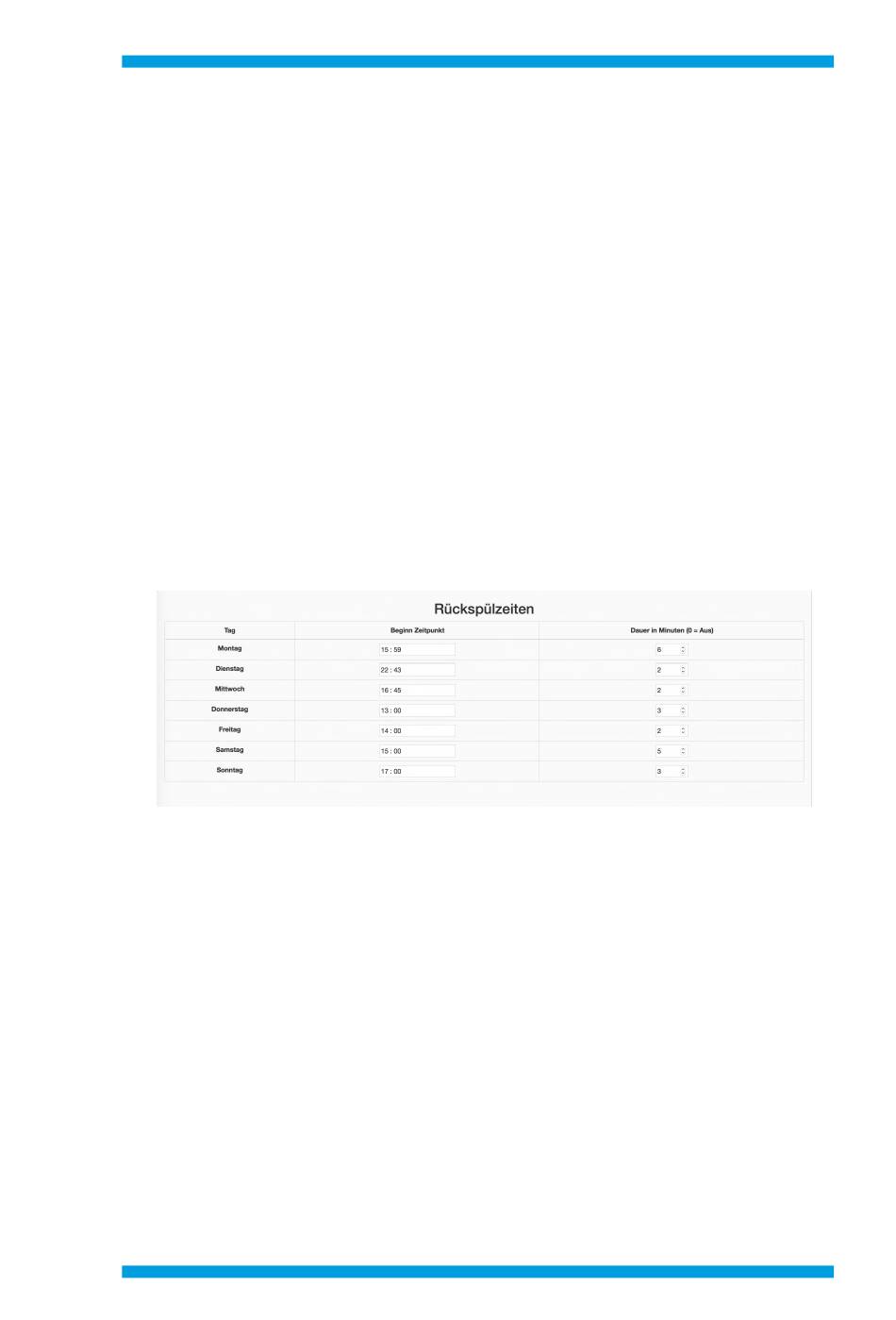

rung der beiden Funktionen. Wie in Abbildung 2.9 zu sehen
ist, bietet die Rückspültabelle eine Übersicht der möglichen
Rückspülzeiten. Durch Drücken innerhalb der Zellen in der
Abbildung 2.9: Übersicht der Rückspülzeiten
Spalte Beginn Zeitpunkt erscheint ein Feld, in dem die
Startzeit der Rückspülung festgelegt wird. Nachdem die
relevanten Zeiten eingetragen wurden, kann in der letzten
Spalte Dauer in Minuten die Rückspüldauer eingetragen
werden. Eine 0 bewirkt das Auslassen des Tages und so-
mit wird das Rückspülen an diesem Wochentag nicht aus-
geführt. Sind alle Änderungen vorgenommen, können die
Daten über den Button Speicher neue Parameter über-
nommen werden. Zu beachten ist, dass durch Änderungen
