Analoge Eingänge
Die analoge Stromschnittstelle bietet die Möglichkeit Messwer-
te durch externe Regler auszulesen. Dabei muss erneut auf die
Polung geachtet werden. Durch die mA-Schnittstelle ist es mög-
lich Signale zuverlässig auf langer Strecke zu übertragen, da der
Strom sehr störunempfindlich ist. Bei diesem Verfahren ist es
wichtig, dass Sender und Empfänger die gleichen Einstellun- gen
besitzen, damit das Signal richtig ausgewertet werden kann.
Folgende Parameter sollten übereinstimmen:
Parameter
Modus
pH-Wert
Redox-Wert
Chlor-Wert
Tabelle 3.2: Einstellung für analoge Eingänge
CF Plus-
Controller
+

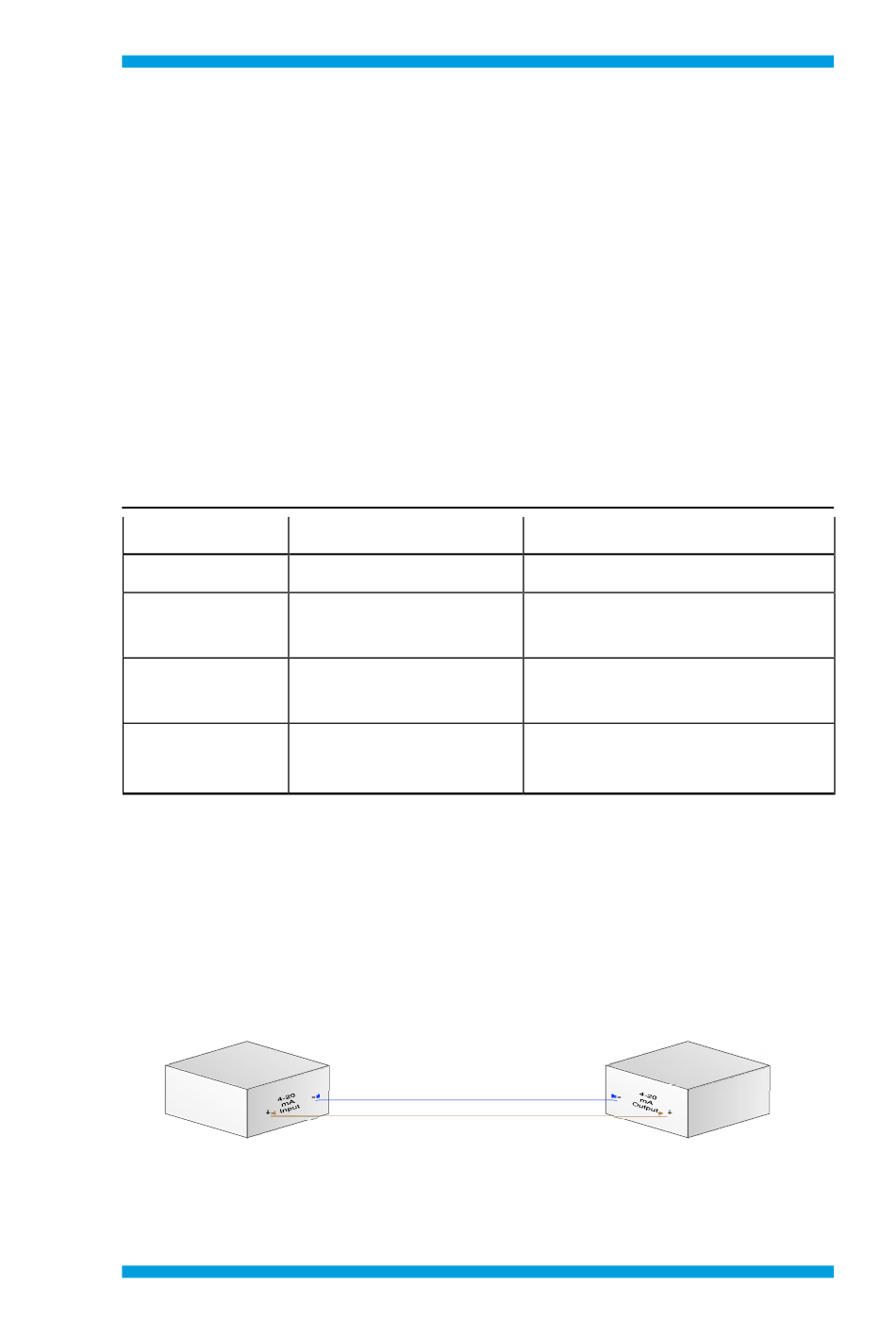

Abbildung 3.8: Verdrahtung analoger Eingang
CF Group Bahnhofstr. 68, 73240 Wendlingen – info@chemoform.com
Auswahl
0-20 mA / 4-20 mA
Beliebig
Beliebig
Beliebig
Blau
-
Braun
KAPITEL 3. MONTAGE
Standardeinstellung
4-20 mA
-1,45 bei 4 mA | 15,45 bei
20 mA
0 mV bei 4mA | 1000 mV
bei 20 mA
0 ppm bei 4 mA | 2 ppm
bei 20 mA
Steuerung/Regler/Behälter
-
+
26
