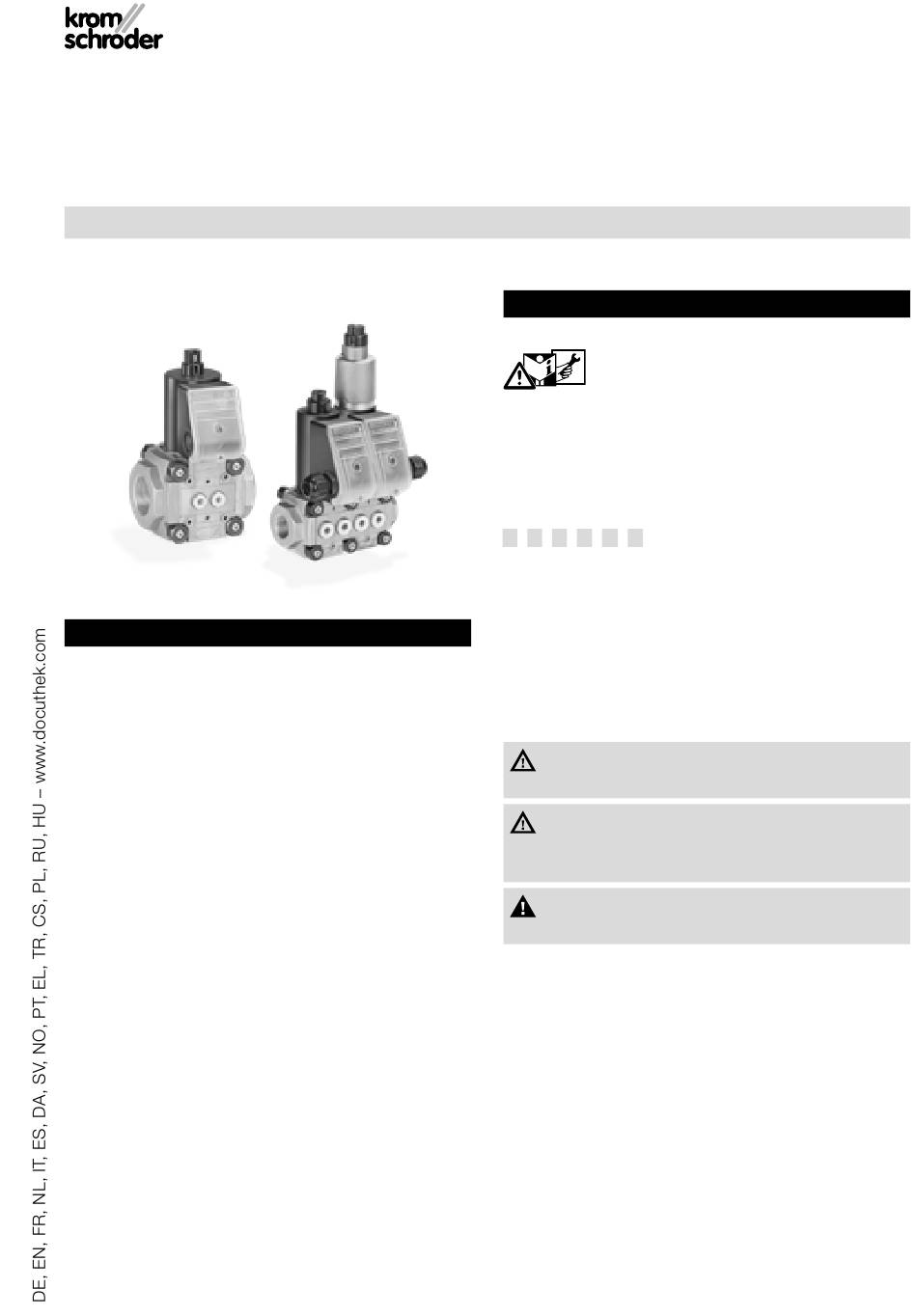

Gas-Magnetventil vas 1-3, Doppel-Magnetventil
vcs 1-3
InhaltsverzeIchnIs
1 Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2 Verwendung prüfen . . . . . . . . . . . . . . . . . . . . . 2
3 Einbauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
4 Verdrahten . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
5 Dichtheit prüfen . . . . . . . . . . . . . . . . . . . . . . . . 5
6 In Betrieb nehmen . . . . . . . . . . . . . . . . . . . . . . 6
7 Antrieb wechseln . . . . . . . . . . . . . . . . . . . . . . . 6
8 Dämpfung tauschen. . . . . . . . . . . . . . . . . . . . . 8
9 Leiterplatte tauschen . . . . . . . . . . . . . . . . . . . . 8
10 Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
11 Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
12 Technische Daten. . . . . . . . . . . . . . . . . . . . . 14
13 Luft-Volumenstrom Q . . . . . . . . . . . . . . . . . . 15
14 Lebensdauer . . . . . . . . . . . . . . . . . . . . . . . . 16
15 Zertifizierung . . . . . . . . . . . . . . . . . . . . . . . . . 16
16 Logistik. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
17 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . 17
BetrIeBsanleItUnG
Cert. Version 07.19 · Edition 07.23 · DE · 03250322
1 sIcherheIt
1.1 lesen und aufbewahren
Diese Anleitung vor Montage und Betrieb
sorgfältig durchlesen. Nach der Montage die Anlei-
tung an den Betreiber weitergeben. Dieses Gerät
muss nach den geltenden Vorschriften und Normen
installiert und in Betrieb genommen werden. Diese
Anleitung finden Sie auch unter www.docuthek.com.
1.2 zeichenerklärung
1 , 2 , 3 , a , b , c = Arbeitsschritt
➔ = Hinweis
1.3 haftung
Für Schäden aufgrund Nichtbeachtung der Anlei-
tung und nicht bestimmungsgemäßer Verwendung
übernehmen wir keine Haftung.
1.4 sicherheitshinweise
Sicherheitsrelevante Informationen sind in der Anlei-
tung wie folgt gekennzeichnet:
GeFahr
Weist auf lebensgefährliche Situationen hin.
WarnUnG
Weist auf mögliche Lebens- oder Verletzungsge-
fahr hin.
vOrsIcht
Weist auf mögliche Sachschäden hin.
Alle Arbeiten dürfen nur von einer qualifizierten Gas-
Fachkraft ausgeführt werden. Elektroarbeiten nur
von einer qualifizierten Elektro-Fachkraft.
1.5 Umbau, ersatzteile
Jegliche technische Veränderung ist untersagt. Nur
Original-Ersatzteile verwenden.
