Stromversorgung

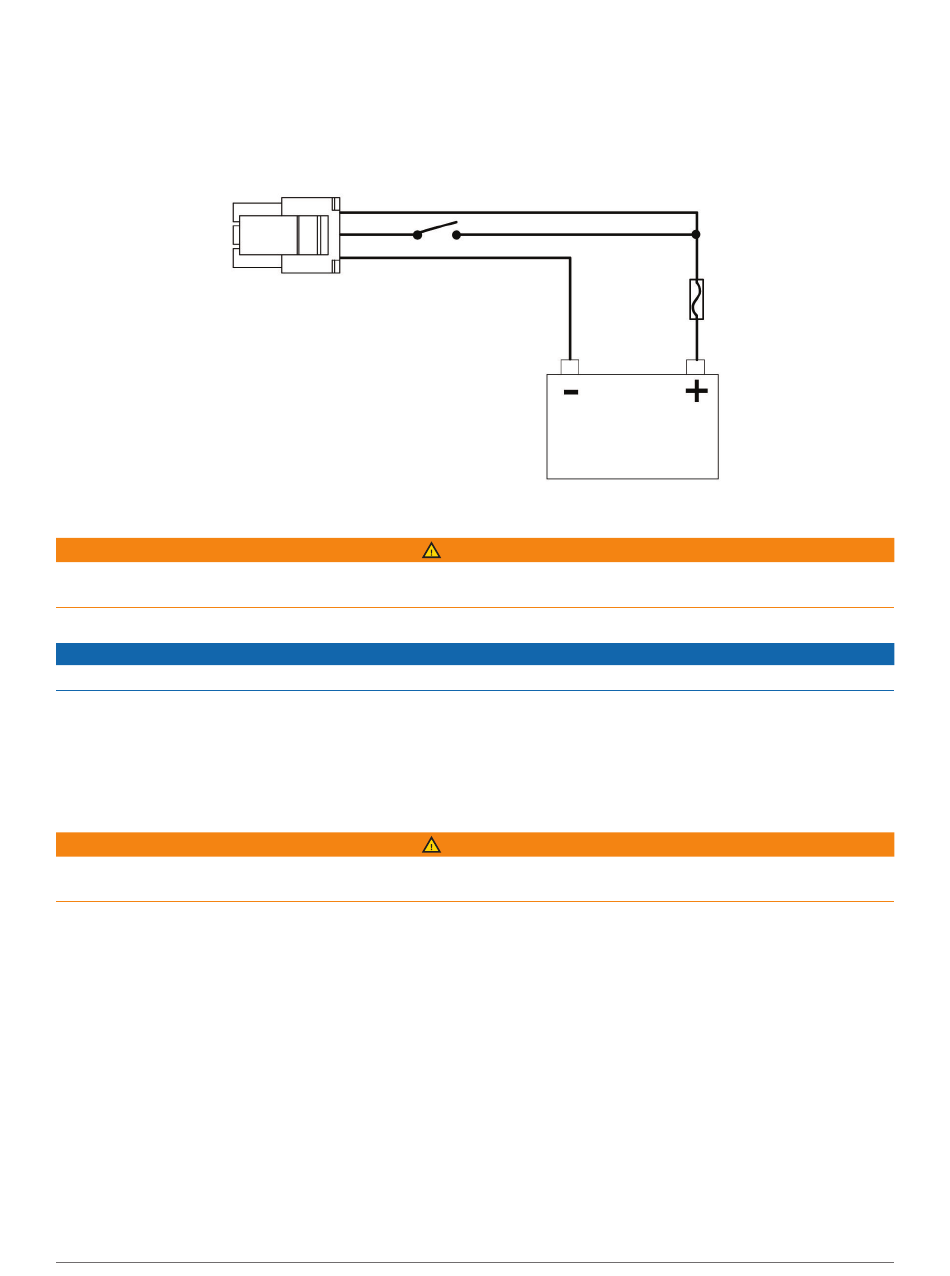

Wenn Sie das Gerät mit der Stromversorgung verbinden, müssen Sie die rote, orange und schwarze Leitung
mit der Stromquelle verbinden. Die orange und die rote Leitung haben unterschiedliche Funktionen. Wie Sie
diese Leitungen mit der Stromversorgung verbinden, hängt von der geplanten Verwendungsweise des Geräts im
Fahrzeug ab.
Rote Leitung
•
Falls im Fahrzeug kein 5-A-Unterbrecher verfügbar ist, müssen Sie diese Leitung über eine 5-A-Sicherung (nicht
im Lieferumfang enthalten) mit der Stromversorgung verbinden.
Über diese Leitung wird das Gerät mit Strom versorgt.
•
Falls die Stromversorgung dieser Leitung unterbrochen wird, schaltet sich die Systemuhr aus.
• Sie müssen diese Leitung über einen Unterbrecher oder eine Sicherung mit 5 A mit der Stromversorgung
verbinden.
• Falls eine Verlängerung dieser Leitung erforderlich ist, verwenden Sie Leitungen mit einem
Leitungsquerschnitt von 0,75 mm
Leitungen mit einem Leitungsquerschnitt von 3,31 mm² (AWG 12).
Orange Leitung
•
Sie müssen diese Leitung über eine 5-A-Sicherung (nicht im Lieferumfang enthalten) mit der Stromversorgung
verbinden.
• Sie können diese Leitung mit derselben Stromquelle wie die rote Leitung über die Zündung oder einen
manuellen Schalter verbinden. Auf diese Weise können Sie das Gerät automatisch ein- und ausschalten,
wenn das Fahrzeug ein- und ausgeschaltet wird oder wenn Sie den Schalter aktivieren.
• Falls eine Verlängerung dieser Leitung erforderlich ist, verwenden Sie Leitungen mit einem
Leitungsquerschnitt von 0,75 mm
Schwarze Leitung
• Dies ist die Masseleitung, die mit dem negativen Anschluss der Stromversorgung oder mit einer
gemeinsamen Masse verbunden werden muss.
• Falls eine Verlängerung dieser Leitung erforderlich ist, verwenden Sie Leitungen mit einem
Leitungsquerschnitt von 0,75 mm
Leitungen nach AWG 12 (3,31 mm
6
WARNUNG
HINWEIS
2
(AWG 18). Verwenden Sie bei Verlängerungen von mehr als 1 m (3 Fuß)
WARNUNG
2
(AWG 18).
2
(AWG 18). Verwenden Sie bei Verlängerungen von mehr als 1 m (3 Fuß)
2
).
