Anbringen des Geräts
Gehen Sie beim Schneiden des Ausschnitts für die bündige Montage des Geräts vorsichtig vor. Zwischen
Gehäuse und Montagelöchern besteht nur ein geringer Abstand. Wird der Ausschnitt zu groß geschnitten,
könnte die Stabilität des Geräts nach der Montage beeinträchtigt sein.
Verwenden Sie für die Montage des Geräts nur die mitgelieferten Schrauben, um mögliche Schäden am Gerät zu
vermeiden. Bei Verwendung von Schrauben, die nicht aus dem Lieferumfang stammen, erlischt die Garantie.
Die Schablone und Montageteile aus dem Lieferumfang können für die bündige Montage des Geräts im
Armaturenbrett verwendet werden. Je nach Material der Montagefläche gibt es zwei Möglichkeiten für
Befestigungsteile.
• Sie können Vorbohrungen anbringen und die mitgelieferten Holzschrauben verwenden.
• Sie können Löcher bohren und die mitgelieferten Annietmuttern und Metallgewindeschrauben verwenden. Die
Annietmuttern können bei einer dünneren Montagefläche die Stabilität steigern.
1 Schneiden Sie die Schablone zu und achten Sie darauf, dass sie auf die Fläche passt, an der das Gerät
montiert werden soll.
2 Befestigen Sie die Schablone am gewählten Ort.
3 Bringen Sie mit einem 9-mm-Bohrer (
durchgängigen Linie der Schablone an, um die Montagefläche für das Schneiden vorzubereiten.
4 Schneiden Sie mit einer Stichsäge oder einem Multifunktionswerkzeug die Montagefläche entlang der
Innenseite der durchgängigen Schablonenlinie aus.
5 Setzen Sie das Gerät in den Ausschnitt ein, um den Sitz zu testen.
6 Passen Sie den Durchmesser des Ausschnitts bei Bedarf mit Feile und Sandpapier an.
7 Wenn das Gerät ordnungsgemäß im Ausschnitt sitzt, vergewissern Sie sich, dass die Montagelöcher am
Gerät auf die Löcher der Schablone ausgerichtet sind.
8 Ist das nicht der Fall, kennzeichnen Sie neue Positionen für die Löcher.
9 Gehen Sie je nach Montageart folgendermaßen vor, um die äußeren Löcher der Schablone zu bohren:
• Bringen Sie 2,8-mm-Vorbohrungen (
Schritt 18 fort.
• Bohren Sie 4 mm (
Lieferumfang.

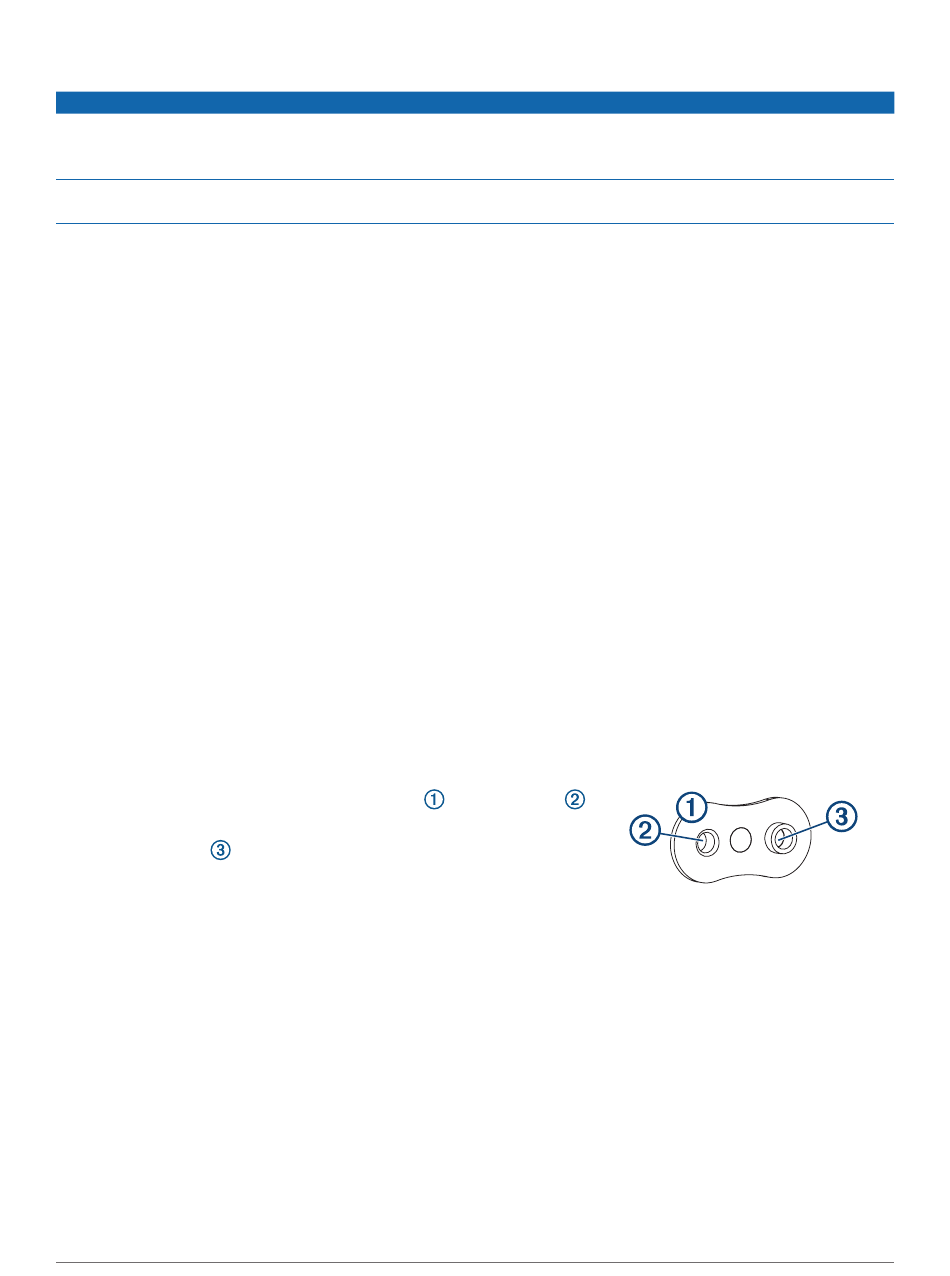

10 Beginnen Sie bei Verwendung der Annietmuttern in einer Ecke der
Schablone, und bringen Sie eine Annietmutter
an, das Sie im vorherigen Schritt gebohrt haben.
Das äußere Loch
auf der Annietmutter sollte auf das innere Loch
der Schablone ausgerichtet sein.
11 Wenn das andere Loch auf der Annietmutter nicht auf das innere Loch
der Schablone ausgerichtet ist, kennzeichnen Sie die neue Position.
12 Wiederholen Sie den Vorgang für jede Annietmutter.
13 Bringen Sie mit einem 3,5-mm-Bohrer (
14 Entfernen Sie die Schablone von der Montagefläche.
4
3
/
Zoll) eine oder mehrere der Bohrungen an den Ecken der
8
7
/
Zoll) für die mitgelieferten Holzschrauben an und fahren Sie mit
64
5
/
Zoll) große Löcher für die Annietmutter und Flachkopfschrauben aus dem
32
9
/
Zoll) die inneren Löcher an.
64
HINWEIS
über dem Loch
