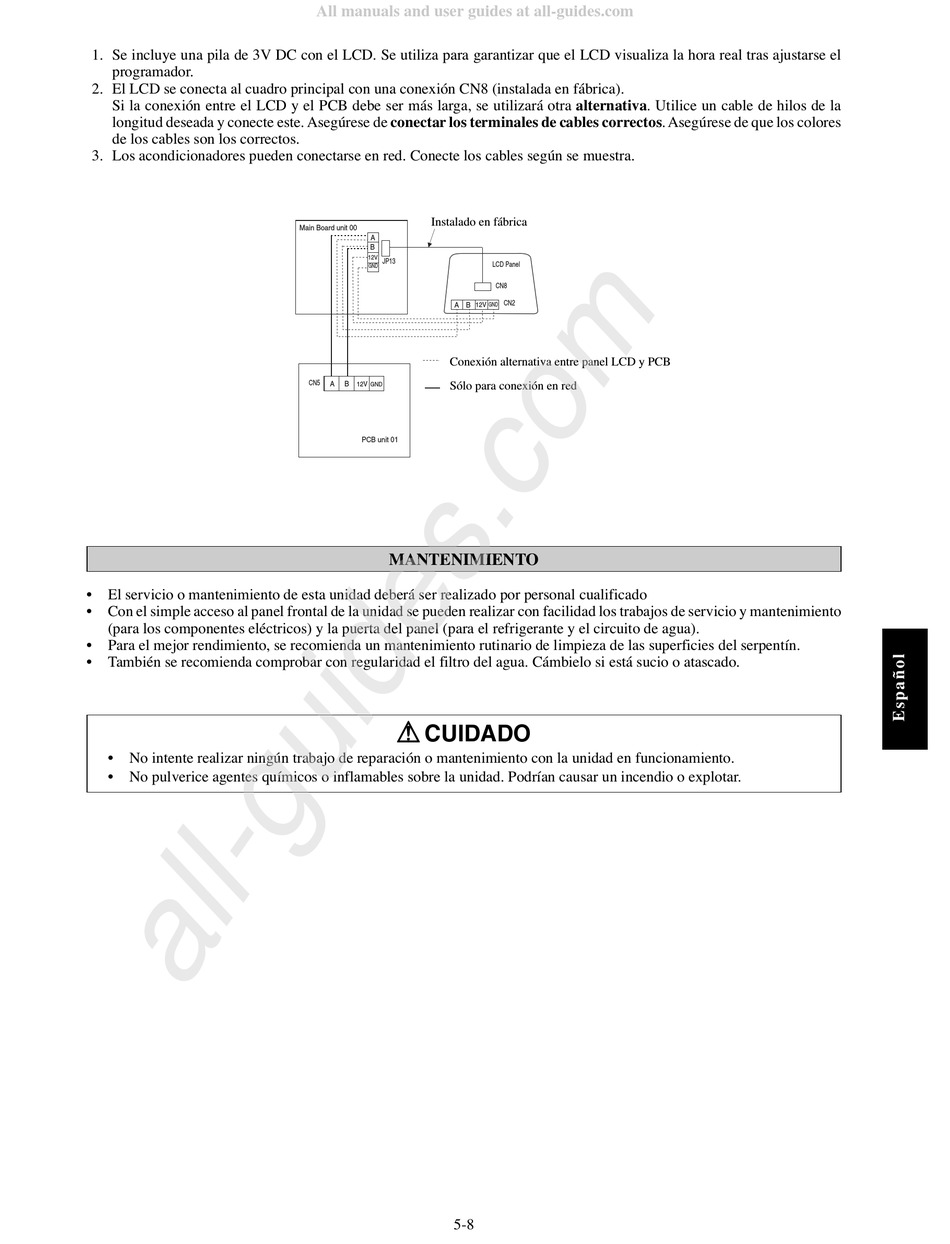

1. Se incluye una pila de 3V DC con el LCD. Se utiliza para garantizar que el LCD visualiza la hora real tras ajustarse el
programador.
2. El LCD se conecta al cuadro principal con una conexión CN8 (instalada en fábrica).
Si la conexión entre el LCD y el PCB debe ser más larga, se utilizará otra alternativa. Utilice un cable de hilos de la
longitud deseada y conecte este. Asegúrese de conectar los terminales de cables correctos. Asegúrese de que los colores
de los cables son los correctos.
3. Los acondicionadores pueden conectarse en red. Conecte los cables según se muestra.
•
El servicio o mantenimiento de esta unidad deberá ser realizado por personal cualificado
•
Con el simple acceso al panel frontal de la unidad se pueden realizar con facilidad los trabajos de servicio y mantenimiento
(para los componentes eléctricos) y la puerta del panel (para el refrigerante y el circuito de agua).
•
Para el mejor rendimiento, se recomienda un mantenimiento rutinario de limpieza de las superficies del serpentín.
•
También se recomienda comprobar con regularidad el filtro del agua. Cámbielo si está sucio o atascado.
•
No intente realizar ningún trabajo de reparación o mantenimiento con la unidad en funcionamiento.
•
No pulverice agentes químicos o inflamables sobre la unidad. Podrían causar un incendio o explotar.
All manuals and user guides at all-guides.com
Instalado en fábrica
Main Board unit 00
A
B
12V
JP13
GND
A
B
12V
Conexión alternativa entre panel LCD y PCB
CN5
A
B
12V
Sólo para conexión en red
GND
PCB unit 01
MANTENIMIENTO
! ! ! ! ! CUIDADO
5-8
LCD Panel
CN8
CN2
GND
